Реферат



№ 86782

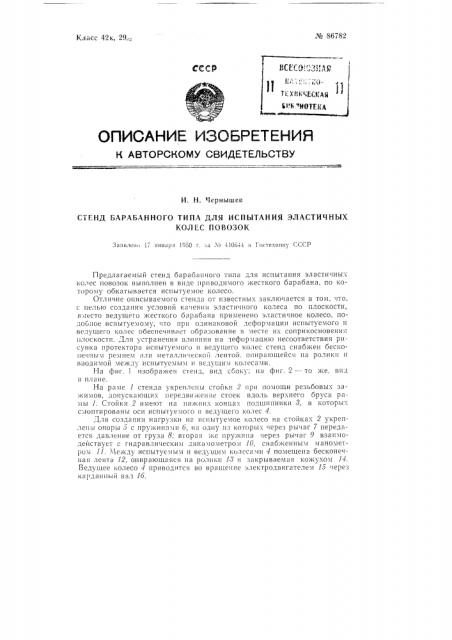

Класс 42к, 29,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Н. Чернышев

СТЕНД БАРАБАННОГО ТИПА ДЛЯ ИСПЫТАНИЯ ЭЛАСТИЧНЫХ.

КОЛЕС ПОВОЗОК

3!!и!! feffi> i; !!!!ваРЯ !950 г. за ¹ -!!0644 В ГоетехникУ CCCP

Предлагаемый стенд барабанного типа для испытания эластичных колес повозок выполнен в виде приводимого жесткого барабана, по которому обкатывается испытуемое колесо.

Отличие описываемого стенда от известных заключается в том, что. с целью создания условий качения эластичного колеса по плоскости, В:!есто ведущего жесткого барабана применено эластичное колесо, подобное испытуемому, что при одинаковой деформации испытуемого H ьедушего колес обеспечивает образование в месте их соприкосновения плоскости. Для устранения Влияния па Деформацию несоответствия рисунка протектора испытуемого и ведущего колес стенд снабжен бесконечным ремнеAI или металли !есной лентой, опирающейся на ролики и

Вводимой между испытуемым и ведущим колесами.

11а фиг. 1 изображен стенд, вид сбоку: на фиг. 2 — то же, вид

В плане.

На раме 1 стенда укреплены стойки 2 прп помощи резьбовых зажимОВ, допуска!Оших передВижсние стоек вдо;!ь Вер него opvcB pHмы 1. Стойки 2 имеют на нижних концах подшипники 3, в которых с.!онтированы оси испытуемого H ведущего колес 4. ,<ля создания нагрузки на испытуемое колесо на стойках 2 укреплены Опоpы 5 с пру!киHах! и б, !!а ОдH) !!з KОT0pы.". !ерез рbl l аг 7 переда ется давление от груза 8; вторая же пружина! !ерез рычаг 9 взаимодействует с гидравлическим динамометром 1О, снаб>ке!!!!ы (манов!ет

1)ом l 1 .. 1с:кду исг!Ытуе1! ы 1! и Вед щ?! 1! l<0, lccH Ill 4 помещена бесконечная лента 12, опирающаяся на p0;llfKII 11 и закрываемая кожухом 14.

Ведущее колесо 4 приводится во вращение электродвигателем 15 через каР Ial!!lb!if вал 16.

¹ 86782

Предмет изобретения

1. Стенд барабанного типа для испытания эласти 1ных колес повозок, вьшолненный в виде рамы и смонтированных на двух балках осей ведущего и испытуемого колес и снабженный динамометрами для замера действующих на испытуемое колесо усил1111, отличающийся

1ем, что, с целью создания условий качения испытуемого эластичного

КолеСа ПО ПЛОСКОСТИ> ВМЕСТО ВОД! ЩЕ!0 OHPBOIIHс! ПРИМЕ!!ЕНО ТЯКОЕ >КЕ

Второе эластичное колесо.

2. Форма выполнения стенда по и. 1, отличающаяся тем, что, с цслью исключения влияния различного рисунка протектора испытуемого и ведущего колес, между ними Вводится оесконечный ремень или

; 1ез ;;Ië и 1еска51 лента, QIIHp а10щаяс)! Ha рол ики, ci»!Онти ров анные на раме стенда.

Ю 86782

1 — — С и"

Риг о
