Реферат

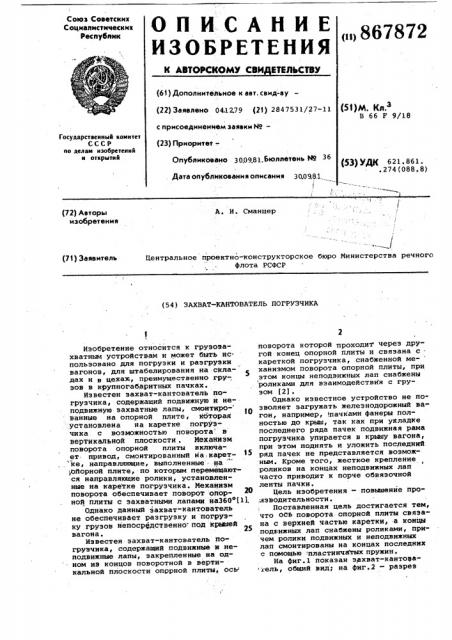

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ

Союз Советских

Социалистических республик (»)867812 (61) Дополнительное к ввт. саид-ву

<5SPW g,3

В бб F 9/18 (22) Заявлено 041279 (21) 2847531/27-11 ( с присоединением заявки йо— (23) Приоритет -.

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 3009.81.Бюллетень Н9 (53) УДК .274(088.8) Дата опубликования описания 30,0%81

А. И. Сманцер (72) A8TOpbI изобретения

Центральное проектно-конструкторское бюро Министерства речного флота РСФСР (71) Заявитель (54) ЗАХВАТ-KAHTOBATEJIb ПОГРУЗЧИКА

Изобретение относится к грузозахватным устройствам и может быть использовано для погрузки и разгрузки вагонов, для штабелирования на складах и в цехах, преимущественно грузов в крупногабаритных пачках.

Известен захват-кантователь погрузчика, содержащий подвижную и неподвижную захватные лапы, смонтированные на опорной плите, йоторая установлена на каретке погрузчика с возможностью поворота:- в вертикальной плоскости . Механизм поворота опорной плиты включает- привод, смонтированный на,карет ке, направляющие, выполненные на " ф>йорной плите, по которым перемещаются направляющие ролики, установленные на каретке погрузчика. Механизм поворота обеспечивает поворот oiiop- 20 ной» плиты с захватными лапами йа360о(11.

Однако данный захват-кантователь не обеспечивает. разгрузку и погрузку грузов непосредственно под крышей вагона.

Известен захват-кантователь погрузчика, содержащий подвижные и неподвижные лапы, закрепленные на одном ив концов поворотной в вертикальной плоскости опорной плиты, ось поворота которой проходит через дру" гой конец опорной плиты и связана с кареткой погрузчика, .снабженной ме- ханизмом поворота опорной плиты, при этом концы неподвижных лап снабжены роликами для взаимодействия с грузом (2) .

Однако известное устройство не позволяет загружать железнодорожный вагон, например, !пачками фанеры полностью до крыш, так как при укладке последнего ряда пачек подвижная рама погрузчика упирается в крышу вагона, при этом поднять и уложить посдедний. ряд пачек не представляется возможным. Кроме того, жесткое крепление роликов на концах неподвижных лап часто приводит к порче обвяэочной ленты пачки.

Цель изобретения — повышение пролэводительности.

Поставленная цель достигается тем, что ось поворота опорной плиты связана с верхней частью каретки, а концы подвижных лап снабжены роликами, причем ролики подвижных и неподвижных лап смонтированы на концах последних с помощью пластинча, тых пружин.

На фиг.1 показан захват-кантоваель, общий вид; на фиг.2 — разрез

86787 2

A-A на фиг.l; на фиг.3 — захват в повернутом на 180 положении.

Захват-кантователь состоит из ойорной плиты 1, на которой смонтированы подвижная 2 и неподвижная 3 лапы, причем,эти лапы снабжены роликами 4, смонтированы на концах последних с помощью пластинчатых пружин 5., Опорная плита 1 соединена с кареткой

6, на которой жестко закреплены ее ось поворота в виде пальца 7 и цилиндр 8 кантования. На пальце 7 смон тирована втулка-шестерня 9, жестко соединенная с опорной плитой 1, на которой установлены гидроцилиндры 10, зажима ° В верхней части штоков поршней гидроцилиндров 10 зажима смонти- 15 рованы подвижные лапы 2. Неподвижные лапы 3 жестко соединен с опорной плитой 1. Подвижные лапы 2 снабжены самоустанавливающимися подушками 11 со сферическими упорами 12. Поворотная 2р плита 1 снабжена верхними и нижними опорами, выполненными в виде опорных лап 13 и кронштейнов 14, на которых установлены ролики 15. Ролики 15 при кантовании груза катятся по рельсу

16, уложенному на каретке б. С целью обеспечения синхронности перемещения подвижных лап 2 захвата последние соединены между собой тягой 17, которая к одной иэ лап крепится жестко, а с другой соединена с помощью пальца 18, ЗО дающего некоторую свободу перемещения лап относительно друг друга.

Устройство работает следующим образом.

Неподвижные лапы 3 подъезжают под 35 груз, а подвижные лапы 2.прижимают его, не повреждая. пОверхности гpyза бла-, годаря гибко установленным роликам

4. При кантовании груза на 180"неподвижные лапы захвата-кантователя оказываются выше оси поворота опорной плиты, что при достижении-кареткой б максимальной высоты грузоподьемника погрузчика. обеспечивает возможность полной загрузки вагона под потолок.

Изобретение обеспечивает полную загрузку железнодорожных вагонов грузом (например пачками фанеры).

Формула изобретения

Захват-кантователь погрузчикй, содержащий подвижные и неподвижные лапы, закрепленные на одном из концов поворотной в вертикальной плоскости опорной плиты, ocb поворота которой проходит через другой конец опорной плиты и связана. с кареткой.погрузчика, снабженной механизмом поворота опорной плиты, при этом концы неподвижных лап снабжены роликами для взаимодействия с грузом, о т л ич а ю шийся тем, что, с. целью .повышения производительности, ось по- ворота опорной плиты связана с верх-, 1ней частью каретки, а концы подвижных лап смонтированы на концах последних с помощью пластинчатых пружин.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 232123, кл . В 23 F. 9/12, 1968.

2. Авторское свидетельство СССР по заявке 9 2528014/11, кл. В 66 F 9/18, 5. 10. 77.
