Вяжущее для устройства оснований автомобильных дорог и аэродромов
Патент 867892
Авторы
Классы МПК
Вяжущее для устройства оснований автомобильных дорог и аэродромов
Иллюстрации
Реферат

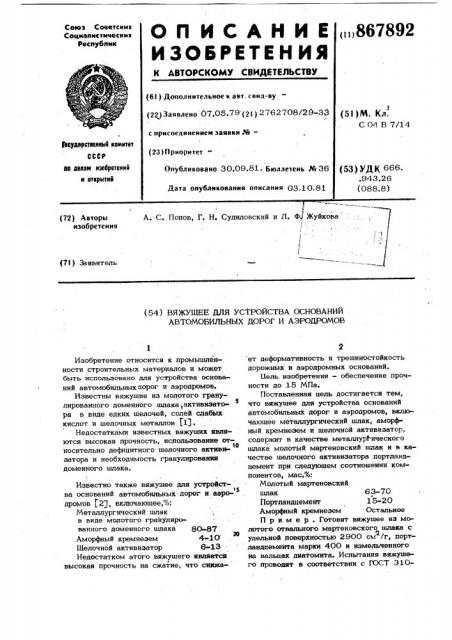

О П И С А Н И Е (,867892
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социапистичесник
Рес ублин (6l ) Дополнительное к авт, с вид-ву (22„) Заявлено 07.05.79 (21) 2762708/29-33 с присоединением заявки №вЂ” (23)Приоритет(51)M. Кл.
С 04 В 7/14 г Ъеудерстееииый комитет.
СССР ао делам изобретений н открытий
Опубликовано 30.09.81 Бюллетень №36 (53) УДК 666.
° 943.26 (088.8) Дата опубликования описания 03.10.81
А..С, Попов, Г. Н. Судиловский и Л. Ф» Жуйкова (72) Авторы изобретения (71) Заявитель (54) ВЯЖУЩЕЕ ДЛЯ УСТРОЙСТВА ОСНОВАНИЙ
АВТОМОБИЛЬНЫХ ДОРОГ И АЭРОДРОМОВ
Изобретение относится к промышленности строительных материалов и может быть использовано для устройства оснований автомобильныхдорог и аэродромов.
Известны вяжущие из молотого гранулированного доменного шлака,активизато-. ра в виде едких щелочей, солей слабых кислот и щелочных металлов 11.
Недостатками известных вяжущих являются высокая прочность, использование от
1О носительно дефицитного щелочного активнзатора и необходимость гранулнрования доменного шлака.
Известно также вяжущее для устройст1 ва оснований автомобильных дорог н. аэродромов 21, включающее,%:
Металлургический шлак в виде молотого гранулированного доменного шлака 80 87
Аморфный кремнезем 4-10
Шелочной активизатор 6-13
Недостатком этого вяжущего является высокая прочность на сжатие, что снижает деформативность и трешиностойкость дорожных и аэродромных оснований.
1Лель изобретения — обеспечение прочности до 15 МПа.
Поставленная цель достигается тем, что вяжущее для устройства оснований автомобильных дорог и аэродромов, включающее металлургический шлак, аморфный кремнезем и щелочной активизатор, содержит в качестве металлургического шлака молотый мартеновский шлак и в качестве щелочного активизатора портландцемент при следующем соотношении компонентов, мас.%:
Молотый мартеновский шлак 63-70
Портландцемент 15-20
Аморфный кремнезем Остальное
Пример . Готовят вяжущее из молотого отвального мартеновского шлака с удельной поверхностью 2900 см /г, цортЯ ландпемента марки 400 и измельченного на вальцах диатомита. Испытания вяжущего проводят в соответствии с ГОСТ 310Э, 867&92
60 при сроках твердения образцов до испытания на прочность 60 и 90 сут. с
Результаты физико-механических ис- т пытаний вяжущего и образцов на его ос- и нове приведены в таблице» 1
Предлагаемое вяжушее имеет прочнотные свойства в пределах до 15 МПа в о время, как у известных вяжуших прочость изменяется в пределах 4000 МПа. .!
Составы вяжушего и свойства его образцов по ГОСТ. 310-60
Молотый отвальный мартеновский шлак
100
Портландцемент М-400
Диатомит
20
30
Нормальная густота теста из вяжущего>%
32
35
Сроки =хватывания, ч-мин:
1-35
2-10
1-00
2-2 0
2-30 1-30
4»30 2-00 начало конец
Предел прочности на сжатие, МПа, в возрасте
3,0
3,6
1.1,3
15,2
0,9
1,0
6,6
7,2
60 сут
90 сут
Предел прочности при изгибе, МПа, в возрасте
1,5
1,8
2,7
3 1
0.6
0,7
0,2
0,2
60 сут
90 сут
Молотый мартеновский шлак
Портландцемент
Аморфный кремнезем
63-70
15-20
Остальное
Составитель Е. Козлов
Редактор А. Лежнина Техред А.Савка Корректор Г. Огар
Заказ 8232/28 Тираж 663 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
Формула изобретения
Вяжущее для устройства оснований ав40 томобильных дорог и аэродромов, включа-, ющее металлургический шлак, аморфный кремнезем и шелочной активизатор, о т1 л и ч а ю щ е е с я тем, что, с целью обеспечении прочности до 15 МПа, оно содержит в качестве металлургического шлака молотый мартеновский шлак и в качестве шелочного активизатора портлащшемент при следующем соотношении компонентов, мас.%:
Источники информации, принятые во внимание при экспертизе
1. Глуховский В. Д. Грунтосиликаты.
Киев, Госстройиздат УССР, 1959, с. 45-68.
2. Авторское свидетельство СССР
¹ 558811111111, кл. С 04 B 7/14, 26.11..75 (прототип).
