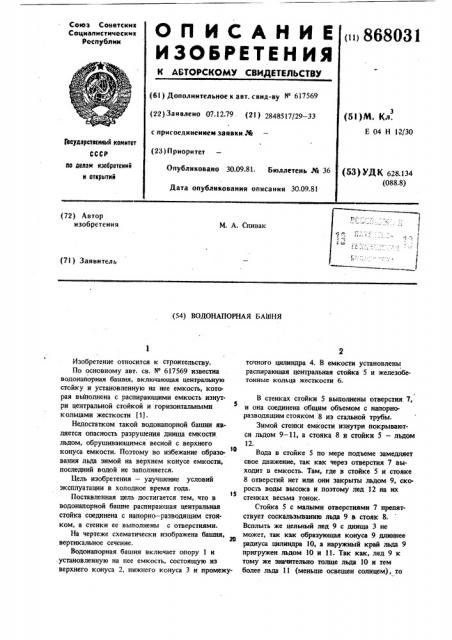

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические

Республик ю 868031 (6I ) Дополнительное к авт. свид-ву II 617569 (22)Заявлено 07.12.79. (2l) 2848517д9 33 с присоединеииеет заявки М (28) П риоритет (5! )М. Кл.

Е 04 Н 12/30

Гооударстеениый комитет

СССР по делам изобретений и открытий (53) УДК 628.134 (088.8) Опубликовано 30.09.81. Бюллетень Юе 36

Дата опубликования описания 30.09.81 (72) Автор изобретения

М, А. Спивак (7I ) Заявитель (54) ВОДОНАПОРНАЯ БАШНЯ

Изобретение относится к строительству.

По основному авт. св. N 617569 известна водонапорная башня, включающая центральную стойку и установленную на нее емкость, которая выполнена с распирающими емкость изнутри центральной стойкой и горизонтальными кольцами жесткости (11.

Недостатком такой водонапорной башни является опасность разрушения днища емкости льдом, обрушивающимся весной с верхнего конуса емкости. Поэтому во избежание образотo вания льда зимой на верхнем конусе емкости, последний водой не заполняется.

Цель изобретения — улучшение условий эксплуатации в холодное время года.

Поставленная цель достигается тем, что в водонапорной башне распирающая центральная стойка соединена с напорно — разводящим стояком, а стенки ее выполнены с отверстиями.

На чертеже схематически изображена башня, вертикальное сечение.

Водонапорная башня включает опору 1 и .установленную на нее емкость, состоящую из верхнего конуса 2, нижнего конуса 3 и промежуточного цилиндра 4. В емкости установлены распирающая центральная стойка 5 и железобетонные кольца жесткости 6.

В стенках стойки 5 выполнены отверстия 7, и она соединена общим объемом с напорноразводящим стояком 8 из стальной трубы.

Зимой стенки емкости изнутри покрываются льдом 9 — 11, а стояка 8 и стойки 5 — льдом

12.

Вода в стойке 5 по мере подъеме замедляет свое движение, так как через отверстия 7 выходит в емкость. Там, где в стойке 5 и стояке

8 отверстий нет или они закрыты льдом 9, скорость воды высока и поэтому лед 12 на их стенках весьма тонок.

Стойка 5 с малыми отверстиями 7 препятствует соскальзыванию льда 9 в стояк 8.

Всплыть же ельный лед 9 с днища 3 не может, так как образующая конуса 9 длиннее радиуса цилиндра 10, а наружный край льда 9 пригружен льдом 10 и 11. Так как, лед 9 к тому же значительно толще льда 10 и тем более льда 11 (меньше освещен солнцем), то

86803

ВНИИПИ Заказ 8259/35 Тираж 768 Подписное

Филиал ППП Патент ", г,ужгороп„ул.Проектная,4 он тает дольше всех, т. е. всегда служит щитом для днища 3 от падающего сверху льда.

Поэтому образование льда 11 не опасно для днища 3.

Изобретение позволит заполнить водой верх. ний конус 2 в холодное время года, что улучшит условия эксплуатации башни.

Формула изобретения

Водонапорная башня по основному авт. св. л"- 617569, отличающаяся тем, что, !

1 4 с целью улучшения условий эксплуатации в холодное время года, распирающая центральная стойка соединена с напорно — разводящим стояком, а стенки ее выполнены с отверстиями.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 617569, кл. Е 04 Н 12/30, 1976, I
