Реферат

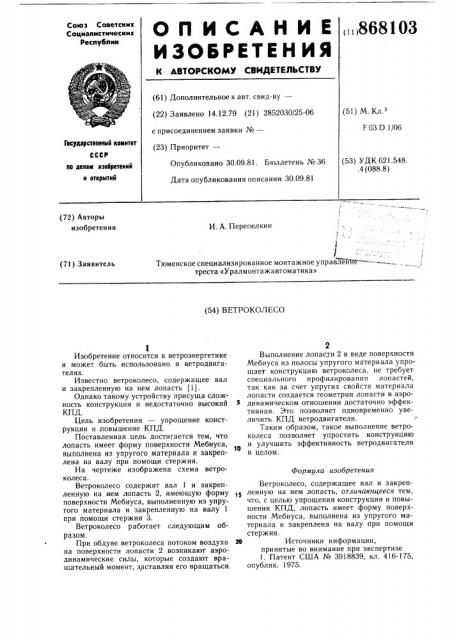

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокзз Советскнк

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14,12,79 (21) 2852030/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 03 D 1/06

Гесударстееиимй комитет (53) УДК 621.548..4 (088. 8) Опубликовано 30.09.81. Бюллетень №36

Дата опубликования описания 30.09.81 по делам изобретений и открытий (72) Авторы изобретения

И. А. Перепелкин

Тюменское специализированное монтажное управление ---- =,, треста «Уралмонтажавтоматика» (71) Заявитель (54) ВЕТРОКОЛЕСО

Формула изобретения

Изобретение относится к ветроэнергетике и может быть использовано в ветродвигателях.

Известно ветроколесо, содержащее вал и закрепленную на нем лопасть (1) .

Однако такому устройству присуща сложность конструкции и недостаточно высокий

КПД.

Цель изобретения — упрощение конструкции и повышение КПД.

Поставленная цель достигается тем, что лопасть имеет форму поверхности Мебиуса, выполнена из упругого материала и закреплена на валу при помощи стержня.

На чертеже изображена схема ветроколеса.

Ветроколесо содержит вал 1 и закрепленную на нем лопасть 2, имеющую форму поверхности Мебиуса, выполненную из упругого материала и закрепленную на валу 1 при помощи стержня 3.

Ветроколесо работает следующим образом.

При обдуве ветроколеса потоком воздуха на поверхности лопасти 2 возникают аэродинамические силы, которые создают вращательный момент, заставляя его вращаться.

Выполнение лопасти 2 в виде поверхности

Мебиуса из полосы упругого материала упрощает конструкцию ветроколеса, не требует специального профилирования лопастей, так как за счет упругих свойств материала лопасти создается геометрия лопасти в аэродинамическом отношении достаточно эффективная. Это позволяет одновременно увеличить КПД ветродвигателя. с

Таким образом, такое выполнение ветроколеса позволяет упростить конструкцию

1О и улучшить эффективность ветродвигателя в целом.

Ветроколесо, содержащее вал и закрепленную на нем лопасть, отличающееся тем, что, с целью упрощения конструкции и повышения КПД, лопасть имеет форму поверхности Мебиуса, выполнена из упругого материала и закреплена на валу при помощи стержня.

26 Источники информации, принятые во внимание при экспертизе

1. Патент США № 3918839, кл. 416-175, опублик. 1975.

868103

Составитель АФеофилактов

Редактор П. Макаревич Техред А. Бойкас Корректор Г. Назарова

Заказ 8272)39 Тираж 526 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
