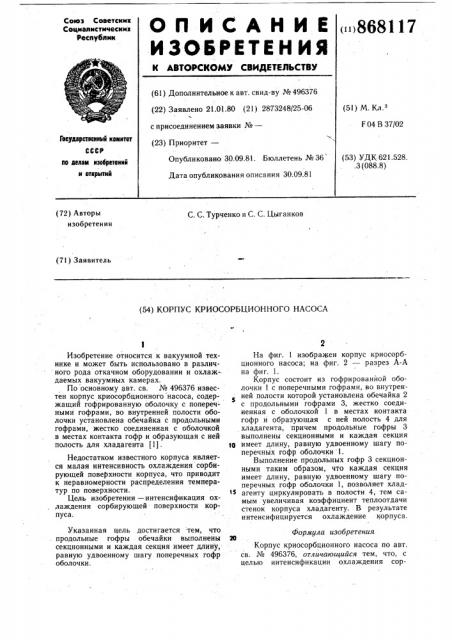

Союз Советсннк

Соцналнстнческнк

Реслублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 496376 (22) Заявлено 21.01.80 (21) 2873248/25-06 с присоединением заявки № (51) М. Кл

F 04 В 37/02

Государственный комитет (23) Приоритет—

СССР

Опубликовано 30.09.81. Бюллетень №36 (53) УДК 621.528. .3 (088.8) ио делам иэобретеиий и открытий

Дата опубликования описания 30.09.81 (72) Авторы изобретения

С. С. Турченко и С. С. Цыганков (71) Заявитель (54) КОРПУС КРИОСОРБЦИОННОГО НАСОСА

Изобретение относится к вакуумной технике и может быть использовано в различного рода откачном оборудовании и охлаждаемых вакуумных камерах.

По основному авт. св. № 496376 известен корпус криосорбционного насоса, содержащий гофрированную оболочку с поперечными гофрами, во внутренней полости оболочки установлена обечайка с продольными гофрами, жестко соединенная с оболочкой в местах контакта гофр и образующая с ней полость для хладагента (1).

Недостатком известного корпуса является малая интенсивность охлаждения сорбирующей поверхности корпуса, что приводит к неравномерности распределения температур по поверхности.

Цель изобретения †интенсификац охлаждения сорбирующей поверхности кор-. пуса.

Указанная цель достигается -тем, что продольные гофры обечайки выполнены секционными и каждая секция имеет длину, равную удвоенному шагу поперечных гофр оболочки.

На фиг. 1 изображен корпус криосорбционного насоса; на фиг. 2 — разрез А-А на фиг. 1.

Корпус состоит из гофрированной оболочки 1 с поперечными гофрами, во внутренней полости которой установлена обечайка 2 с продольными гофрами 3, жестко соединенная с оболочкой 1 в местах контакта гофр и образующая с ней полость 4 для хладагента, причем продольные гофры 3 выполнены секционными и каждая секция тв имеет длину, равную удвоенному шагу поперечных гофр оболочки 1.

Выполнение продольных гофр 3 секционными таким образом, что каждая секция имеет длину, равную удвоенному шагу поперечных гофр оболочки 1, позволяет хладагенту циркулировать в полости 4, тем самым увеличивая коэффициент теплоотдачи стенок корпуса хладагенту. В результате интенсифицируется охлаждение корпуса.

Формула изобретения

Корпус криосорбционного насоса по авт. св. № 496376, отличающийся тем, что, с целью интенсификации охлаждения сор868117

Выход хпадаг г фцг. Z

Щг. 1

Редактор П. Макаревич

Заказ 8273/39

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 бирующей поверхности корпуса, продольные гофры обечайки выполнены секционными и каждая секция имеет длину, равную удвоенному шагу поперечных гофр оболочки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

496376, кл. F 04 В 37/02, 1974. дхпУ ла0амнта

Составитель В. Кряковкин

Техред А. Войк ас Корректор М. Коста

Тираж 715 Подписное
