Узел крепления конца троса

Узел крепления конца троса

Иллюстрации

Показать все

Реферат

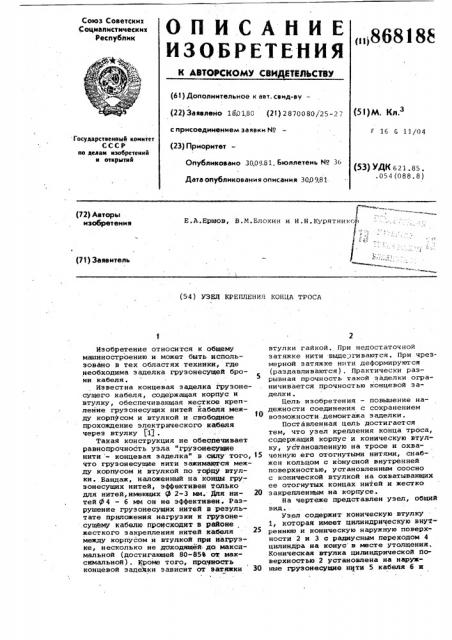

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

„,;868186 (61) Дополнительное к авт. свмд-ву— (22) Заявлено 180180 (2() 2870080/25-? 7 с присоединением заявки № (23) Приоритет (53)М К 3

Г 1б G 11/04 Государственный комитет

СССР по делаю изобретений и открытий

Опубликовано 30.09.81. Бюллетень ¹ Зб (5З) УДК 621.85.

054 (088 8) Дата опубликования описания 300981.

Г." а »-.»„.

3

Е.A.Åðøîâ, В.М.Блохин и Н.Н.Курятников

1: (72) Авторы изобретения (71) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ КОНЦА ТРОСА

Изобретение относится к общему машиностроению и может быть использовано в тех областях техники, где необходима заделка груэонесущей брони кабеля.

Известна концевая заделка грузонесущего кабеля, содержащая корпус и втулку, обеспечивающая жесткое крепление груэонесущих нитей кабеля между корпусом и втулкой и свободное прохождение электрического кабеля через втулку (11 .

Такая конструкция не обеспечивает равнопрочность узла "грузоиесущие нити - концевая заделка" в .силу того, 15 что грузонесущие нити эажимаются между корпусом и втулкой по торцу втулки. Бандаж, наложенный на концы грузонесущих нитей, эффективен только для нитей, имеющих ф 2-3 мм. Для ни- 20 тей ф 4 - б мм он не эффективен. Разрушение груэонесущих нитей в:результате приложения нагрузки к х;руэоне.сущему кабелю происходит в районе жесткого закрепления нитей кабеля 25 между корпусом и втулкой при нагрузке, несколько не доходящей до максимальной (достигающей 80-85% от максимальной). кроме того, прочность концевой заделки зависит от затяжки 30 втулки гайкой. При недостаточной затяжке нити выде.згиваются. При черезмерной затяжке нити деформируются (раздавливаются) . Практически разрывная прочность такой заделки ограничивается прочностью концевой заделки.

Цель изобретения — повышение надежности соединения с сохранением возможности. демонтажа заделки.

Поставленная цель достигается тем, что узел крепления конца троса, содержащий корпус и коническую втулку, установленную на тросе и охваченную его отогнутыми нитями, снабжен кольцом с конусной внутренней поверхностью, установленным соосно с конической втулкой на охватывающих ее отогнутых концах нитей и жестко закрепленным на корпусе.

На чертеже представлен узел, общИй вид..

Узел содержит коническую втулку

1, которая имеет цилиндрическую внутреннюю и коническую наружную поверхности 2 и 3 с радиусным переходом 4 цилиндра на конус в месте утолщения, Коническая втулка цилиндрической по« верхностью 2 установлена на наружные грузонесущие нити 5 кабеля б и

868188

Формул а и з обре те ни я

Сост ави тель Г. Мартышкина

Техред A.Ñàâêà Корректор N. Коста

Редактор М. Ткач

Тираж 1009 Подписное

ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8280/4 3

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 обернута со стороны большего диаметра конуса по поверхности 4 этими нитями 5, проходящими по конической поверхности 3 и зафиксированными конической поверхностью 7, установленного соосно с конической втулкой 1 и Закрепленного болтами 8 с корпусом 9.

Грузонесущие нити 5 закрепляются между конической поверхностью 3 втулки 1 и конической поверхностью коль.ца 7. При приложении нагрузки к грузонесущим нитям 5 кабеля 6 они продолжают защемляться между коническими поверхностями втулки 1 и кольца

7, что исключает их выдергивание и разрушение в месте заделки. Заделка при необходимости легко демонтируется, для чего наружное кольцо 7 отсоединяется от корпуса 9, снимается наружное кольцо 7, разгибаются грузонесущие нити и снимается внутренняя втулка 1.

Испытания образцов грузонесущих тросов, разрывная прочность которых равняется 25, т, покрывают, что предлагаемое У стройство обладает повышенной надежностью концевой заделки с сохранением возможности демонтажа заделки и позволяет использовать в народном хозяйстве грузонесущие кабели с высокой разрывной прочностью.

Узел крепления конца троса, содержащий корпус и коническую втулку, установленную на тросе и охваченную егб отогнутыми нитями, о т л и ч а юшийся тем, что, с целью повыше Я ния надежности, он снабжен кольцом с конусной внутренней поверхностью, установленным соосно с конической втулкой на охватывающих ее отогнутых концах нитей и жестко закрепленным на корпусе.

Источники информации, принятые во внимание при экспертизе

1. Патент США М 3424485, кл..287-116, 1967.
