Реферат



Союз Советских

Социалистинеских

Республик

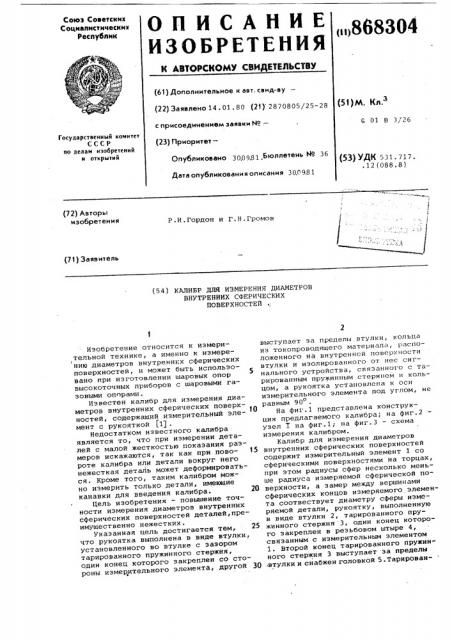

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ф

i (i

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) Заявлено 14. 01. 80 (21) 2870805/25-28 (51) М с присоединением заявим ¹â€” (23) Приоритет—

G 01 В 3/26

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 300981 Бюллетень Н9 36

Дата опубликования описания 300981 (53) УДК 531. 717. .12(088.8) (72) Авторы изобретения

Р.И.Гордон и Г.Н.Громов

I (71) Заявитель (54 ) КАЛИБР ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРОВ

ВНУТРЕННИХ СФЕРИЧЕСКИХ

ПОВЕРХНОСТЕЙ

Изобретение относится к измерительной технике, а именно к измерению диаметров внутренних сферических поверхностей, и может быть использовано при изготовлении шаровых опор высокоточных приборов с шаровыми газовыми опорами.

Известен калибр для измерения диаметров внутренних сферических поверхностей, содержащий измерительный элемент с рукояткой (1) .

Недостатком известного калибра является то, что при измерении деталей с малой жесткостью показания размеров искажаются, так как при пово- 15 роте калибра или детали вокруг него нежесткая деталь может деформироваться. Кроме того, таким калибром можно измерить только детали, имеющие канавки для введения калибра. 20

Цель изобретения — повышение точности измерения диаметров внутренних сферических поверхностей деталей,преимущественно нежестких.

Указанная цель достигается тем, 2э что рукоятка выполнена в виде втулки, установленного во втулке с зазором тарированного пружинного стержня, один конец которого закреплен со стороны измерительного элемента, другой 30 выступает за пределы втулки, кольца из токопроводящего материала, расположенного на внутренней поверхности втулки и изолированного от нее сигнального устройства, связанного с тарированным пружинным стержнем и кольцом, а рукоятка установлена к оси измерительного элемента под углом, не равным 90

На фиг.1 представлена конструкция предлагаемого калибра; на фиг.2 узел Т на фиг.1; на фиг.3 — схема измерения калибром.

Калибр для измерения диаметров внутренних сферических поверхностей содержит измерительный элемент 1 со сферическими поверхностями на торцах, при этом радиусы сфер несколько меньше радиуса измеряемой сферической поверхности, а замер между вершинами сферических концов измеряемого элемента соотвествует диаметру сферы измеряемой детали, рукоятку, выполненную в виде втулки 2, тарированного пружинного стержня 3, один конец которого закреплен в резьбовом штыре 4, связанным с измерительным элементом

1. Второй конец тарированного пружинного стержня 3 выступает за пределы втулки и снабжен головкой 5. Тарирован868304 ный пружинный стержень 3 размещен во втулке 2 с заданным зазором. На внутренней поверхности втулки 2 расположено токопроводящее кольцо 6 с изолятором 7, которое является обкладкой электроконтакта, второй обкладкой служит тарированный пружинный стержень 3. Калибр снабжен сигнальным устройством (не показано), например лампочкой, связанным с тарированным пружинным стержнем 3 и кольцом 6.

Рукоятка калибра установлена к оси измерительного элемента под углом, о не равным 90

Измерение осуществляется следующим образом.

Измерительный элемент 1 калибра вводится через отверстие внутрь измеряемой детали 8 до совмещения с поверхностью внутренней сферы и проворотом вводится в измеряемую поверх.ность. Проворот калибра осуществляется за головку 5.

Свободный проворот калибра без качания пружинного стержня 3 кольца

6 электроконтакта и беэ срабатывания сигнального устройства говорит о том, что диаметр измеряемой сферы больше размера калибра. Таким же образом производят оценку диаметра калибрами последующих интервалов размеров измерительного элемента 1 до момента замыкания электроконтакта вследствие изгиба пружинного стержня 3.

Такая конструкция калибра обеспе чивает -возможность введения измерения диаметров внутренних сферических поверхностей в деталях без специальных пазов и создает необходимые условия для измерения фактических размеров нежестк,х деталей с высокой степенью точности за счет тарированного усилия проворота калибра или детали при измерении.

Формула изобретения

t0 Калибр для измерения диаметров внутренних сферических поверхностей, содержащий измерительный элемент с рукояткой, отличающийся тем, что, с целью повышения точности

)5 измерения диаметров внутренних сферических поверхностей деталей, преимущественно нежестких, рукоятка выполнена в виде втулки, установленного во втулке с зазором тарированного пружинного стержня, один конец которого закреплен со стороны измерительного элемента, другой выступает за пределы втулки, кольца из токопрово f дящего материала, расположенного на внутренней поверхности втулки и изолированного от нее сигнального устройства, связанного с тарированным пружинным стержнем и кольцом, а рукоятка установлена к оси измерительного элемента под углом, не равным 90 о

ЗО, Источники информации, о принятые во внимание при экспертизе

1. Предельный калибр ГОСТ 3635-78 (прототип).
