Устройство для непрерывного контроля толщины гальванического покрытия

Устройство для непрерывного контроля толщины гальванического покрытия

Иллюстрации

Показать все

Реферат

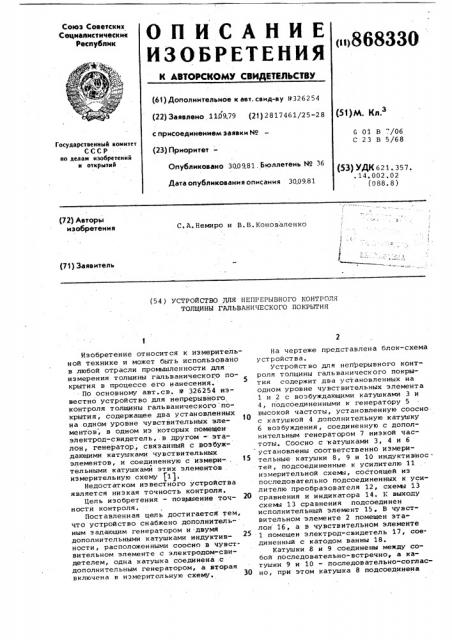

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Сециавистически»

Республик

«ii868330

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 93262 54 (22) Заявлено, 1109,79 (21) 2817461/25-28 (51)М. Кл. с присоединением заявки МВ

G 01 В ./06

С 23 В 5/68

Государствеииый комитет

СССР по делам изобретеиий и открытий (23) ПриоритетОпубликовано 300981. Бюллетень М 36

Дата опубликования описания 30,09.81 (53) УДК 621, 357.

14 002 02 (088. 8) (72) Авторы изобретения

С. A,Немиро и В.В.Коноваленко (71) Заявитель (54) устРОЯСтвО ПЛЯ нкпРВРЫВНОго кантРОля

ТОЛЩИНЫ ГАЛЬВАНИЧЕСКОГО ПОКРЫТИЯ

Изобретение относится к измерительной технике и может быть использовано в любой отрасли промьпаленности для измерения толщины гальванического покрытия в процессе его нанесения.

По основному авт.св. М 326254 известно устройство для непрерывного контроля толщины гальванического .покрытия, содержащее два установленных на одном уровне чувствительных элементов, в одном из которых помещен электрод-свидетель, в другом - эталон, генератор, связанный с возбуждающими катушками чувствительных элементов, и соединенную с измери- . тельными катушкамй этих элементов . измерительную схему (11.

Недостатком известного устройства является низкая точность контроля.

Цель изобретения — повышение точности контроля.

Поставленная цель достигается тем, что устройство снабжено дополнительным задающим генератором и .двумя дополнительными катушками индуктивности, расположенными соосно в чувствительном элементе с электродом-сви» детелем, одна катушка соединена .с дополнительным генератором, а вторая включена в измерительную схему. 30

На чертеже представлена блок-схема устройства.

Устройство для непрерывного контроля толщины гальванического покрытия содержит два установленных на одном уровне чувствительных элемента

1 и 2 с возбуждающими катушками 3 и

4, подсоединенными к генератору 5 высокой частоты, установленную соосно с катушкой 4 дополнительную катушку

6 возбуждения, соединенную с дополнительным генератором 7 низкой частоты. Соосно с катушками 3, 4 и 6 установлены соответственно измерительные катушки 8, 9 и 10 индуктивнос ° тей, подсоединенные к усилителю 11 измерительной схеьы, состоящей из последовательно подсоединенных к усилителю преобразователя 12, схемы 13 сравнения и индикатора 14. К выходу схема 13 сравнения подсоединен исполнительный элемент 15, В чувствительном элементе 2 помещен эталон 16, а в чувствительном элементе

1 помещен электрод-свидетель 17, сое. диненный с катодом ванны 18.

Катушки 8 и 9 соединены между собой последовательно-встречно, а катушки 9 и 10 - последовательно-согласно, при этом катушка 8 подсоединена

868330

Формула изобретения х одному входу двухканального усилителя 11, а катушка 16 — ко второму его входу. Катушки 3 и 4 включены встречно.

Устройство работ ает следующим 5 образом.

Чувствительный элемент 1 с элект- родом-свидетелем 17 и чувствительный элемент 2 с эталоном 16 погружают в ванну 18 с электролитом на одном .уровне с деталями, подлежащими обработке. ОдновременнQ с включением генератора (не показан) тока питания ванны включаются генераторы 5 и 7 и измерительная схема. Генератор 5 вырабатывает сигнап фиксированной высокой частоты, который подается на катушки 3 и 4. Генератор 7 вырабатывает.сигнал фиксированной низкой . частоты и питает катушку 6. Рабочие частоты генераторов выбираются из расчета, чтобы глубина проникновения электромагнитного поля высокой час тоты в электрод-свидетель 17 была значительно меньше толщины наносимого гальванического покрытия, а низ- 25 кочастотного — больше, при этом разность напряжений катушек 8 и 9 компенсируется напряжением катушки 10 при определенном значении низкой частоты генератора 7. 30

Под действием полей возбуждающих катушек 4 и 6 в электроде-свидетеле наводятся вихревые токи, величина которых зависит от толщины покрытия.

ВНИИПИ Заказ 8298/50

Тираж 645 Подписное

Филиал ППП "Патент", .

r. Ужгород, ул.Проектная,4

По мере изменения толщины покрытия ыа электроде-свидетеле 17 изменяется величина сигнала рассогласования, наводимого в измерительных катушках 8, 9 и 10. При достижении толщины покрытия на электроде-свидетеле 7 заданной величины сигнал рассогласования равен нулю что регистрируется схемой сравнения и вызывает срабатывание исполнительного элемента

15, отключающего ток ванны и сигнализирующего об окончании процесса покрытия.

Использование предлагаемого устройства позволяет повысить точность контроля за счет компенсации влияния изменения расстояния между электродомсвидетелем и катушками чувствительного элемента.

Устройство для непрерывного контроля толщины гальванического покрытия по авт.св. Р 326254, о т л и ч аю щ е е с я тем, что, с целью повышения точности контроля, оно снабжено дополнительным задающим генератором и двумя дополнительными катушками индуктивности, расположенными соосно в чувствительном элементе с электродом-свидетелем, одна катушка соединена с дополнительным генератором, а вторая включена в измерительную схему.

Источники информации, принятые ао внимание при экспертизе

1. Авторское свидетельство СССР

9 326254, кл. С 01 В, 1969 (прототип),
