Реферат



Союз Советскик

Социапистически к

Республик

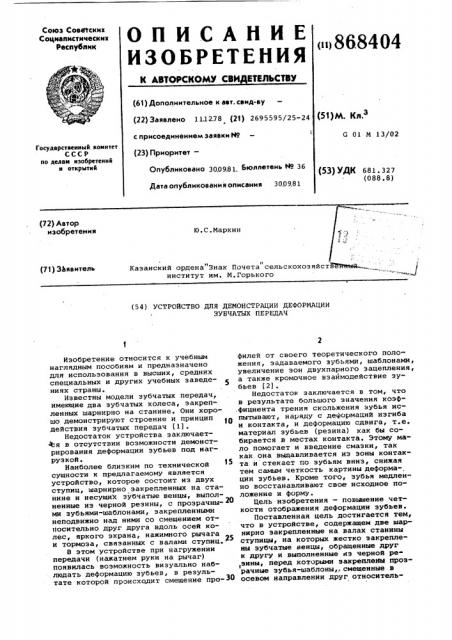

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 11.1278 (21) 2695595/25-24 (51) М. Кл.

3 с присоединением заявки Йо (23) Приоритет—

G 01 M 13/02

Государственный комитет

СССР по делом изобретений н открытий

Опубликовано 300981 Бюллетень М 36

Дата опубликования описания 300981 (53) УДК 681 ° 327 (088.8) (72) Автор изобретения

Ю.С.Маркин!! t!

Казанский ордена Знак Почета сельскохозяйств институт им. М.Горького (71) За явитель (54) УСТРОИСТВО ДЛЯ ДЕМОНСТРАЦИИ ДЕФОРМАЦИИ

ЗУБЧАТЫХ ПЕРЕДАЧ

Изобретение относится к учебным наглядным пособиям и предназначено для использования в высших, средних специальных и других учебных заведениях страны.

Известны модели зубчатых передач, имеющие два зубчатых колеса, закреп-. ленных шарнирно на станине. Они хорошо демонстрируют строение и принцип действия зубчатых передач (1).

Недостаток устройства заключается в отсутствии возможности демонстрирования деформации зубьев под нагрузкой.

Наиболее близким по технической сущности к предлагаемому является устройство, которое состоит из двух ступиц, шарнирно закрепленных на станине и несущих зубчатые венцы, выполненные из черной резины, с прозрачны- 2О ми зубьями-шаблонами, закрепленными неподвижно над ними со смещением относительно друг друга вдоль осей колес, яркого экрана, нажимного рычага и тормоза, связанных с валами ступиц.

В этом устройстве при нагружении передачи (нажатием руки на рычаг) появилась воэможность визуально наблюдать деформацию зубьев, в результате которой происходит смещение про-ЗО филей от своего теоретического положения, задаваемого зубьями, шаблонами, увеличение зон двухпарного зацепления, а также кромочное взаймодействие зубьев (2) .

Недостаток заключается в том, что в результате большого значения коэффициента трения скольжения зубья испытывают, наряду с деформаций изгиба и контакта, и деформацию сдвига, т.е. материал зубьев (резина) как бы собирается в местах контакта. Этому мало помогает и введение смазки, так как она выдавливается иэ зоны контакта и стекает по зубьям вниз, снижая тем самым четкость картины деформа-, ции зубьев. Кроме того, зубья медленно восстанавливают свое исходное положение и форму °

Цель изобретения — повьвоение четкости отображения деформации зубьев.

Поставленная цель достигается тем, что в устройстве, содержащем две шарнирно закрепленные на валах станины ступицы, на которых жестко закреплены зубчатые венцы, обращенные друг к другу и выполненные нэ черной ре ,зины, перед которыми закреплены прозрачные зубья-шаблоны, смещенные в осевом направлении друг относитель868404 но друга, экран, закрепленный на станине и расположенный за ступицаьи, нажимной рычаг и тормоз, связанные с валами соответствующих ступиц,зубчатые венцы снаружи окантованы, а внутри армированы стальной упругой лентой, расположенной на одинаковом ,расстоянии от контура зубьев венцов и связанной с окантовкой в радиальном направлении при помощи пластин.

На фиг. 1 изображено устройство, внешний вид; на фиг. 2 — сечение

A-A на фиг. l; на фиг. 3 — окантованный и армированный зуб; на фиг. 4 — сечение Б-Б на фиг. 3.

Ступицы 1 и 2 жестко закреплены на валах 3 и 4, расположенных в подшипниках станины 5. На ступицах 1 и

2 жестко закреплены зубчатые венцы

6 и 7, выполненные иэ черной резины.

Перед венцами неподвижно закреплены прозрачные зубья-шаблоны 8 и 9, смещенные относительно друг друга в осевом направлении. 3а зубчатыми венцами в станине закреплен яркий экран 10.

С валом 3 связан нажимной рычаг 11, а с валом 4 — тормоз 12 °

Зубья венцов (фиг. 3) окант ваны снаружи стальной упругой лентой (окантовкой) 13 и армированы стальной упругой лентой (арматурой) 14.

Окантовка 13 с арматурой 14 связана пластинами 15 в радиальном направлении.

Устройство работает следующим образом.

При торможении тормозом 12 через вал 4, ступицы 2 зубчатого венца 7 м и при перемещении зубчатого венца 6 с помощью рычага 11 через ступицу 1 и вал 3 деформируются зубья зубчатых венцов 6 и 7. При этом зубья смещаются от своих теоретических положений, т.е . относительно зубьев-шаблонов соответственно 8 и 9. Картина деформации черных зубьев четко наблюдается сквозь прозрачные зубьяшаблоны 8 и 9 на ярком экране 10.

Одновременно наблюдается увеличение зон.двухпарного зацепления и кромочное взаимодействие.

Наличие окантовки 13 устранило собирание материала зубьев под действием силы трения скольжения, а наличие окантовки и арматуры быстро восстанавливает первоначальное (исходное) положение и форму зубьев.

Все это способствует повышению четкости демонстрации деформации зубьев под нагрузкой.

Технико-экономический эффект от предложенного устройства заключается в повышении четкости демонстрации деформации зубчатых передач под нагрузкой. Это способствует более правильному изучению влияния деформации, что позволяет правильно разработать мероприятия по повышению плавности зубчатых передач в промышленности.

Формула изобретения

Устройство для демонстрации дер0 формации зубчатых передач, содержащее две шарнирно закрепленные на валах станины ступицы, на которых жестко .закреплены зубчатые венцы, обращенные друг к другу и выполненные из черной резины, перед которыми закреплены прозрачные зубья-шаблоны; смещенные в.осевом направлении друг относительно друга, экран, закрепленный на станине и расположенный за ступицами, нажимной рычаг и тормоз, связанные с валами соответствующих ступиц, отличающееся тем, что, с целью повышения четкости отображения деформации зубьев, зубчатые венцы снаружи.ркантованы, а внутри

35 армированы сталЬной упругой лентой, расположенной на одинаковом расстоянии от контура зубьев венцов и связанной с окантовкой. в радиальном направлении при помощи пластин.

40 Источники информации, принятые во внимание при экспертизе

1. Артоболевский И.И. Механизмы в современной технике. М., Наука, 1973, т. 3, с. 29, рис. 13, 2. Маркин 5.С. Влияние деформации зубьев на плавность вращения прямозубых цилиндрических колес тракторов и сельскохозяйственных машин °

Диссертация. Казань, 1969, с. 30, 50 рис. 10 (прототип).

868404

Фаг5

Составитель Л.Семина

Редактор Е.Лушникова Техред Т.Маточка Коррек р, Ко екто М.Демчик

Е ЧфС Р

Заказ 8304/53 Тираж 910 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная; 4
