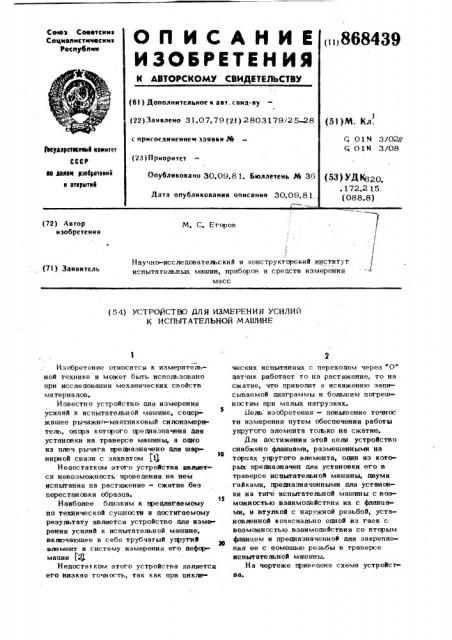

Устройство для измерения усилий к испытательной машине
Иллюстрации
Реферат
(72) Автор изобретения
М. С. Егоров
3
Научно-исследовательский н конструкторекнй. институт испытательных машин, приборов и средств измерения масс (7I ) Заявитель (54) УСТРО СТЭО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ
К ИСПЫТАТЕЛЬНОЙ М АШИНЕ ва.
Изобретение относится к измерительной технике и может быть использовано при исследовании механических свойств материалов.
Известно устройства для измерения усилий к испытательной машине, соцержашее рычажн а-маятниковый силонзмеритель, опора которого предназначена для установки на траверсе машины, а одно из плеч рычага предназначено для шарнирной связи с захватом (13
Недостатком этого устройства является невозможность проведения на нем испытания на растяжение - сжатие без перестановки образца.
Наиболее близким к предлагаемому по технической сушности и достигаемому результату является устройство для измерения усилий к испытательной машине, включаюшее в себя трубчатый упругий элемент и систему измерения его дефсрмации Г@
Недостатком этого устройства является его низкая точность, так как при циклических испытаниях с переходом через О" датчик работает то на растяжение, то на сжатие, что приводит к искажению записываемой диаграммы и большим погрешностям при малых нагрузках.
Йель изобретения - повышение точнос ти измерения путем обеспечения работы упругого элемента только на сжатие.
Для достижения этой цели устройство снабжено фланцами, размешенными на торцах упругого элемента, один из которых предназначен для установки его в траверсе испытательной машины, двумя гайками, предназначенными для установки на тяге испытательной машины с возможностью взаимодействия их с фланцами, и втулкой с наружной резьбой, установленной коаксиально одной нз гаек с возможностью взаимодействия со вторым фланцем и предназначенной для закрепле.ния ее с помошью резьбы в траверсе испытательной машины.
На чертеже приведена схема устройст
86843
Устройство содержит трубчатый упругий элемент 1, фланцы 2 и 3, размещенные нл горцах 4 и 5 элемента 1, гайки
6 и 7, предназначенные для установки на тяге 8 испытательной машины с воэмокностью взаимодействия с фланцами
2 и 3, втулку 9 с наружной резьбой 10, установленную коаксиально гайке 6 и предназначенную для закрепления ее с помошью резьбы 10 в траверсе 11 испъв- 10 тагельной машины, и систему измерения деформации 3 преаназначен для установки
1его в гнезде 12 траверсы 11.
Устройство работает следующим образом. 15
На тягу 8 устанавливают гайку 7, затем в гнездо 12 траверсы 11 устанавливают фланец 3, а на него - упрут ий элемент 1 так, что.егo торец 5 взаимодействует с фланцем 3. Затем на торец 4 20 элемента 1 устанавливают фланец 2, а нв тягу 8 — гайку 6 и, заворачивая гайки 6 и 7, стягивают упругий элемент l.
Затем, вворачивая втулку 9 s траверсу, фиксируют упругий элемент 1 с фланцами д
2 и 3 относительно траверсы 11.
При действии растягиваюшего усилия на на тягу 8 гайка 7 отходит от фланца 3, а гайка 6 давит на фланец 2 и через него на торец 4 упругого элемента 1, который опирается торцом 5 на фланец 3, а через него на гнездо 12 и сжимаясь, фиксирет действующее усилие.
При действии сжимвюшего усилия на тягу 8 гайка 6 отходит от фланца 2, а
35 гайка 7 давит нв фланец 3 и через него нв торец 5 элемента 1; Элемент 1 в свою очередь давит своим торцом 4 на
4 фланец 2, а через него на втулку 9, которая жестко связана с трвверсой Ll.
Элемент 1 опять сжимается и фиксирует действуюшеэ усилие.
Таким образом при любом направлении действия усилия нв тягу 8 упругий элемент всегда сжимается, и на его показания не ваяет измерение направления усилияе
Фор мула из обретени я
Устройство для измерения усилий к испытательной машине, включаюшее трубчатый упругий элемент и систему измерения его деформации, о г л и ч а ю щ е ес я тем, что, с целью повышения точности измерения путем обеспечения работы упругого элемента только на сжатие, сыо снабжено флан. вми, размешенным;и на торцах упругого элемента, один из которых предназначен для установки его в траверсе испытательной машины, двумя
"айквми, предназначенными для установки на тяге испытатеш ной машины c,âñêçìîæпостыл взаимодействия с фланцами, и втулкой с наружной резьбой, установленной коаксйально одной иэ гаек с возможностью взаимодействия со вторым фланцем и предназначенной для закрепления ее с помощью резьбы в траверсе испытательной машины.
Источники информации, принятые во внимание при экспертизе
1. Справочник машинаса воителя. М., Машгив, 195E j, т. 6, с. 2-3.
2. Тензометрия в машиностроении.
Справочник, М., Машиностроение, 1975, с. 153-154 (прототип).
