Радиолокационный способ измерения диэлектрической проницаемости льда

Радиолокационный способ измерения диэлектрической проницаемости льда

Иллюстрации

Показать все

Реферат



Союз Советских

Социанистическик

Республик

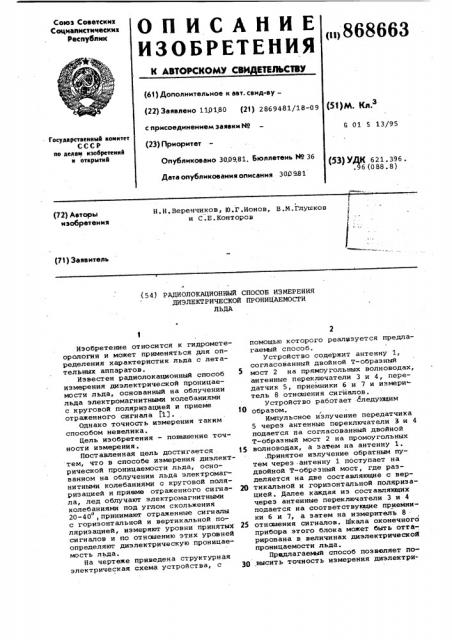

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

868663 (61) Дополнительное к авт. свид-ву— (22) Заявлено 110180 (21) 2869481/18-09 с присоединением заявки Но (23) Приоритет

Опубликовано 30.09.81. Бюллетень No 36

Дата опубликоваиия описания 300 981 (54)М. Кл.з

G 01 S 13/95

Государственный комитет

СССР но дедки изобретений и открытий (53) УДК 621.396.

6 (088. 8) 1

Н.Н.Веренчиков, Ю.Г.Ионов, В.M.Ãëóøêoâ и С.Е.Конторов 1

> (72) Авторы изобретения (71) Заявитель (54) РАДИОЛОКАЦИОННЫЙ СПОСОБ ИЗМЕРЕНИЯ

ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ

ЛЬДА

Изобретение относится к гидрометеорологии и может применяться для определения характеристик льда с летательных аппаратов.

Известен радиолокационный способ измерения диэлектрической проницаемости льда, основанный на облучении льда электромагнитными колебаниями с круговой поляризацией и приеме отраженного сигнала Г13.

Однако точность измерения таким способом невелика.

Цель изобретения — повышение точности измерения °

Поставленная цель достигается . тем, что в способе измерения диэлектрической проницаемости льда, основанном на облучении льда электромагнитными колебаниями с круговой поляризацией и приеме отраженного сигнала, лед облучают электромагнитными колебаниями под углом скольжения

20-40,принимают отраженные сигналы с горизонтальной и вертикальной поляризацией, измеряют уровни принятыХ сигналов и по отношению этих уровней определяют диэлектрическую проницаемость льда.

На чертеже приведена структурная электрическая схема устройства, с помощью котoporo реализуется предлагаемый способ.

Устройство содержит антенну 1, согласованный двойной T-образный мост 2 на прямоугольных волноводах, антенные переключатели 3 и 4, передатчик 5, приемники 6 и 7 и измери тель 8 отношения сигналов.

Устройство работает следующим

1О образом.

Импульсное излучение передатчика

5 через антенные переключатели 3 и 4 подается на согласованный двойной

T-образный мост 2 на промоугольных

15 волноводах, а затем на антенну 1. ,Принятое излучение обратным путем через .антенну 1 поступает на двойной Т-образный мост, где разделяется на две составляющие с вер20 тикальной и горизонтальной поляризацией. Далее каждая из составляющих через антенные переключатели 3 и 4 подается на соответствующие приемники 6 и 7, а затем на измеритель 8

25 отношения сигналов. Шкала оконечного прибора этого блока может быть оттарирована в величинах диэлектрической проницаемости льда.

Предлагаемый способ позволяет по3о,высить точность измерения диэлектри868663

Формула изобретения

Составитель В. Лякишев

Редактор Е. Юско Техред И.дсталош КоРРектоР С. Шекмар

Заказ 8319/бб Тираж 735 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открЫтий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ческой проницаемости льда, а следовательно, и другие характеристики льда (пористость, возраст и прочность).

Радиолокационный способ измерения диэлектрической проницаемости льда, основанный на облучении льда электромагнитными колебаниями с круговой поляризацией и приеме отраженного сигнала, о т л и ч а ю щ.и и с я тем, что, с целью повышения точности измерения, лед облучают электромагнитными колебаниями под углом скольжения 20-40, принимают отражено ные сигналы с горизонтальной и вертикальной поляризацией, измеряют уровни принятых сигналов и по отношению этих уровней определяют диэлектрическую проницаемость льда.

Источники информации, принятые во внимание при экспертизе

1. Справочник по радиолокации.

Перев. с англ. под ред. М. Скольник, т. 1, М., "Советское Радио", 1976, с. 266-317.
