Реферат

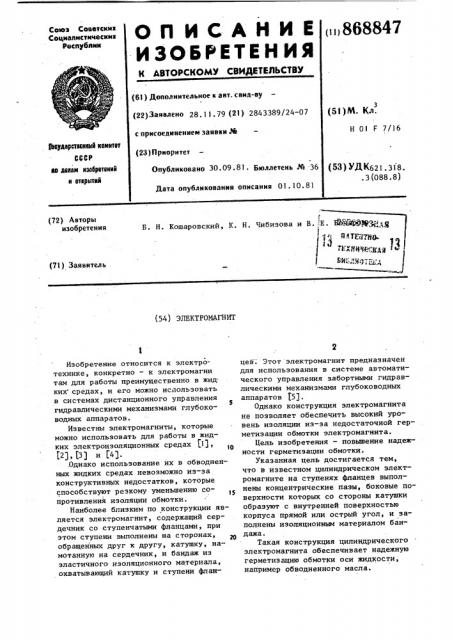

О П И С А Н И Е ()868847

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистичесиик

Реслублии (61) Дополнительное к авт. свид-ву (22)Заявлено 28.11..79 (21) 2843389/24-07 с присоединением заявки М (23) Приоритет (sl)M. Кл.

Н 01 F 7/16

3Ъеударетееай квинтет

СССР ае делам изобретений и открыткй

Опубликовано 30.09.81 ° Бюллетень № 36

Дата опубликования описания 01. 10.81

{53) УДК621.318. . 3 (088. 8) i

Б. Н. Кошаровский, К. Н. Чибизова и В.

1 (72) Авторы изобретения (71) Заявитель (54) ЭЛЕКТРОМАГНИТ

Изобретение относится к электротехнике, конкретно — к электромагни там для работы преимущественно в жидких средах, и его можно использовать в системах дистанционного управления гидравлическими механизмами глубоко5 водных аппаратов.

Известны электромагниты, которые можно использовать для работы в жидких электронзоляционных средах 0), t», (3) и (4). .Однако использование их в обводненных жидких средах невозможно из-за конструктивных недостатков, которые способствуют резкому уменьшению сопротивления изоляции обмотки.

Наиболее близким по конструкции является электромагнит, содержащий сердечник со ступенчатыми фланцами, при этом ступени выполнены на сторонах, обращенных друг к другу, катушку, намотанную на сердечник, и бандаж из эластичного изоляционного материала, охватывающий катушку и ступени фланцев. Этот электромагнит предназначен для использования в системе автоматического управления забортными гидравлическими механизмами глубоководных аппаратов (51.

Однако конструкция электромагнита не позволяет обеспечить высокий уровень изоляции из-за недостаточной герметизации обмотки электромагнита.

Цель изобретения — повышение надежности герметизации обмотки.

Указанная цель достигается тем, что в известном цилиндрическом электромагните на ступенях фланцев выполнены концентрические пазы, боковые поверхности которых со стороны катушки образуют с внутренней поверхностью корпуса прямой или острый угол, и заполнены изоляционным материалом бандажа.

Такая конструкция цилиндрического электромагнита обеспечивает надежную герметизацию обмотки оси жидкости, например обводненного масла.

868847 4 кости в катушку 5 цилиндрического электромагнита.

Формула изобретения

На фиг. 1 схематически изображен общий вид цилиндрического электромагнита, разрез; на фиг. 2 - вариант выполнения ступенчатого фланца с пазом.

В корпусе 1 цилиндрического электромагнита расположен сердечник 2 со ступенчатыми фланцами 3, На ступенях фланцев 3 выполнены концентрические. пазы 4.

Боковые поверхности пазов 4 со стороны катушки образуют с внутренней поверхностью корпуса 1 острый угол «L ..

Между фланцами 3 намотана катушка 5. По оси сердечника 2 выполнено отверстие, в котором расположен якорь 6.

Концентрические пазы 4, выполненные на ступенях фланцев 3, заполнены эластичным изоляционным материалом из которого выполнен бандаж 7 катушки 5 °

При работе жидкость, например обводненное масло, в которой находится цилиндрический электромагнит, под давлением проникает в щели, имеющиеся между корпусом 1, крышкой 8 и сердечником 2 и бандажом 7 и давит на поверхность бандажа 7, тем самым увеличивая усилие, с которым бандаж 7 охватывает катушку, При этом эластичный изоляционный материал бандажа 7 в пазу уплотняется и усилие со стороны материала бандажа на острия кромок, образованные боковыми поверхностями пазов со стороны катушки 5 и поверхностями ступеней фланцев 3, увеличивается и препятствует проникновению жид1

Электромагнит для работы преимущественно в жидких обводненных средах, содержащий корпус, в котором расположен сердечник со ступенчатыми фланцами, при этом ступени выполнены на сторонах фланцев, обращенных друг к другу, катушку, намотанную на сердечник, и бандаж из эластичного изоляционного материала, охватывающий катушку и ступени фланцев, отличающийся тем, что, с целью повышения надежности герметизации обмотки, на ступенях фланцев выполнены концентрические па;зы, боковые поверхности которых со стороны катушки образуют с внутренней поверхностью корпуса прямой или острый угол, и заполнены изоляционным материалом бандажа.

25 Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании Ф 1152498, кл. Н 1 Р, 1966.

2 ° Патент Великобритании 11- 1216307, gp кл. Н 1 Р, 1969.

3. Патент Великобритании N - 2016212, кл. Н 1 Р, 1979.

4. Авторское свидетельство СССР

1Ф 449383, кл. Н 01 F 7/16, 1973.

5. Патент США У 4131866, кл. 335/262, 1978.

868847 фиг. 2
