Кассета для герметизации полупроводниковых приборов преимущественно лучом лазера

Кассета для герметизации полупроводниковых приборов преимущественно лучом лазера

Иллюстрации

Показать все

Реферат

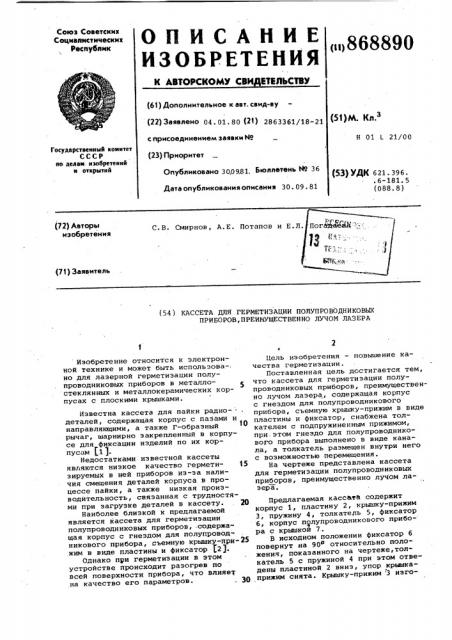

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii) 868890 (61) Дополнительное к авт. свид-ву (22) Заявлено 04. 01. 80 (21) 2863361/18-21 с присоединением заявки Йо (23) Приоритет

Опубликовано 30.0981. Бюллетень N9 36 (51)М. Кл.

H 01 L 21/00

Государственный комитет

СССР но делам. изобретений н открытий (53) УДК 621. 396. . 6-181. 5 (088. 8) Дата опубликованияописания 30. 09. 81 (72) Авторы изобретения

С.B. Смирнов, A.E. Потапов и E.Ë (71) Заявитель (54) КАССЕТА ДЛЯ ГЕРМЕТИЗАЦИИ ПОЛУПРОВОДНИКОВЬЖ

ПРИБОРОВ, ПРЕИМУЩЕСТВЕННО ЛУЧОМ ЛАЗЕРА Изобретение относится к электронной технике и может быть использова-. но для лазерной герметизации полупроводниковых приборов в металлостеклянных и металлокерамических корпусах с плоскими крышками.

Известна кассета для пайки радиодеталей, содержащая корпус с пазами и направляющими, а также Г-образный рычаг, шарнирно закрепленный в корпусе для фиксации изделий по их корпусам (1).

Недостатками известной кассеты являются низкое качество гермети- 15 зируемых в ней приборов из-за наличия смещения деталей корпуса в процессе пайки, а также низкая производительность, связанная с трудностями при загрузке деталей в кассету. 20

Наиболее близкой к предлагаемой является кассета для герметизации полупроводниковых приборов, .содержащая корпус с гнездом для полупроводникового прибора, съемную крышку-при-25 жим в виде пластины и фиксатор (2), Однако при герметизации в этом устройстве происходит разогрев по всей поверхности прибора, что влияет на качество его параметров. ЗО

Цель изобретения — повышение качества герметизации.

Поставленная цель достигается тем, что кассета для герметизации полупроводниковых приборов, преимущественно лучом лазера, содержащая корпус с гнездом для полупроводникового прибора, съемную крышку-прижим в виде пластины и фиксатор, снабжена толкателем с подпружиненным прижимом, при этом гнездо для полупроводникового прибора выполнено в виде канала, а толкатель размещен внутри него с возможностью перемещения.

На чертеже представлена кассета для герметизации полупроводниковых приборов, преимущественно лучом лазера.

Предлагаемая кассала содержит корпус 1, пластину 2, крышку-прижим

3, пружину 4, толкатель 5, фиксатор

6 корпус полупроводникового прибо- ра с крышкой 7.

В исходном положении фиксатор 6 повернут на 90о относительно положения, показанного на чертеже,толкатель 5 с пружиной 4 при этом отведены пластиной 2 вниз, упор крьхакаприжим снята. Крышку-прижим 3 изго868890

Формула изобретения

2О

Составитель Л. Гришкова

Техред A.À÷ Корректор Г. Решетник

Редактор Н. Безродная

Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8344/77

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 тавливают из прозрачного материала, пропускающего инфракрасные лучи,например из кварцевого стекла или алунда.

Загрузка корпусов полупроводниковых приборов в кассету производится

s следующей последовательности.

Корпуса полупроводниковых приборов с крышками 7 закладывают в каналы кассеты. Вставляют в кассету крышку-прижим 3 и фиксатором 6 освобождают пластину 2, в результате чего толкатели 5 плотно прижимают с помощью пружин 4 корпус к крышке 7 и к крышке-прижиму 3. Герметизацию производят путем разогрева крышки полупроводникового прибора инфраксным излучением (например, лазером). С целью повышения качества герметизации крышку 7 предварительно покрывают слоем припоя.

Предлагаемая кассета позволяет производить герметизацию детекторных и смесительных диодов путем нагрева крышки прибора лучом лазера, при этом остальные узлы прибора, в том числе и кристалл, нагреваются до температуры, не превышающей 100 С, что позволяет увеличить выход годных приборов на этой операции на 10-15%.

Кассета для герметизации полупроводниковых приборов, преимущественно лучом лазера, содержащая корпус с гнездом для полупроводникового прибора, съемную крышку-прижим в виде пластины и фиксатор, о т л и ч а ющ а я с я тем, что, с целью повышения качества герметизации, она снабжена толкателем с подпружиненным

15 прижимом, при этом гнездо для полупроводникового прибора выполнено в виде канала, а толкатель размещен внутри него с возможностью перемещения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 559785, кл. В 23 Q 3,00,26.01.76.

2. Патент CUBA Р 3465943, кл. 288-4, 09.09.69 (прототип).
