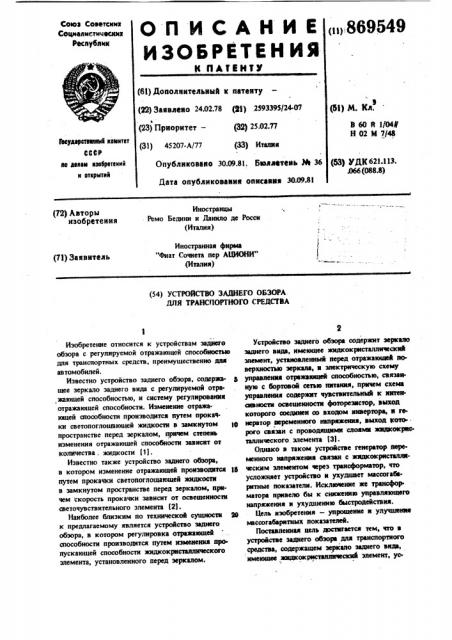

Союз Советски»

Социалистически»

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К и А ТЕКТУ

869549 (61)Дополнительный к патенту (223 Заявлено 24.02.78 (31) 2593395/24-07 (233 Приоритет — (Щ 25 02.77 (5l) М. Кл.

В 60 Я 1!04Ф

H 02 М 7/48

Йеуларетеекаме кемитет

CCCP ае делам яеааретеккй к аткрытак (313 45207-А/77 (33) Италия

Опубликовано 30.09.81. Бвллатеиь М 36 (53) агДК 621Л13..066(088.8) Дата опубликовании описании 30.09.81

Иностранцы

Ремо Бединн и Данило де Росси (Италия) (72) Авторы изобретения

Иностранная фирма

"Фиат Comets пер АЦИОНИ" (Италия) (71) Заявитель (54) УСТРОЙСТВО ЗАДНЕГО ОБЗОРА

lUIR ТРАНСПОРТНОГО СРЕДСТВА

Изобретение относится к устройствам заднего обзора с регулируемой отражающей способностью для транспортных средств, преимущественно NN автомобилей.

Известно устройство заднего обзора, содержащее зеркало заднего вида с регулируемой отра,жающей способностью, и систему регулирования отражающей способности. Изменение отражающей способности производится путем прокачки светопоглощакнцей жидкости в замкнутом 1р пространстве перед зеркалом, причем степень изменения отражающей способности зависит от количества, жидкости (1).

Известно также устройство заднего обзора, в котором изменение отражающей производите» 1а путем прокачки светопогиощающей жидкости в замкнутом пространстве перед зеркалом, причем скорость прокачки зависит от освещенности светочувствительного элемента (2).

Наиболее близким по технической сущноста 30 к предлагаемому является устройство заднего обзора, в котором регулировка отражающей способности производится путем изменения про пускающей способности жидкокристаллического элемента, установленного перед зеркалом, Устройство заднего обзора содержит зеркало заднего Вида, HNelolllee жидкокристаллический элемент, установленный перед отражающей по. верхностью зеркала, и электрическую схему управления отражающей способностью, связанную с бортовой сетью питания, причем схема управления содержит чувствительный к интенсивности освещенности фоторезистор, выход которого соединен со входом инвертора, и генератор переменного напряжения, выход Кото. рого связан с проводящими слоями лаедкокрис. таллического элемента (3).

Однако в таком устройстве генератор переменного напряжения связан с жидкокристалливским элементом через трансформатор, что усложняет устройство и ухудшает массогабарнтные показатели. Исключение же трансфор матора привело бы к снижению управляющего напряжения н ухудшению быстродействия.

Цель изобретения — упрощение и улучшение массогабаритных показателей.

Поставленная пель достигается тем, что в устройстве заднего обзора для транспортного средства, содержащем зеркало заднего вида, Й

869549

5S тановленный перед отражающей поверхностью зеркала, и 1лектри н.-скую схему уп1эавления отражакнцей снособ11остыо„св11заншую с бортовой сетью питшгил, г1ричем схема управления содержит чувствителыплй к интенсивности ос5 вещениости фоторсзистор, выход которого соединен со входом инвертора, .и генератор 110" ременного напряжения, выход которого связан с проводящими слоями жидкокристаллического элемента, выход упомтшутаго генератора соединен с проводящими слоями:1о1цкокристаллического элемента через цва ввеценных логи1 ческих двухвходоных элемента НЕТ вЂ” И, причем первый вход первого элемента соединен с выходом генератора переменного напряжения, выход — с первым входом второго элемента, вторые, входы обоих элсмс:ггов соединены с выходом и1гвертора, а выходы -- с соответствующими проводящими слоями жидкокристаллического элемента.

На фиг. 1 приведена схема управления; на фиг. 2 — временные диаграммы ес работы; на фиг. 3 — конструкция зеркала, Схема управлс1гия содержит генератор 1 переменного напряжения, два логических элемен ° та НЕТ вЂ” И 2 и 3, щ1вертор 4, зеркало 5, фо25 торезистор 6., подключсщlь1Й 1срез резистор 7 к бортовому источнику 8 питания. Первый вход 9 первого элемента 2 соединен с выходом 10 ге 1ератора 1. Выход 11 элемента 2 соединен с первым входом 1,. элемента 3. Втозо рые входы 13 и 14 элементов 2 и 3 соединен1>1 с вь1ходом 1» н11всрто1lа 4, вход 16 Kotoporo соединен с фоторезистором б. Выходы 11 и 17 элеменгoB 2 il 3 соединены с проводящи- ми слоямй 18 и 19 жицкокристал:1ичсского эле- з5 мента 20.

Зеркало 5 (фиг. 3) нмсст корпус 21, кото. рый удерживает через промежуточное уплотнение 22 сложную ко11струк11111о, образованную плоским поляризуюшим светофильтром 23, закрыть1м сзади передней стеклянной пластиной

24, задняя 1п1оскость которой покрыта споем

18 прозрач11ого проводящего материала. Проводлпш111 слой 18 кон1актируст с жидким кристаллом, содержащемся в элементе 20. 45

Элемент 20 имеет зацн1аю стеклянную пластину 25, параллельную пластине 24 и покрытую на передней плоскости слоем 19 из прозрачного проводящего материала, контактирующего с жидким кристаллом в элементе 20. Задняя пластина 25 =àêðûòà сзади плоским поляризую1цим светофильтром 26, оптическая ось которого перпендикулярна оси фильтра 23. Фильтр

26 закрыт зеркалом, изготовлеш1ым из стекля11ной пласт1ппси 27, задняя поверхность которой покрь1та светоотражаюшим материалом 28.

Устройство работает с11ецующим образом.

Когда фоторезистор б освещается лучами света, имеющего интенсивность, меньшую некоторой пороговой величины, определяемой соотношением сопротивлений резистора 7 N фоторезистора 6, уровень напряжения на входе инвертора 4 равен логическому уровню "1". На выходе 15 инвертора 10 имеется логический уровень "0", Тогда на выходах 11 и 17 элементов 2 и 3 имеются сигналь1 с логическим уровнем "1" (фиг, 2 6, «), т,с, сигналы генератора

1 (фиг. 2 а) нс проходят к жицкокристалли. ческому элементу 20 и напряжение на нем равно нулю (фиг. 2:).

Если, например, в момент Т (фи1. 2) фоторсзистор 6 освещается лучами света, имеющего высоку1о интенсивность, сопротивление фоторезистора уменьшается и сигнал на входе 16 инвертора 10 приобретает логический уровень "0".

Тогда на выходе 15 инвертора 10 появляется уровень "1", поступающие на входы 13 и 14 элементов 2 и 3. При этом сигналы генератора

1 проходят через элементы 2 и 3. К жидкокристаллическому элементу, оказывается приложенным переменное напряжение (фиг. 2 г) и его светопропускная способность уменьшается.

Таким образом, к жидкокристаллическому элементу прикладывается достаточно большое напряжение с амплитудой, равной напряжению питания, что позволяет без применения трансформатора обеспечить нормальную работу устройства при сохранении высокого быстродействия

Формула изобретения

Устройство заднего обзора для транспортного средства, содержащее зеркало заднего вида, имеющее жидкокриеталлический элемент, установленный перед отражающей поверхностью зеркала, и электрическую схему управления отража1ощей способностью, связанную с бортовой сетью питания, причем схема управления содер1ю1т чувствительный к интенсивности освещенности фоторезистор, выход которого соединен со входом инвертора, и генератора переменного напряжения, выход которого связан с проводящими слоями жидкокристаллического элемента, о т л и ч а ю ш е е с я тем, что, с целью упрощения и улучшения маасогабаритных показателей, выход генератора переменного напряжения соединен с проводящими слоями жидкокристаллического элемента через два введенных логических двухвходовых элемента НЕТ вЂ” И, причем первый вход первого элемента соединен с выходом генератора переменного напряжения, выход — с первым входом, второго элемента,вторые входы обоих элементов соединены с выходом инвертора, а выходы — с соответствуввцими проводящими слоями жидкокристаллического элемента.

Источники информации, принятые во внимание при экспертизе

869549

1. Патент Франции И 2119463, кл. В 60 и 1 00, 1972.

2. Патент США У 3680951, ки. В 60 и 1/04, 1972.

3. Заявка Италии 67156-А/77, !977
