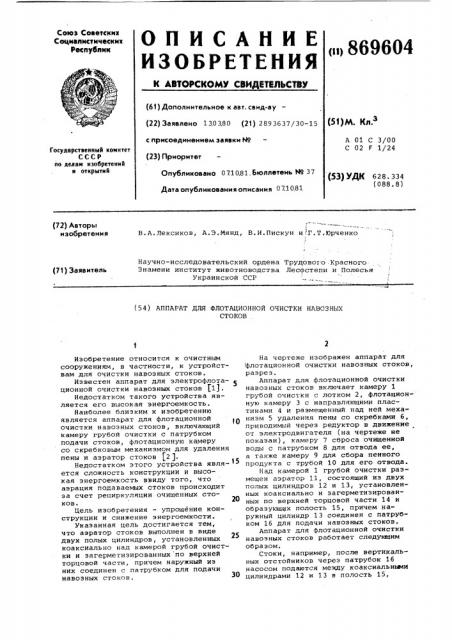

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 130380 (21) 2893637/30-15 (53)hA

3 с присоединением заявки М (23) Приоритет

А 01 С 3/00

С 02 F 1/24

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 071081. Бюллетень М 37

Дата опубликования описания 071081 (53) УДК 628 ° 334 (088. 8) (72) Авторы изобретен и я

В.А.Лексиков, А.Э.Мянд, В.И.Пискун и:, Г.T.юрченко

Научно-исследовательский ордена Трудового .Красного

Знамени институт животноводства Лесостепи и Полесья

Украинской CCP (71) Заявитель (54) АППАРАТ ДЛЯ ФЛОТАЦИОННОЙ ОЧИСТКИ НАВОЗНЫХ

СТОКОВ

Изобретение относится к очистным сооружениям, в частности, к устройствам для очистки навозных стоков.

Известен аппарат для электрофлота- к ционной очистки навозных стоков 11).

Недостатком такого устройства является его высокая энергоемкость.

Наиболее близким к изобретению является аппарат для флотационной очистки навозных стоков, включающий камеру грубой очистки с патрубком подачи стоков, флотационную камеру со скребковым механизмом для удаления пены и аэратор стоков (2 ).

Недостатком этого устройства является сложность конструкции и высокая энергоемкость ввиду того, что аэрация подаваемых стоков происходит за счет рециркуляции очищенных стоков.

Цель изобретения — упрощение конструкции и снижение энергоемкости.

Укаэанная цель достигается тем, что аэратор стоков выполнен в виде двух полых цилиндров, установленных коаксиально над камерой грубой очистки и загерметизированных по верхней торцовой части, причем наружный из них соединен с патрубком для подачи навозных стоков.

На чертеже изображен аппарат для флотационной очистки навозных стоков, разрез.

Аппарат для флотационной очистки навозных стоков включает камеру 1 грубой очистки с лотком 2, флотационную камеру 3 с направляющими пластинами 4 и размещенный над ней меха-. низм 5 удаления пены со скребками 6, приводимый через редуктор в движение оТ электродвигателя (на чертеже не показан), камеру 7 сброса очищенной воды с патрубком 8 для отвода ее, а также камеру 9 для сбора пенного продукта с трубой 10 для его отвода.

Над камерой 1 грубой очистки размещен аэратор 11, состоящий из двух полых цилиндров 12 и 13, установленных коаксиально и загерметизированных по верхней торцовой части 14 и образующих полость 15, причем наружный цилиндр 13 соединен с патрубком 16 для подачи навозных стоков.

Аппарат для флотационной очистки навозных стоков работает следуккдим образом.

Стоки, например, после вертикальных отстойников через патрубок 16 насосом подаются между коаксиальными цилиндрами 12 13 в полость 15, 869604

Формула изобретения

ЛУ

1Z

Составитель Н.Лазарева

Техред М. Рейвес Корректор Н.Швыдкая

Редактор C .Ñóðêoâà

Заказ 8 82/2 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11 30 )5, Москва, Ж-35, Раушская наб., д. 4/5

Филиал П1111 "Патент ", r. Ужгород, ул. Проектная, 4 где под действием гидравлического напора, создаваемого насосом, истекаЮт в виде полого цилиндра.

Эа счет кинетической энергии стоков, истекающих иэ полости 15, происходит их насыщение атмосферным воздухом с внешней и внутренней стороны. Образующийся при этом пенный продукт через лоток 2 поступает в камеру 9. Насыщенные атмосферным воздухом стоки из камеры 1 грубой очистки проходят через последовательно соединенные камеры 3 для напорной флотации, где растворенный воздух в виде пузырьков всплывает вместе с загряз— нениями на поверхность, образуя пенный продукт. При помощи скребков 6 пенный продукт снимается с поверхности воды и подается в камеру 9, откуда удаляется по трубопроводу 16. Очищенные стоки из последней камеры 3 для напорной флотации поступают в камеру 7, где происходит сбор очищенной воды. Через патрубок 8 очищенная вода подается на биологическую линию очистки

Использование камеры грубой очистки совместно с полыми цилиндрами, установленными коаксиально и загерметизированными Ilo верхней торцовой части, позволит повысить эффективность насыщения стоков воздухом и увеличить концентрацию газовых пузырьков на единицу объема стоков, т.е. интенсифицировать процесс очистки с оков, выделения мелкодисперсных частиц, и, в конечном счете, снизить энергоемкость процесса.

Аппарат для флотационной очистки навозных стоков, включающий камеру грубой очистки с патрубком подачи стоков, флотационную камеру со скребковым механизмом для удаления пены и аэратор стоков, о т л и ч а ю— !

5 шийся тем, что, с целью упрощения конструкции и снижения энергоемкости процесса, азратор стоков выполнен в виде двух полых цилиндров, установленных коаксиально над камерой грубой очистки и загерметизированных по верхней торцовой части, причем наружный из них соединен с патрубком для подачи навозных стоков.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

94710790 кл. A 01 С 3/02, 1973.

2. Авторское свидетельство СССР

Р336217, кл. С 02 С 1/26, 1966.
