Устройство для поения и кормления животных

Устройство для поения и кормления животных

Иллюстрации

Показать все

Реферат

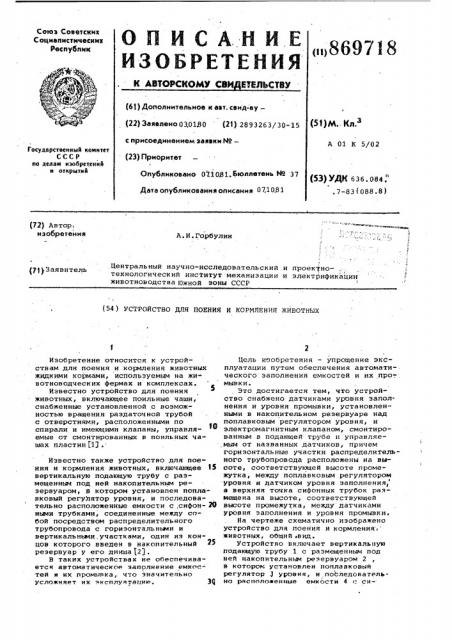

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ

Сеюь Советских

Социалистических республик (61) Дополнительное к авт. сеид- ву— (22) Заявлено 03,0180 (21) 28932б3/30-15 (51) М.. Kll ý с присоединением заявки ¹â€”

A 01 К 5/02

Государственный комитет

СССР оо делай нзооретеннй н открытнй (23) Приоритет

Опубликовано 021081.Бюллетень 14о 37 (53) УДК б3б.084. .7-83(088.8) Дата опубликования описания 071081 (72) Автор, изобретения

A.È.Ãoðáóëèí

Центральный научно-исследовательский и проектнотехнологический институт механизации и электрификации животноводства южной зоны СССР

1 (у1)Заявитель (54 ) УСТРОЙСТВО ДЛЯ ПОЕНИЯ И КОРМЛЕНИЯ ЖИВОТНЫХ

Изобретение относится к устройствам для поения и кормления животных жидкими кормами, используемым на животноводческих фермах и комплексах.

Известно устройство для поения животных, включающее поильные чаши, снабженные установленной с возможностью вращения- раздаточной трубой с отверстиями, расположенными по спирали и имеющими клапаны, управляемые от смонтированных в поильных чашах пластин(1 .

Известно также устройство для пое» ния и кормления животных, включающее 15 вертикальную подающую трубу с размещенным под ней накопительным резервуаром, в котором установлен поплавковый регулятор уровня, и последовательно расположенные емкости с,сифон- 20 ными трубками, соединенные между собой посредством распределительного трубопровода с горизонтальными и вертикальныки.участками, один иэ концов которого введен в накопительный резервуар у его днища )2 j.

В таких устройствах не обеспечиваетса автоматическое эаполнение емкостей и их промывка, что эначительно усложняет их эксплуатацию. ЗЯ

2 !

Цель изобретения — упрощение эксплуатации путем обеспечения автоматического заполнения емкостей и их про-.. мывки

Это достигается тем, что устройство снабжено датчиками уровня заполнения и уровня промывки, установленными в накопительном резервуаре над поплавковым регулятором уровня, и электромагнитным клапаном, смонтированным в подающей трубе н управляемым от названных датчиков, причем горизонтальные участки распределительного трубопровода расположены на высоте, соответствующей высоте промежутка, между поплавковым регулятором уровня и датчиком уровня заполнения, а верхняя точка сифонных трубок размещена на высоте, соответствующей высоте промежутка, между датчиками уровня заполнения и уровня промывки, На чертеже схематично изображено устройство для поения и кормления животных, общий à нд.

Устройство включает вертикальную подающую трубу 1 с размещенным под ней накопительным резервуаром 2 в котором установлен поплавковый регулятор 3 уровня, и последовательно расположенные емкости 4 с си869718 фонными трубками 5, соединенные между собой посредством распределительного трубопровода 6. Последний имеет горизонтальные и подведенные к нижней части емкостей вертикальные участки, оцин из концов которого введен р накопительный резервуар 2 у его днища. В накопительном резервуаре над поплавковым регулятором 3 установле ы датчик 7 уровня заполнения и датчик

8 уровня промывки: В подающей. трубе 1 смонтирован электромагнитный клапан 9, управляемый от датчиков 7 и 8. Горизонтальные участки распределительного трубопровода 6 расположены по высоте между поплавковым регулятором 3 и датчиком 7, а верхняя 15 точка сифонных трубок 5 размещена по высоте между датчиками 7 и 8.

Устройство работает следующим образом.

При открытом электромагнитном кла- „у пане 9 жидкость поступает в резервуар 2 по подающей трубе 1 через отверстие поплавкового регулятора 3..В процессе заполнения резервуара клапан поплавкового регулятора закрывается и жидкость начинает поступать через электромагнитный клапан. Достигнув уровня распределительного трубопровода 6, жидкость по нему заполняет емкости 4. При уровне жидкости, равном высоте установки датчика 7, элект- Э, ромагнитный клапан автоматическизакрывается . Пополнение жидкости в емкостях обеспечивается открытием клапана поплавкового регулятора при понижении уровня в резервуаре, . ЗЗ

Для промывки устройства включают цепь датчика 8 и в резервуар подают моющий раствор, который также как и жидкость для поения поступаеТ в емкости 4. Достигнув верхних точек .. gg сифонных трубок 5,моющий раствор на чинает стекать по ним в канализацию, При уровне моющего раствора в резервуаре, равном высоте установки датчика 8, электромагнитный клапан 9 автоматически закрывается„ после чего его уровены падает до момента открытия клапана поплавкового регулятора. 3а счет разряжения остатки моющего раствора из резервуара и емкос5О тей по сифонным трубкам полностью сливаются.

Благодаря такому выполнению устройства обеспечивается аатоматическое заполнение емкостей и их промывка, что существенно упрощает его эксплуатацию. .Формула изобретения

Устройство для поения и кормления животных, включающее вертикаль— ную подающую трубу с размещенным под ней накопительным резервуаром, в котором установлен поплавковый регулятор уровня, и последовательно расположенные емкости с сифонными трубками, соединенные между, cofoA посредством распределительного трубопровода с горнзонтальными и вертикальными участками, один из концов которого введен в накопительный резервуар у его днища, о т л и ч а ющ е е с я тем, что, с целью упрощения эксплуатации путем обеспечения автоматического заполнения емкостей и их промывки, оно снабжено датчиками .уровня заполнения и уровня промывки, установленными в накопительHQM резервуаре над поплавковым регулятором уровня, и электромагнитным клапаном, смонтированным в подающей трубе и управляемым от названных датчиков, причем горизонтальные участки распределительного трубопровода расположены на высоте, соответствующей высоте промежутка, между поплавковым регулятором уровня и датчиком уровня заполнения, а верхняя точка сифонных трубок размещена на высоте, соответствующей высоте промежутка, между датчиками уровня заполнения и уровня промывки.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 392918 кл. A 01 К 7/00, 1971.

2. Авторское свидетельство СССР

М 313529, кл. A 01 К 5/00, 1970, (прототип).
