Скоба для скелетного вытяжения

Скоба для скелетного вытяжения

Иллюстрации

Показать все

Реферат

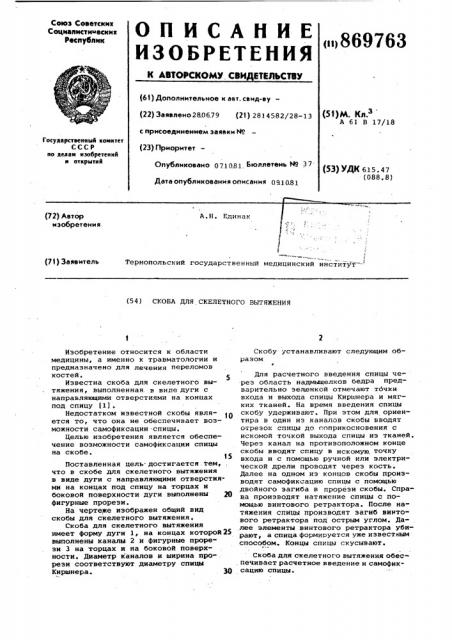

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Соаатскик

Социалистических

Реслублик

К АВТОРСКОМУ, СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлеио280679 (21) 2814582/28-13 с присоединением заявки Йо (23) Приоритет

Опубликовано 07.1081 Бюллетень М 37

Дата опубликования описания 09,1081 (53)M. Кл.3

A 61 В 17/18

Государственный комитет

СССР по делам изобретений

N открытий (53) УДК 6.15. 47 (088 ° S) (72) Автор изобретения

A.Í. Единак

f

i

Тернопольский государственный медицинский институт" (7! ) Заявитель

{54) СКОБА ДЛЯ СКЕЛЕТНОГО В61ТЯЖЕНИЯ

Изобретение относится к области медицины, а именно к травматологии и предназначено для лечения переломов костей.

Известна скоба для скелетного вытяжения, выполненная. в виде дуги с направляющими отверстиями на концах под спицу (1) .

Недостатком известной скобы является то, что она не обеспечивает возможности самофиксации спицы.

Целью изобретения является обеспечение возможности самофиксации спицы на скобе.

Поставленная цель-достигается.тем, что в скобе для скелетного вытяжения в виде дуги с направляющими отверстиями на концах под спицу на торцах и боковой поверхности дуги выполнены 20 фигурные прорези.

На чертеже изображен общий вид скобы для скелетного вытяжения.

Скоба для скелетного вытяжения имеет форму дуги 1, на концах которой25 выполнены каналы 2 и фигурные прорези 3 на торцах и на боковой поверхности. Диаметр каналов и ширина прорези соответствуют диаметру спицы

Киршнера. 30

Скобу устанавливают следующим образом

Для расчетного введения спицы через область надмыщелков бедра предварительно зеленкой отмечают тбчкн входа и выхода спицы Киршнера и мягких тканей. На время введения спицы скобу удерживают. При этом для ориентира в один иэ каналов скобы вводят отрезок спицы до соприкосновения с искомой точкой выхода спицы из тканей.

Через канал на противоположном конце скобы вводят спицу в искомую. точку входа и с помощью ручной или электрической дрели проводят через кость.

Далее на одном из концов скобы производят самофиксацию спицы с помощью двойного загиба в прорези скобы. Справа производят натяжение спицы с помощью винтового ретрактора. После натяжения спицы производят загиб винтового ретрактора под острым углом. Далее элементы винтового ретрактора убирают, а спица формируется уже известным способом. Концы спкцы скусывают.

Скоба для скелетного вытяжения обеспечивает расчетное введение и самофиксацию спицы.

869763

Формула изобретения

Составитель А. Михальцов

Техред М.Рейвес Корректор Г.Решетник едактор П. Горькова аказ 8694/8 Тираж 690

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская йаб., д. 4/5

Подписное

Филиал.ППП Патент,г. Ужгород, ул..Проектная, 4

Э °

Скоба для скелетного вытяжения, выполненная в виде дуги с направляющими отверстиями на концах под спицу, о т л ич а ю щ а я с я тем,что, с целью обеспечения возможности самофиксации спи;цы на скобе, на торцах и боковой поверхности дуги выполнены фигурные прорези.

Источники информации,,принятые во внимание при экспертизе

1. Каталог США О ИО ФИс Fracture e

Equi p меи ", 564,с.33.
