Реферат

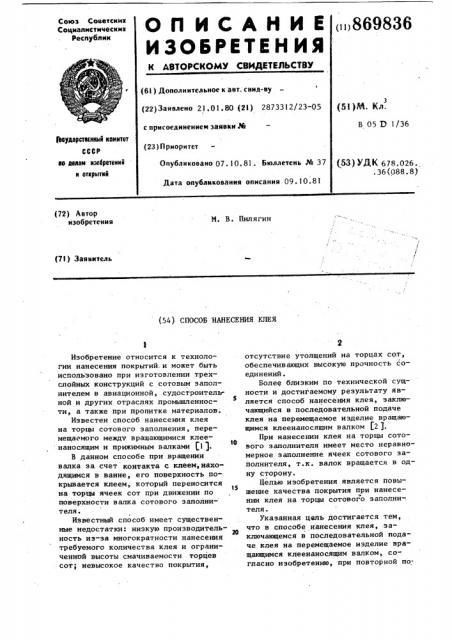

Союз Советских

Социалистических

Республик

Oh HCAHHK

ИЗОБРЕТИ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

il i) 869836 (61) Дополнительное к ввт. свид-ву (22) Заявлено 21.01.80 (21) 2873312/23-05

В 05 D 1/36 с присоединением заявки И

3Ьеударотмнвый комитет

СССР вв долам изооретенкй н OTNpbtlNII (23) Приоритет

Опубликовано 07.10.81. Бюллетень № 37

Дата опубликования описания 09. 10.81 (53) УДК 678.026..36(088.8) (72) Автор изобретения

М. В. Пилягин (71) Заявитель (54) СПОСОБ НАНЕСЕНИЯ КЛЕЯ

Изобретение относится к технологии нанесения покрытий.и может быть использовано при изготовлении трехслойных конструкций с сотовым заполнителем в авиационной, судостроитель ной и других отраслях промьппленности, а также при пропитке материалов.

Известен способ нанесения клея на торцы сотового заполнения, перемещаемого между вращающимися клеенаносящим и прижимным валками (1).

В данном способе при вращении валка за счет контакта с клеем,находящимся в ванне, его поверхность покрывается клеем, который переносится на торцы ячеек сот при движении по поверхности валка сотового заполнителя.

Известный способ имеет существенные недостатки: низкую производительность из-за многократности нанесения требуемого количества клея и ограниченной высоты смачиваемости торцев сот; невысокое качество покрытия, отсутствие утолщений на торцах сот, обеспечивающих высокую прочность соединений.

Более близким по технической сущности и достигаемому результату является способ нанесения клея, заключающийся в последовательной подаче клея на перемещаемое изделие вращающимся клеенаносящим валком (2 1.

При нанесении клея на торцы сотового заполнителя имеет место неравномерное заполнение. ячеек сотового заполнителя, т.к. валок вращается в одну сторону.

Целью изобретения является повы15 шение качества покрытия при нанесе% нии клея на торцы сотового заполни-, теля.

Указанная цель достигается тем, что в способе нанесения клея, заключающемся в последовательной подаче клея на перемещаемое изделие вращающимся клеенаносящим валком, согласно изобретению, при повторной по869836

Формула изобретения

Составитель Л. Янковская

Редактор Н. Аристова Texpeg Корректор Н, Стец

Заказ 8707/12 Тираж 765 Подписное

ВНЙИПИ Государственного комитета СССР по делам йзобретений и открытий

113035 Москвад У-35д Раушская наб.д д. 4/5

Филиал ППП "Патент", r. Ужгород,ул. Проектная, 4 даче клея клеенаносящий валок вращают в противоположном направлении.

Способ иллюстрируется чертежом, на котором схематично показано устройство для его реализации.

Сотовый заполнитель 1 пропускают между клеенаносящим валком 2, который установлен в ванне с клеем 3, и прижимным валком 4. Валку 2 сообщают окружную скорость вращения Vq = (6 R большую скорости перемещения иэделия

V. (uu — угловая скорость валка, R— радиус валка). При этом клеенаносящий валок 2 вращается с проскальзыванием относительно поверхности сотового заполнителя 1, обеспечивается на. гнетание клея в ячейки сотового заполнителя ° Количество наносимого клея регулируется скоростью перемещения изделия Чи окружной скоростью валка

V при условии Ч,1 7 Ч. При нанесении второго слоя направление потока клея относительно торцев сот меняют на противоположное . Направление потока клея совпадает с направлением вращения валка.

Поток клея омывает грани сот уже с другой стороны. Сообщение клеенаносящему валку окружной скорости, превышающей скорости перемещения изделия, позволяет в 2-5 раз увеличить высоту смачиваемости торцев сотового заполнителя и в 2-3 раза увеличить количество клея на торцах сотового заполнителя. Данный способ особенно эффективен при нанесении клеев-расплавов на торцы заполнителя с большими размерами ячеек, а также при пропитке материалов.

Способ нанесения клея, заключающийся в последовательной подаче клея на перемещаемое изделие вращающимся клеенаносящим валком, о т л и ч а— ю шийся тем, что, с целью повышения качества покрытия при нанесении клея на торцы сотового заполнителя,при повторной подаче клея клеенаносящий валок вращают в противоположном направлении.

Источники информации, I принятые во внимание при экспертизе

1. Берсудский В.Е. и др. Технология изготовления сотовых авиационных конструкций. M. "Машиностроение", 1975, с. 230-231.

2. Акцептованная заявка ФРГ

Ф 1577890, кл. В 05 С )/08, 30 опублик. 1977 (прототип) .
