Реферат

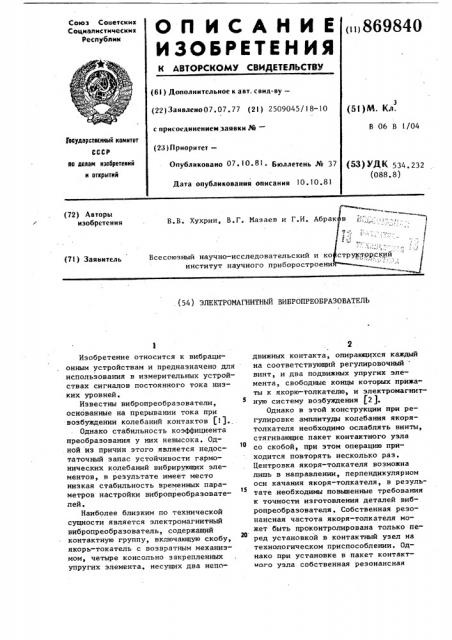

(it) 869840

Союз Советскик

Социалистических республик

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. с вид-ву— (22) Заявлено07.07.77 (21) 2509045/18-10 с присоелинением заявки ¹â€” (23) Приоритет—

Опубликовано 07-10-81 ° Бюллетень № 37

Дата опубликования описания 10.10.81 (5f }М. Кл.

В 06 В 1/04

Гесударстееииый квинтет ав аелаи изабретеиий и открытий (53) ДК 534. 232 (088.8) (72) Авторы изобретения

В.В. Хухрин, В.Г. Мазаев и Г.И. Абра й

Всесоюзный научно-исследовательский и ко институт научного приборостроени (71) Заявитель.(54) ЭЛЕКТРОМАГНИТНЫЙ ВИБРОПРЕОБРАЗОВАТЕЛЬ

Изобретение относится к вибрационным устройствам и предназначено для использования в измерительных устройствах сигналов постоянного тока низких уровней.

Известны вибропреобразователи, основанные на прерывании тока при возбуждении колебаний контактов (1)..

Однако стабильность коэффициента преобразования у них невысока. Одной из причин этого является недостаточный запас устойчивости гармонических колебаний вибрирующих элементов, в результате имеет место низкая стабильность временных параметров настройки вибропреобразователей.

Наиболее близким по технической сущности является электромагнитный вибропреобразователь, содержащий контактную группу, включающую скобу, якорь-токатель с возвратным механизмом, четыре консольно закрепленных упругих элемента, несущих два непа2 движных контакта, опирающихся каждый на соответствующий регулировочный винт, и два подвижных упругих элемента, свободные концы которых прижаты к якорю-толкателю, и электромагнитную систему возбуждения (2 ).

Однако в этой конструкции при регулировке амплитуды колебания якорятолкателя необходимо ослаблять винты, стягивающие пакет контактного узла со скобой, при этом операцию приходится повторять несколько раз °

Центровка якоря-толкателя возможна лишь в направлении, перпендикулярном оси качания якоря-толкателя, в результате .необходимы повьппенные требования к точности изготовления деталей вибропреобразователя. Собственная резонансная частота якоря-толкателя может быть проконтролирована только перед установкой в контактный узел на технологическом приспособлении. Однако при установке в пакет контакт ого узла собственная резонансная

869840 4

55 частота изменяется в результате не.совершенства консольного закрепления, что приводит к потере устойчивости колебательного движения вибрирующих элементов на заданной частоте возбуждения.

Целью изобретения является повышение стабильности коэффициента пре- образования преобразователя., Указанная цель достигается благодаря тому, что вибропреобразователь снабжен двумя дополнительными регулировочными винтами, каждый из которых установлен в скобе между соответствующим основным регулировочным винтом и местом закрепления подвижных упругих элементов, возвратный механизм якоря-толкателя выполнен из двух плоских пружин, согнутых под прямым углом в противоположные стороны и имеющих овальные отверстия.в месте крепления к якорютолкателю, а контактная группа установлена с возможностью перемещения относительно электромагнитной системы возбуждения. На чертеже изображена конструкция электромагнитного вибропреобразователя.

Электромагнитный вибропреобразователь содержит электромагнитную поляризованную систему возбуждения

1 и контактную группу 2, содержащую якорь-толкатель 3 из немагнитного материала, укрепленный на двух пружинах 4, согнутых под прямым углом в противоположные стороны и имеющих овальные отверстия в месте крепления, позволяющие настраивать резонансную частоту якоря-толкателя, изменяя точку крепления пружин. На конце якоря-толкателя 3, обращенном к системе возбуждения 1 имеется постоянный магнит 5, подвижные упругие элементы 6 с прикрепленными к ним контактами 7, опирающиеся свободными концами на якорь-толкатель 3, консольно закрепленные упругие элементы 8 с прикрепленными к ним контактами 9, устройство для регулировки силы нажатия свободных концов подI вижных упругих элементов 6 на якорь- толкатель 3, состоящее из жестких элементов 10, основных регулировочных винтов 11 и дополнительных регулировочных винтов 22 опирающихся на подвижные упругие элруенты 6 вблизи консольного закрепления. Все элементы контактного узла стянуты в пакет посредством стягивающих

10 !

40.

50 винтов 13, пластин 14, изоляционных элементов 15 и установлены в скобе 16. В корпусе 17 имеются отверстия, через которые выведены сигнальные выводы 18, имеющие электрический контакт с соответствующими элементами контактной группы 2. Контактная группа 2 конструктивно связана с системой возбуждения при помощи стоек с пазами корпуса 19, винтов 20 и шайб 21, позволяющих перемещать контактную группу относительно системы возбуждения, обеспечивая симметрирование гармонических колебаний обоих подвижных упругих элементов и их амплитуд.

Принцип действия электромагнитного вибропреобразователя основан на периодическом размыкании и замыкании каждого из контактов 7 с соответствующим ему контактом 9 под действием колеблющегося с частотой возбуждения якоря-толкателя 3, приводимого в движение электромагнитной системой возбуждения 1 при подаче переменного напряжения.

Наличие дополнительных регулировочных винтов для регулировки силы нажатия подвижных элементов на якорьтолкатель, исполнение возвратной пружины якоря-толкателя из двух плоских пружин, согнутых под прямым углом в противоположные стороны и имеющих овальные отверстия в месте крепления к скобе, позволяющие настраивать резонансную частоту якоря-толкателя, изменяя точку крепления пружин, а также то, что контактная группа конструктивно связана с системой возбуждения при помощи стоек с пазами, винтов и мерных шайб, позволяющих перемещать контактную группу относительно системы возбуждения, обеспечивая симметрирование гармонических колебаний обоих вибрирующих упругих элементов и их амплитуду, позволило повысить стабильность коэффициента преобразования путем обеспечения запаса устойчивости гармонических колебаний вибрирующих упругих элементов.

Формула изобретения

Электромагнитный вибропреобразователь, содержащий контактную группу, включающую в себя скобу, якорь-толкатель с возвратным механизмом, четыре консольно закрепленных упругих. элемента, несущих два неподвижных контакта, опирающихся каждый на соответ-(5 8698 ствующий регулировочный винт, и два подвижных упругих элемента, свобод" ные концы которых прижаты к якорютолкателю, и электромагнитную систему возбуждения, отличающийся тем, что, с целью повышения стабильности коэффициента преобразования, в него введены два дополнительных регулировочных винта, каждый из которых установлен в скобе между соот- 1О ветствующим основным регулировачным винтом и местом закрепления подвижных упругих элементов, возвратный. механизм якоря-толкателя выполнен иэ двух плоских пружин, согнутых 15 под прямым углом в противоположные стороны и имеющих овальные отверстия в месте крепления к якорю-толкате40 6 лю, а контактная группа установлена с возможностью церемещения относительно электромагнитной системы sosбуждения.

Источники информации, принятые во. внимание при экспертизе

1. Калинчук Б.А. и Пичугин О.А.

Модуляторы малых сигналов. Л., "Энергия", 1972, с.5-20.

2. Мазаев В.Г. К вопросу обеспечения максимальной стабильности нулевого уровня преобразователей с контактными модуляторами. "Специальные автоматические устройства и системы для научных исследований". Труды

ВНИИнаучприбора, Вып.б. Л., "Энер" гия", 1975, с.84-87.
