Реферат

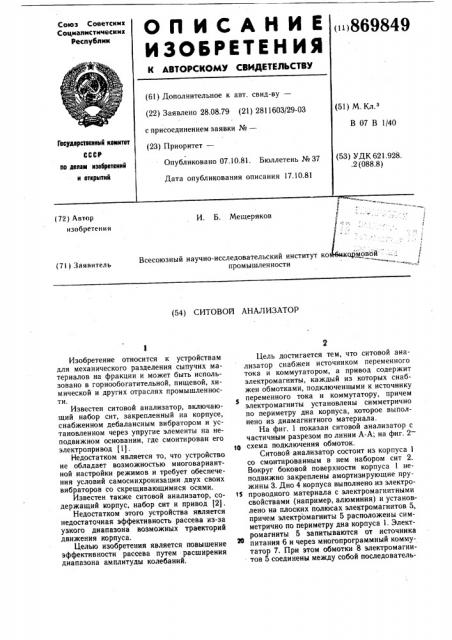

ОП ИСАЙ ИЕ

Союз Советскмх

Соцкалкстических

Республик ()869849

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.08,79 (21) 2811603/29-03 (51) М. К . с присоединением заявки №вЂ”

В 07 В 1/40

Гееударстаеиимй кемитет (23) Приоритет—

Опубликовано 07.10.81. Бюллетень №37

Дата опубликования описания 17.10.81 (53) УДК 621.928..2 (088.8) по делам изобретений и еткрмтий р

И. Б. Мещеряков

- .ч

Всесоюзный научно-исследовательский институт ко ормовой промышленности (72) Автор изобретения (7I) Заявитель (54) СИТОВОЙ АНАЛИЗАТОР

Изобретение относится к устройствам для механического разделения сыпучих материалов на фракции и может быть использовано в горнообогатительной, пищевой, химической и других отраслях промышленности.

Известен ситовой анализатор, включающий набор сит, закрепленный на корпусе, снабженном дебалансным вибратором и установленном через упругие элементы на неподвижном основании, где смонтирован его электропривод 11).

Недостатком является то, что устройство не обладает возможностью многовариантной настройки режимов и требует обеспечения условий самосинхронизации двух своих вибраторов со скрещивающимися осями.

Известен также ситовой анализатор, содержащий корпус, набор сит и привод 12).

Недостатком этого устройства является недостаточная эффективность рассева из-за узкого диапазона возможных траекторий движения корпуса.

Целью изобретения является повышение эффективности рассева путем расширения диапазона амплитуды колебаний.

Цель достигается тем, что ситовой анализатор снабжен источником переменного тока и коммутатором, а привод содержит электромагниты, каждый из которых снабжен обмотками, подключенными к источнику переменного тока и коммутатору, причем электромагниты установлены симметрично по периметру дна корпуса, которое выполнено из диамагнитного материала.

На фиг. 1 показан ситовой анализатор с частичным разрезом по линии А-А; на фиг. 21п схема подключения обмоток.

Ситовой анализатор состоит из корпуса 1 со смонтированным в нем набором сит 2.

Вокруг боковой поверхности корпуса 1 неподвижно закреплены амортизирующие пружины 3. Дно 4 корпуса выполнено из электро1S проводного материала с электромагнитными свойствами (например, алюминия) и установлено на плоских полюсах электромагнитов 5, причем электромагниты 5 расположены симметрично по периметру дна корпуса 1. Электромагниты 5 запитываются от источника питания 6 и через многопрограммный коммутатор 7. При этом обмотки 8 электромагнитов 5 соединены между собой последователь869849 но и непосредственно подключены к источнику питания 6. А обмотки 9 электромагнитов 5 соединены с выходами многопрограммного коммутатора 7, причем каждая из обмоток 9 — со своим выходом коммутатора 7.

Вход коммутатора 7 соединен со своим выходом источника питания 6.

Работает ситовой анализатор следующим образом.

Корпус 1 вместе с ситами 2 зависает над поверхностью полюсов электромагнитов 5 при подаче переменного тока от источника 6 в обмотки 8. зависание корпуса 1 происходит вследствие взаимодействия с эффектом отталкивания переменного магнитного поля полюсов электромагнитов 5 и индуцированного переменного магнитного поля в алюминиевом дне 4 корпуса 1.

Траектория движения ситового корпуса 1 определяется программой работы обмоток 9 электромагнитов 5.

Пример 1. Колебательное движение ситового корпуса 1 в вертикальной плоскости (данная траектория не реализуется в прототипе) создается в результате подачи импульсов переменного тока, равных по амплитуде и с нулевым сдвигом фаз между собой с выходов многопрограммного коммутатора 7 в каждую из обмоток 9 электромагнитов 5.

Одновременное увеличение электромагнитного поля над полюсами электромагнитов 5 при подаче управляющих импульсов в обмотки 9 приведет к увеличению сил отталкивания корпуса 1 от полюсов электромагнитов и, следовательно, к увеличению зазора между полюсами электромагнитов 5 и дном корпуса 1 в промежуток времени, равный длительности управляющих импульсов. В мо мент времени отсутствия управляющих импульсов величина зазора под действием силы веса корпуса 1 уменьшится и станет мень ше, чем в положении равновесия, но не равной нулю. В крайней нижней точке положения ситового корпуса 1 на него будут действовать выталкивающая сила, появившаяся в результате одновременной подачи следующего управляющего импульса на каждую из обмоток 9, и выталкивающая сила, появившаяся в результате накопления потенциальной энергии корпусом 1 в магнитном поле полюсов электромагнитов 5 вследствие смещения корпуса 1 ниже положения равновесия. Под действием указанных сил ситовой корпус 1 будет перемещаться вертикально вверх до крайней верхней точки.

Далее описанный процесс движения повторяется. Пружины 3 ограничивают движение корпуса 1 в горизонтальной плоскости, возможное вследствие неидеального испол о нения устройства.

Пример 2. Колебание корпуса вокруг оси, проходящей через центр дна корпуса 1.

Управляющие импульсы подаются поочередно на одну, то на другую пару обмотой 9 соседных полюсов электромагнитов 5.

В результате, противоположные края ситового корпуса 1 будут поочередно приподниматься и опускаться. От соскальзывания ситового корпуса. 1 вбок его предохраняют амортизирующие пружины 3, расположен20 ные симметрично по бокам корпуса.

Формула изобретения

1. Ситовой анализатор, содержащий корпус, набор сит и привод, отличающийся тем, что, с целью повышения эффективности рассева путем расширения диапазона амплитуды колебаний, ситовой анализатор снабжен источником переменного тока и коммутатозо ром, а привод содержит электромагниты, каждый из которых снабжен обмотками, подключенными к источнику переменного тока и коммутатору.

2. Ситовой анализатор по п. 1, отличающийся тем, что электромагниты установлены з5 симметрично по периметру дна корпуса, которое выполнено из диамагнитного материала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 332368, кл. G 01 и 15/02, 1968.

2. Авторское свидетельство СССР № 626840, кл. В 07 В 1/40, 1975 (прототип).
