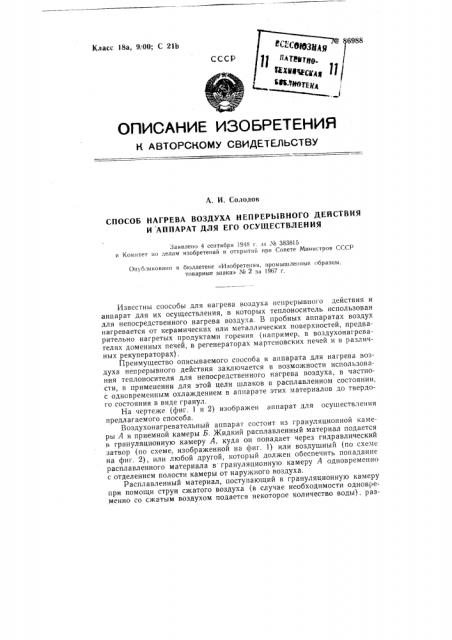

6988
Класс 18а, 9/00; С 21Ь
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЙ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
А. И. Солодов
СПОСОБ НАГРЕВА ВОЗДУХА НЕПРЕРЫВНОГО ДЕЙСТВИЯ
И АППАРАТ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
Заявлено 4 сентября 1948 r. за ¹ 383815 в Комитет Ilo делам изобретений и открытий прн Совете Министров СССР
Опубликовано в бюллетене «Изобретения, промышленные образны, товарные знаки» № 2 за 1967 г.
Известны способы для нагрева воздуха непрерывного действия и аппарат для их осуществления, в которых теплоноситель использован для непосредственного нагрева воздуха. В пробных аппаратах воздух нагревается от керамических или металлических поверхностей, предварительно нагретых продуктами горения (например, в воздухонагревателях доменных печей, в регенераторах мартеновских печей и в различных рекуператорах) .
Преимущество описываемого способа и аппарата для нагрева воздуха непрерывного действия заключается в возможности использования теплоносителя для непосредственного нагрева воздуха, в частности, в применении для этой цели шлаков в расплавленном состоянии, с одновременным охлаждением в аппарате этих материалов до твердого состояния в виде гранул.
На чертеже (фиг. 1 и 2) изображен аппарат для осуществления предлагаемого способа.
Воздухонагревательный аппарат состоит из грануляционной камеры А и приемной камеры Б. Жидкий расплавленный материал подается в грануляционную камеру А, куда он попадает через гидравлический затвор (по схеме, изображенной на фиг. 1) или воздушный (по схеме на фиг. 2), или любой другой, который должен обеспечить попадание расплавленного материала в грануляционную камеру А одновременно с отделением полости камеры от наружного воздуха.
Расплавленный материал, поступающий в грануляционную камеру при помощи струи сжатого воздуха (в случае необходимости одновременно со сжатым воздухом подается некоторое количество воды). раз¹ 86988
I бивается на отде.рьяные зерна-гранулы и вместе со струей воздуха попадает в приеглнуго камеру,Б. Для охлаждения гранул может быть использовано вдувание Ныли из твердого материала, которая, обволакивая отдельные зерна.„создает охлажденный поверхностный слой на каждой грануле. Во время своего движения гранулы, отдавая некоторую часть тепла, охлаждаются;а счет конвекции и лучеиспускания и оседают в приемной камере.
Холодный воздух, поступающий через нижнюю часть приемной камеры, проходит через столб гранулированного продукта и нагревается, одновременно охлаждая гранулированный продукт. Затем, смешиваясь с воздухом, поступающим для грануляции, уже нагретый воздух отводится через отверстие в верхней части аппарата и направляется к потребб и тел ю.
Гранулпрованный продукт «ьп.ружают в нижней части аппарата.
Конструкция механизма выгрузки может быть различной, но должна обеспечивать удаление гранулированного продукта из приемной камеры с одновременным отделением полосы камеры от наружного пространства.
Механизм разгрузки и подачи воздуха, изображенный на фиг. l, представляет гобой вращающийся поддон 1 с воздухораспределительной головкой 2, которые заключены в воздухонепроницаемую коробку 8. При помощи стационарного ножа 4 производится сброс гранулированного продукта с вращающегося поддона в приемную коробку 5, закрываемую зат«ором б, через который происходит выдача гранулированного продукта.
На фиг. 2 изображена конструкция аппарата для нагрева воздуха, в который разгрузка гранулированного продукта осуществляется при помощи патрубка с затвором, а подача холодного воздуха с помощью стационарной воздухораспределительной головки.
На чертеже показаны также: выдача гранулированного продукта — 7„поступление расплавленного материала — 8, выход нагретого воздуха — 9, поступление сжатого воздуха с небольшим количеством воды — 10, поступление сжатого воздуха в воздушный затвор грануляционной камеры — 11, поступление холодного воздуха в приемную камеру — - 12.
Предмет изобретения !. Способ нагрева воздуха в аппаратах непрерывного действия, отличающийся тем, что, с целью экономии топлива, в качестве теплоносителя для непосредственного нагрева воздуха, поступающего снизу в шахту аппарата, используют шлаки или иные материалы, находящиеся в. расплавленном состоянии.
2. Способ по п. 1, отличающийся тем, что применяемый для нагрева воздуха расплавленный теплоноситель переводят в твердое состояние посредством грануляции в грануляционной камере аппарата, 3. Способ по пп. 1 и 2, отличающийся тем, что грануляцию производят с помощью сжатого воздуха с одновременной подачей некоторого количества воды.
4, Способ по пп. l, 2 и 3, отличающийся тем, что, с целью ускорения образования гранул, вместе со сжатым воздухом в грануляционную камеру вдувают пыль для обволакивания гранул.
5. Аппарат для нагрева воздуха непрерывного действия, отличаюи ийся тем, что для разгрузки охлажденного гранулята в нем применен № 86988 вращающийся поддон, а для подачи холодного воздуха — воздухораспределительная головка, закрепленная на поддоне и заключенная вместе с ним в воздухонепроницаемую коробку.
6. Аппарат по п. 5, отличающийся тем, что для разгрузки охлажденного гранулята в нем применен патрубок с затвором, а для подачи холодного воздуха — стационарная воздухораспределительная головка.
Фиг 1 № 86988
8 а иг
