Штамп для пробивки отверстия
Иллюстрации
Реферат
Союэ Советскик
Социалистических
Реслублик

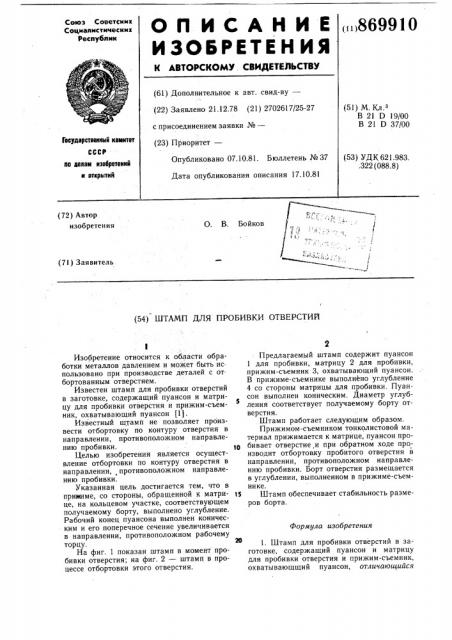

К АВТОРСКОМУ . СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.12.78 (21) 2702617/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з
В 21 D 19/00
В 21 D 37/00
Гееударетеенный кемнтет
Опубликовано 07.10.81. Бюллетень № 37
Дата опубликования описания 17.10.81 (53) УДК 621.983. .322 (088.8) по нелаи нэебретеннй н еткрмтнй (72) Автор изобретения
О. В. Бойков (7I) Заявитель (54) ШТАМП ДЛЯ ПРОБИВКИ ОТВЕРСТИЙ
Формула изобретения
Изобретение относится к области обработки металлов давлением и может быть ис. пользовано при производстве деталей с от бортованным отверстием.
Известен штамп для пробивки отверстий в заготовке, содержащий пуансон и матрицу для пробивки отверстия и прижим-съемник, охватывающий пуансон (1).
Известный штамп не позволяет произвести отбортовку по контуру отверстия в направлении, противоположном направлению пробивки.
Целью изобретения является осуществление отбортовки по контуру отверстия в направлении, противоположном направлению пробивки.
Указанная цель достигается тем, что в принаме, со стороны, обращенной к матри- IS це, на кольцевом участке, соответствующем получаемому борту, выполнено углубление.
Рабочий конец пуансона выполнен коническим и его поперечное сечение увеличивается в направлении, противоположном рабочему торцу.
На фиг. 1 показан штамп в момент пробивки отверстия; на фиг. 2 — штамп в процессе отбортовки этого отверстия.
Предлагаемый штамп содержит пуансон
1 для пробивки, матрицу 2 для пробивки, прижим-съемннк 3, охватывающий пуансон.
В прижиме-съемнике выполнено углубление
4 со стороны матрицы для пробивки. Пуансон выполнен коническим. Диаметр углубления соответствует получаемому борту отверстия.
Штамп работает следующим образом.
Прижимом-съемником тонколистовой материал прижимается к матрице, пуансон пробивает отверстие,и при обратном ходе производит отбортовку пробитого отверстия в направлении, противоположном направлению пробивки. Борт отверстия размещается в углублении, выполненном в прижиме-съемнике.
Штамп обеспечивает стабильность размеров борта.
1. Штамп для пробивки отверстий в заготовке, содержащий пуансон и матрицу для пробивки отверстия и прижим-съемник, охватывающщий пуансон, отличающийся
8699!0
Составитель В. Шацкий
Редактор П. Горькова Техред А. Бойкас Корректор Г. Назарова
Заказ 8714/15 Тираж 891 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 тем, что, с целью осуществления отбортовки по контуру со стороны, обращенной к матрице, на кольцевом участке, соответствующем получаемому борту, выполнено углубление.
2. Штамп по п. 1, отличающийся тем, что рабочий конец пуансона выполнен коническим, расширяющимся в направлении, противоположном рабочему торцу.
Источники информации, принятые во внимание при экспертизе
1. Малов А. Н. Технология холодной штамповки. Оборонгиз, М., 1963, с. 58, фиг. 23 «6».
