Устройство для изготовления деревянных поддонов

Устройство для изготовления деревянных поддонов

Иллюстрации

Показать все

Реферат



. УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ДЕРЕВЯННЫХ ПОДДОНОВ, включающее станину , раму с пуансонами, крышкуприжим элементов поддона, скобозабивной механизм и привод, отличающееся тем, что, с целью повьшения производительности, станина снабжена связанными верхней опорой вертикальными направляющими, на которых подвижно установлены рама и крышка-прижим, а на верхней опоре смонтированы цилиндры, штоки которых шарнирно связаны с крышкойприжимом .

СОЮЗ СОВЕТСКИХ соцИАлистических

РЕСПУБЛИК

„„su„„svo>so цц 8 27 F- 7/00 (Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2740520/29-15 (22) 23.03.79 (46) 30.10.84. Вюл. ¹ 40 (72) А.Б.Кац, Н.Н.Цветков, Л.M.Âèäãîëüö, А.Н.Сакелари и А.С.Михайлова (53) 621.886.002.5:674.028.3 (088.8) (56) 1. Авторское свидетельство СССР № 516524, кл . В 27 F 7/06, 1974.

2. Авторское свидетельство СССР № 516523, кл . В 27 F 7/06, 1974 (прототип). (54) (57). УСТРОИСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ДЕРЕВЯННЫХ ПОДДОНОВ, включающее станину, раму с пуансонами, крышку- . прижим злементов поддона, скобозабивной механизм и привод, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, станина снабжена связанными верхней опорой вертикальными направляющими, на которых подвижно установлены рама и крышка-прижим, а на верхней опоре смонтированы цилиндры, штоки которых шарнирно связаны с крышкой870130!

20

Изобретение относится к деревообр абатывающей промышленности.

Известен скобосшивной станок, состоящий из корпуса, поворотной рамы, прижимной крьппки и узла забивки скоб,(1 1.

Известно также устройство для из". готовления деревянных поддонов, включающее станину, раму с. пуансонами, крьппку-прижим элементов поддона, скобозабивной механизм и привод. (2 3.

Недостатком известных устройств является низкая производительность.

Цель изобретения — повышение производительности.

Это достигается тем, что в предложенном устройстве станина снабжена связанными верхней опорой вертикальными направляющими, на которых подвижно установлены рама и крышкаприжим, а на верхней опоре смонтированы цилиндры, штоки которых шарнирно связаны с крышкой-прижимом.

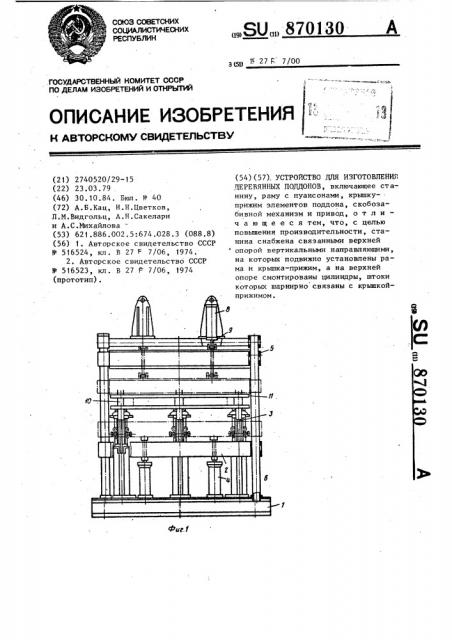

На фиг. 1 изображено устройство для изготовления деревянных подцонов вид спереди, на фиг. 2 — то же, вид сверху, на фиг. 3 — то же, об- щий вид.

Устройство включает станину 1, на которой в нижней части смонтирована рама 2 с пуансонами 3 и приводом 4, а в верхней части — крьппка-прижим 5

Станина 1 имеет вертикальные направляющие 6, связанные между собой верхней опорой 7. Рама 2 и крьппкаприжим 5 подвижно установлены на вертикальных направляющих б. На верхней опоре 7 смонтированы цилиндры 8, штоки 9 которых шарнирно связаны с крышкой-прижимом .5, под которой размещают элементы 10 поддона 11.

Устройство работает следующим образом.

Элементы 10 размещают между рамой 2 над пуансонами 3, включением цилиндров 8 фиксируют элементы 10 крышкой-прижимом 5, включают пуансоны 3, которые крепят элементы 10 между, собой, после чего при помощи штоков 9 и цилиндров 8 крьппкуприжим 5 поднимают вверх, выгружают поддон 11 и вновь загружают элементы 10.

Затем цикл работы повторяется.
