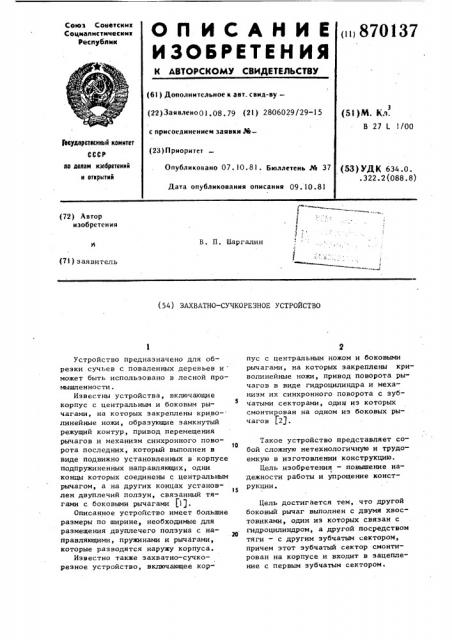

(72) Автор изобретения

В. П. Шаргалин (7! ) заявитель (54) ЗАХВАТНО-СУЧКОРЕЗНОЕ УСТРОЙСТВО чагов (2).

Устройство предназначено для обрезки сучьев с поваленных деревьев и может быть использовано в лесной промышленности.

Известны устройства, включающие корпус с центральным и боковым рычагами, на которых закреплены криволинейные ножи, образующие замкнутый режущий контур, привод перемещения рычагов и механизм синхронного пово1О рота последних, который выполнен в виде подвижно установленных в корпусе подпружиненных направляющих, одни концы которых соединены с центральным рычагом, а на других концах установ15 лен двуплечий ползун, связанный тягами с боковыми рычагами Ei7.

Описанное устройство имеет большие размеры по ширине, необходимые для размещения двуплечего ползуна с направляющими, пружинами и рычагами, которые разводятся наружу корпуса.

Известно также захватно-сучкорезное устройство, включающее корпус с центральным ножом и боковыми рычагами, на которых закреплены криволинейные ножи, привод поворота рычагов в виде гидроцилиндра и механизм их синхронного поворота с зубчатыми секторами, однц из которых смонтирован на одном из боковых рыТакое устройство представляет собой сложную нетехнологичную и трудоемкую в изготовлении конструкцию.

Цель изобретения — повышение наl дежности работы и упрощение конструкции.

Цель достигается тем, что другой боковый рычаг выполнен с двумя хвостовиками, один из которых связан с гидроцилиндром, а другой посредством тяги — с другим зубчатым сектором, причем этот зубчатый сектор смонтирован на корпусе и входит в зацепление с первым зубчатым сектором.

870137

На втором зубчатом секторе смонтироввп нож для обрезки вершин деревьев.

На чертеже изображено захватносучкорезное устройство. Оно содер" жит корпус 1 с центральным ножом 2 и боковыми рычагами 3 и 4,на которых установлены криволинейные ножи 5.

Привод поворота рычагов выполнен в виде гидроцилиндра 6. Механизм их син- 1О хронного поворота включает в себя зубчатые секторы 7 и 8. Зубчатый сектор

7 смонтирован на рычаге 3, зубчатый сектор 8 - на корпусе. Рычаг 4 выполнен с хвостовиками 9 и 10.. Хвостовик 9 связан с гидроцилиндром 6, а хвостовик 10 посредством тяги 11 с зубчатым сектором 8. На зубчатом секторе 8 смонтирован нож 12 для обрезки вершин деревьев. 20

Устройство работает следующим образом.Шток гидроцилиндра б, выдвигаясь, приводит в движение рычаг 4, Последний через тягу 11 передает усилие зубчатым секторам 7 и 8, которые, взаимодействуя между собой, поворачивают рычаг 3 в противоположном направлении, обеспечивая поворот рычагов с равными угловыми скоростями.

Предлагаемая конструкция по сравнению с известными более надежна в работе, имеет меньшую массу и габариты, менее трудоемка в изготовлении.

Формула изобретения

1. Захватно-сучкореэное устройство, включающее корпус с центральВ ным ножом и боковыми рычагами, на которых закреплены криволинейные ножи, привод поворота рычагов в виде гидроцилиндра и механизм их синхронного поворота с зубчатыми секторами, один иэ которых смонтирован на одном из боковых рычагов, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности работы и упрощения конструкции, другой боковой рычаг выполнен с двумя хвостовиками> один иэ которых связан с гндроцилиндром, а другой посредством тяги— с другим зубчатым сектором, причем этот зубчатый сектор смонтирован на корпусе и входит в зацепление с первым зубчатым сеткором.

2. Устройство по п.l, о т л и ч аю щ е е с я тем, что на втором зубчатом секторе смонтирован нож для обрезки вершин деревьев.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 565820, кл. В 27 L 1/00, 1976.

2. Авторское свидетельство СССР

N 408791, кл. В 27 L !/00, 1972 (прототип).
