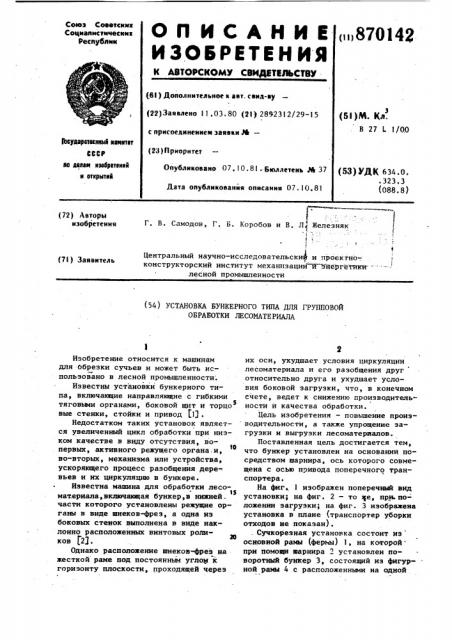

Изобретение относится к машинам для обрезки сучьев и может быть использовано в лесной промышленности;

Известны установки бункерного типа, включающие направляющие с гибкими тяговыми органами, боковой щит и торцо вые стенки, стойки и привод (1 .

Недостатком таких установок является увеличенный цикл обработки при низком качестве в виду отсутствия, вопервых, активного режущего органа.и, so-вторых, механизма или устройства, ускоряющего процесс разобщения дере-. вьев и их циркуляцию в бункере.

Известна машина для обработки лесо33 материала, включающая бункер,в нижней части которого установлены режущие органы в виде шнеков-фрез, а одна из боковых стенок выполнена в виде наклонно расположенных винтовых роли» ков $2) .

Однако расположение шнеков-фрез иа жесткой раме под постоянным углом к горизонту плоскости, проходящей через их оси, ухудшает условия циркуляции лесоматериала и его разобщения друг относительно друга и ухудшает условия боковой загрузки, что, в конечном счете, ведет к снижению производительности и качества обработки.

Цель изобретения — повышение производительности, а также упрощение загрузки и выгрузки лесоматериалов.

Поставленная цель достигается тем, что бункер установлен на основании посредством шарнира, ось которого совмещена с осью привода поперечного транспортера.

На фиг. изображен поперечный вид установки; на фиг. 2 — то же, при.положении загрузки: на фиг. 3 изображена установка в плане (транспортер уборки отходов не показан). . Сучкорезная установка состоит из основной рамы (ферыя) 1, íà которой при помощи шарнира 2 установлен поворотный бункер 3, состоящий из фигурной рамы 4 с расположенными на одной

3 8701 стороне шнекщвым сучкорезным устройством 5, а на другой стороне — поперечным цепным транспортером 6, и торцовых стенок 7. Плоскость поперечного транспортера 6 и плоскость, проходящая через оси шнекового устройства 5, расположены под некоторым постоянным углом.

Рама 4 состоит из фигурных балок 8, соединенных между собой поперечинами

9 и 10, Поворот рамы 4, а следователь- 10 но и бункера 3, осуществляется от гидроцилиндров 11> шарнирно соединенных с основной рамой 1 и рамой 4.

Шнековое сучкорезное устройство 3 состоит из двух шнековый блоков 12 и

13, состоящих из шнековых барабанов

14 с режущими кромками 15, расположенными по винтовой линии. <1алы 16 шнековых барабанов 14 установлены в подшипниковых опорах 17 и соединены между

20 собой. Опоры 17 закреплены на фигурных балках 8. Подшипниковые опоры 17 являются одновременно копирами и воспринимают также динамические нагрузки.

Каждый чнековый блок снабжен индивидуальным реверсивным приводом 18.

Снизу шнековых барабанов 14 на раме 4 закреплена решетка 19 для дробления сучьев.

Поперечный цепной транспортер 6 со-<

10 стоит из секций 20, закрепленйвж на фигурных балках 8 и на цепных контурах 21, на которых смонтированы равномерно расположенные упоры 22. Ведущие звездочки 23 закреплены на валах

24, которые с промежуточными валами 25 и муфтами 26 образуют приводную линию валопровода, соединенного с ревер-, сивным приводом 27, расположенным на основной раме 1. Ось валопровода совмещена с осью поворота бункера 3. Цеп- 0 ной контур 21 в верхней части каждой секции 20 огибает ведомые звездочки

28. В верхней (или нижней) части поперечного транспортера 6 установлены поворотные рычаги 29, снабженные при- 45 водами, например, от гидроцилиндров (на фигурах не показаны) . Между секциями 20 закреплены. отбойные щиты 30.

На основной раме 1 в ее нижней части установлен шнековый транспортер

31 ° предназначенный для удаления дробленой массы сучьев в продольном направлений. Транспортер 31 снабжен приводом, Работа установки осуществляется 55 следующим образом.

Группа деревьев при помощи одного из известных способов подается в бун42 4 кер 3, который гидроцилиндрами 11 повернут перед этим в исходное положение согласно фиг ° 2.

После загрузки бункера 3 последний при помощи гидроцилиндра 11 поворачивается в направлении А до одного из рабочих положений. Одновременно с поворотом бункера 3 включаются приводы 18 шнекового устройства 5 и привод 27 поперечного транспортера

6, а поворотный рычаг 29 остается в положении рабочего процесса (т. е. процесса обработки), при котором предотвращаются выброс деревьев из бункера 3.. В рабочем процессе группе деревьев при помощи поперечного транспортера 6 и рычага 29 придается вращательное движение, при котором деревья в определенные моменты контактируют со шнеками, режущие кромки которых осуществляют обработку деревьев.

В процессе вращательного движения группы деревьев имеет место также их разобщение, когда очередное дерево доходит до рычага 29 и под действием собственного веса с цругой скоростью перемещается в нижнюю часть бункера

3. Всем поперечным перемещениям группы деревьев сопутствует как обломка сучьев (с последующей затеМ зачисткой шнеками), так и вращательное движение каждого дерева относительно своей оси.

Для увеличения интенсивности процесса разобщения, а следовательно, и обработки поворотом бункера 3 достигается изменение угла наклона, поперечного транспортера 6 относительно горизонта, т. е. варьируя этим углом наклона, достигается более быстрое разобщение, более частое прохождение деревьев через шнековое устройство, что естественно, приводит к более качественной обработке деревьев и к более высокой производительности.

При необходимости в процессе обработки бункер 3 может поворачиваться в направлении А и в обратном направлении, причем процесс реверсирования по-. ворота может осуществляться как оператором непосредственно, так и автоматически.

После окончания обработки бункер 3 поворачивается в положение выгрузки(см. Фиг. 1 положение выгрузки) упор

22 убирается и обработанная группа деревьев при помощи поперечного транспортера выгружается для г1оследующих

<операций.

8701

Поворотный бункер наряду с ускорением цикла обработки и улучшением качества обработки эа счет поворота бункера позволяет снизить высотные габариты загрузочных и приемных устройств.

Предлагаемую установку целесообразно применять как для группы целых деревьев, так и для группы сортиментов, > групповая разделка которых производит- 10 ся до обрезки сучьев. В этом случае размеры бункера в осевом направлении соответствуют максимальной длине сортимента, что приводит к снижению веса и уменьшению габарита по длине. 15

Формула изобретения

Установка бункерного типа для групповой обработки лесоматериала, вклю42 d чающая основание, бункер, образованный торцовьачи стенками и боковьвеи наклонными стенками, на одной из которых смонтирован поперечный .транспортер, а на второй — продольно расположенные шнеки с режущими кромками, отличающаяся тем, что, с целью повышения.производительностй и упрощения загрузки и выгрузки лесоматериалов, бункер установлен на основании посредством шарнира, ось которого совмещена с осью привода поперечного транспортера.
