Мусоросборник
Иллюстрации
Реферат

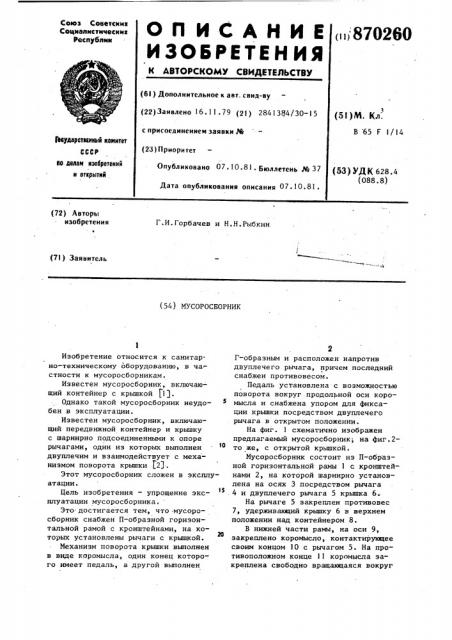

ОП ИСАНИЕ
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсмик
Социалистические
Республим
< 870260 (6l) Дополнительное к авт, свид-ву (22)Заявлено 16.11.79 (21) 28413 4/30-15 (51)M. Кл.
В 65 F 1/14 с присоединением заявки РЙ
3ЪвуАерстеенкый кюмктет (23) Приоритет
Опубликовано o7 ° 10.81 ° Бюллетень № 37
Дата опубликования описания 07
IIo делам иэобретений и еткрытнй (53) УДК 628.4 (088.8) (72) Авторы изобретения
Г.И.Горбачев и Н,Н.Рыбкин (71) Заявитель (54) МУСОРОСБОРНИК
Изобретение относится к санитарно-техническому оборудованию, в ча= стности к мусоросборникам.
Известен мусоросборник, включаю- щий контейнер с крышкой (1J.
Однако такой мусоросборник неудобен в эксплуатации.
Известен мусоросборник, включающий передвижной контейнер и крышку с шарнирно подсоединенными к опоре рычагами, один из которых выполнен двуплечим и взаимодействует с механизмом поворота крышки j2J.
Этот мусоросборник сложен в эксплуатации.
Цель изобретения — упрощение экс1j плуатации мусоросборника.
Это достигается тем, что .мусоросборник снабжен П-образной горизонтальной рамой с кронштейнами, на ко20 торых установлены рычаги с крышкой.
Механизм поворота крышки выполнен в виде коромысла, один конец которого имеет педаль, а другой выполнен
Г-образным и расположен напротив двуплечего рычага, причем последний снабжен противовесом.
Педаль установлена с возможностью поворота вокруг продольной оси коромысла и снабжена упором для фиксации крышки посредством двуплечего рычага в открытом положении.
На фиг. 1 схематично изображен предлагаемый мусоросборник; на фиг.2то же, с открытой крышкой.
Мусоросборник состоит из П-образной горизонтальной рамы 1 с кронштейнами 2, на которой шарнирно установлена на осях 3 посредством рычага . 4 и двуплечего рычага 5 крышка 6..
На рычаге 5 закреплен противовес
7, удерживающий крьппку 6 в верхнем положении над контейнером 8.
В нижней части рамы, на оси 9, закреплено коромысло, контактирункцее своим концом 10 с рычагом 5. На противоположном конце ll коромысла закреплена свободно вращающаяся вокруг
870260
3 продольной оси коромысла педаль 12 с упором 13.
Устройство работает следукицим образом.
При нажатии ногой на педаль 12 коромысло, поворачиваясь вокруг оси
9 и взаимодействуя с рычагом 5, отклоняет крышку б, открывая контейнер
8 для загрузки в него мусора, при этом контейнер будет открыт до тех нор, пока педаль 12 отклонена в нижнее положение. Когда нагрузка снята с педали 12, под действием противовеса 7 крышка 6 и кинематически связанная с ней педаль 12 .возвращаются в исходное положение.
Для удобства удаления контейнера
8 из мусоросборника педаль 12 новорачивают вокруг продольной оси коромысла, а крышку открывают и удерживают в этом положении упором 13..
Данный мусоросборник прост по кон. струкции и удобен в эксплуатации. один из которых выполнен двуплечим и взаимодействует с механизмом поворота крышки, о т л и ч а ю щ и й— с я тем, что, с целью упрощения
его эксплуатации, он снабжен П-образной горизонтальной рамой с кронштейнами, на которых установлены рычаги с крышкой.
2. Мусоросборник по п. 1., о т
)p л и ч а ю шийся тем, что механизм поворота крышки выполнен в виде коромысла, один конец которого имеет педаль, а другой — выполнен Г-образным и расположен напротив двупле) че "о рычага,,причем последний снабжен противовесом.
3. Мусоросборник по пп. 1 и 2, отличающийся тем, что педаль установлена с возможностью поворота вокруг продольной оси коромысла и снабжена упором для фиксации крышки посредством двуплечего рычага в открытом положении.
Формула изобретения
1. Мусоросборник включающий пере1 движной контейнер и крышку с шарнирно подсоединенными к опоре рычагами, МО
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ Ф 1251213, кл. 81 4 3, 1960.
2. Патент Франции Ф )402547, кл. В 65 F, )965 (прототип).
8702ЬО
Составитель Н.Рыбкин
Редактор С.Суркова Техред М.Голинка Корректор Ю.Макаренко
Заказ 8731 23 Тираж 744 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
