№ 87038

Класс 5а, 17

СССР

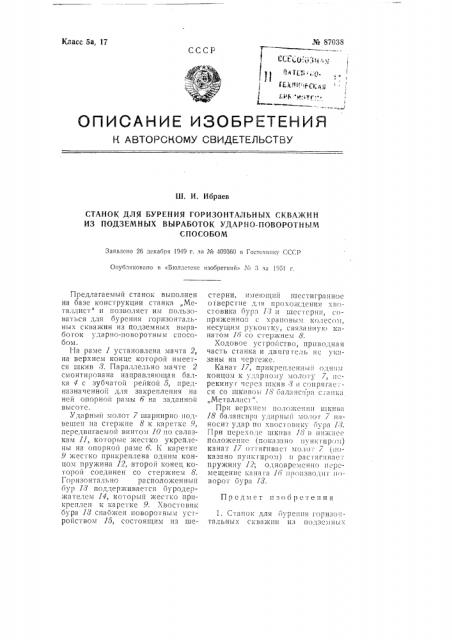

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ш. И. Ибраев

СТАНОК ДЛЯ БУРЕНИЯ ГОРИЗОНТАЛЬНЫХ СКВАЖИН

ИЗ ПОДЗЕМНЫХ ВЫРАБОТОК УДАРНО-ПОВОРОТНЫМ

СПОСОБОМ

Заявлено 26 декабря 1949 г. аа № 409360 в Гостекпику СССР

Опубликовано и «Б1оллетеие изобретни!!» № 3 аа 1951 г.

Предмет изобретения

Предлагаемый станок выполнен на базе конструкции станка „Металлист" и позволяет им пользоваться для оурения горизонтальных скважин из подземных выработок ударно-поворотным способом.

Ня раме 1 установлена мачта 2, на верхнем конце которой имеется шкив 8. Параллельно мачте 2 смонтирована направляющая балка 4 с зубчатой рейкой 5, предназначенной для закрепления на ней опорной рамы 6 на заданной высоте.

Ударный молот 7 шарнирно иодI3QIlIcI! IIII с е17?кне 8 и I<8 f7P. кс 9, передвигаемой винтом 10 по салазкам 11, которые жестко укреплены на опорной раме 6. К каретке

9 жестко прикреплена одним концом пружиня 12, второй конец которой соединен со стержнем 8.

Горизонтально расположенный бур 18 поддерживается буродержятелсм 14, который жестко прикреплен к каретке 9. Хвостовик бура 18 снабжен поворотным устройством 15, состоящим из шестерни, имеющий !пестиграннос отверстие для прохождения хвостовикч буря 17 и шестерни, сопряженной с храиовым колесом, несущим рукоятку, связя иную канатомм 16 со стержнем 8.

Ходовое устройство, приводная часть станка и двигатель нс указаны на чертеже.

Канат 17, прикрепленный одн.1,",! концом к ударному молоту 7, и рекинуг через и3кив 8 и сопрягяе;ся со шкивом 18 баланс!!ря с. яик»

„М еталлист".

При Всpх не а! НОЛО?кен l!11 и!кн13!!

18 балансира удярныи ..1о!01 7 нянОсит удя17 по х130с! Овику бу1?я 1 ?.

При переходе шкива 18 в нижисеПОЛО?КЕНI!Е (ПО К!1 3Я Но Иl НКТИ 17(! ".,1) канат 17 oтл!гив!!ет молот 7 (3!оказано пупкти1?оа!) и растягивает пружину 12; одновременно перемещение кяията 16 и170изводи! i!0ворот буря 13.

1. Станок для бурения горизонтальных скважин из иодзеа!Иых № 87038 выраооток ударно-поворотным способом с использованием конструкции ударного станка с балансиром, отли чающийся тем, что он снабжен мачтой со шкивом, через который проходит соединяющий балансир с ударным молотом канат, причем параллельно мачте смонтирована направляющая балка с зубчатой рейкой, предназначенной для закрепления опорной рамы на заданной высоте.

2. Станок ио и. 1, отличающи и с я rñëI, что, с цель1О приб 111ЖЕНИ Я МОЛОТЯ I ТЫЛЬНОЙ 1Я СТИ бура по мере углубления последнего, ударный молот подвешен на салазках, передвигаемых винтом по каретке.

3. Станок пп. 1 и 2, orëè÷àþшийся тем, что, с целью поворота бура после каждого удара молота, хвостовик бура снабжен поворотным устройством, состоящим из шестерни, имеющей шестиграьное отверстие для хвостовика, и шестерни, сопряженной с храповь1м колесом, несущим руКОЯ i и, СВЯЗ I IIII) IO КЯ11ЯТОЫ С Л(0

ЛОТОМ.
