Устройство для гашения колебаний разрезных пролетных строений моста

Устройство для гашения колебаний разрезных пролетных строений моста

Иллюстрации

Показать все

Реферат

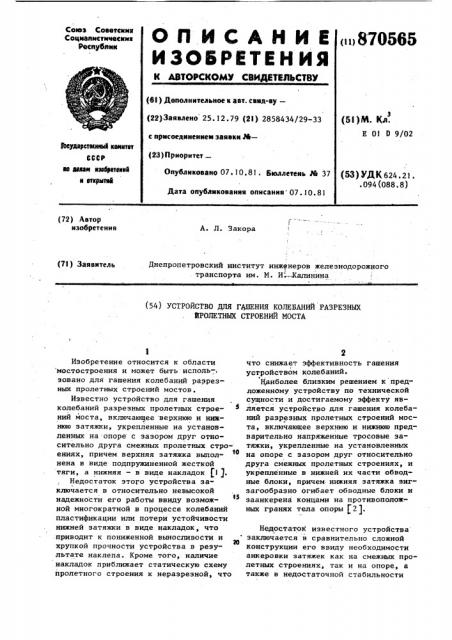

(72) Автор изобретения

А. Л. Закора (7! ) Заявитель

Днепропетровский институт инженеров железнодорожного . транспорта им. М. И . Калинина (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ КОЛЕБАНИЙ РАЗРЕЗНЫХ

ЙРОЛЕТНЫХ СТРОЕНИЙ МОСТА

Изобретение относится к области мостостроения и может быть исполь-, зовано для гашения колебаний раэрезных пролетных строений мостов.

Известно устройство для гашения колебаний разрезных пролетных строений моста, включающее верхнюю и нижнюю затяжки, укрепленные на установленных на опоре с зазором друг относительно друга смежных пролетных строениях, причем. верхняя затяжка выполнена в виде подпружиненной жесткой тяги, а нижняя — в виде накладок (! g.

Недостаток этого устройства за" ключается в относительно невысокой надежности его работы ввиду возмож15 ной многократной в процессе колебаний пластификации или потери устойчивости нижней затяжки в виде накладок, что .приводит к пониженной выносливости и

20 хрупкой прочности устройства в результате наклепа. Кроме того, наличие накладок приближает статическую схему пролетного строения к неразрезной, что

2 что снижает эффективность гашения устройством колебаний.

Наиболее близким решением к предложенному устройству по технической сущности и достигаемому эффекту является устройство для гашения колебаний разрезных пролетных строений моста, включающее верхнюю и нижнюю предварительно напряженные тросовые затяжки, укрепленные на установленнькк на опоре с зазором друг относительно друга смежных пролетных строениях, и укрепленные в нижней их части обводные блоки, причем. нижняя затяжка зигзагообразно огибает обводные блоки и заанкерена концами на противоположных гранях тела опоры l 2).

Недостаток известного устройства заключается в сравнительно сложной конструкции его ввиду необходимости анкеровки затяжек как на смежных пролетных строениях, так и на опоре, а также в недостаточной стабильности

Формула изобретения (3 8 гашения колебаний в широком диапазоне.

Цель изобретения — упрощение конструкции устройства и повышение стабильности гашения колебаний в широком диапазоне за счет обеспечения возможности регулирования натяжения тросовых затяжек.

Цель достигается тем, что устройство для гашения колебаний разрезных пролетных строений моста, включающее верхнюю и нижнюю предварительно напряженные тросовые затяжки, укрепленные на установленных на опоре с зазором друг относительно друга смежных пролетных строениях, и укрепленные в нижней их части обводные блоки, устройство снабжено натяжным приспособлением и укрепленными на смежных пролетных строениях в верхней их части дополнительными обводными блоками, причем верхняя и нижняя затяжки выполнены за одно целое в виде замкнутого троса, огибающего основные и дополнительные обводные блоки в вертикальном и горизонтальном направлениях.

При этом натяжное приспособление может быть выполнено в виде размещенного в зазоре между смежными пролетными строениями талрепа с захватами по концам, прикрепленным к противдположным участкам замкнутого троса.

На фиг. 1 изображено предлагаемое устройство но фасаду моста, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит основные 1 и дополнительные обводные блоки 2, укрепленные на смежных пролетных строениях 3, 4 соответственно в нижней и верхней их частях, предварительно напряженные тросовые верхнюю и нижнюю затяжки, выполненные за одно целое в

Ф виде замкнутого троса 5, огибающего обводные блоки 1,: 2 в вертикальном и горизонтальном направлениях.

Устройство снабжено также натяжным приспос !блением, которое может быть выполнено в виде размещенного в зазоре межцу смежными пролетными строениями 3, 4 талрепа б с захватами 7 по концам, прикрепленными к противоположным участкам замкнутого троса 5. Захваты 7 могут быть использованы также для стыковки концов троса 5, Устройство работает следующим образом. Под воздействием динамической нагрузки возникают колебанияспролет705б5 ( ных строений 3, 4, торцы которых переЭ мещаются при этом друг относительно ( друга, вследствие чего огибающий об1 водные блохи 1 2 замкнутый трос 5 будет попеременно удлиняться или укорачиваться. Возник иощее при этом трение между отдельны! !и проволоками троса 5 и трение в обэодных блоках 1, 2 ( обеспечивает гашение колебаний смеж( ных пролетных строений 3, 4.

Эффективность гашения колебания зависит от степени натяжения замкнутого

1 троса 5 посредством натяжного приспособления, что позв! лит обеспечивать также стабильность гашения колебаний в широком диапазоне.

1. Устройство д!!я гашения колебаний разреэных пролетны строений моста, включающее верхнюю и нижнюю предварительно напряженные тросовые затяжки, 1 укрепленные на установленных на опоре с зазором друг относительно друга смежных пролетных строениях, и укреп( ленные в нижней их части обводные блоки, о т л и ч а ю, щ е е с я тем, что„ с целью упрощения конструкции устройства и повышения стабильности гашения колебаний широком диапазоне ( за счет обеспечени!1 всзмржности регулирования натяжени TpocoBb!x затяжек„ оно снабжено натяжным приспособлением .и укрепленными на Смежных пролетных

1 строениях в верхне!1 их части дополнительными обводны!1и блоками, причем верхняя и нижняя затяжки выполнены эа одно целое в виде замкнутого троса, 40 огибающего основны и дополнительные обводные блоки в вертикальном и горизонтальном направлениях.

2. Устройство .по и. 1, о т л и— ч а ю щ е е с я т м, что натяжное

45 приспособление вып лнено в виде размещенного в зазоре между смежными про1 летными строениями талрепа с захватами по концам, прикрепленными к противоположным участказ эакнутого троса.

Источники и! формации, принятые во внима е при экспертизе

1. Авторское св етельство СССР

В 657110, кл. Е 01iD 9/02, 1977.

2. Авторское свидетельство. СССР

55 ио заявке Р 2853925/29-33, кл. Е 01 0 9/02, 14.12.79.
