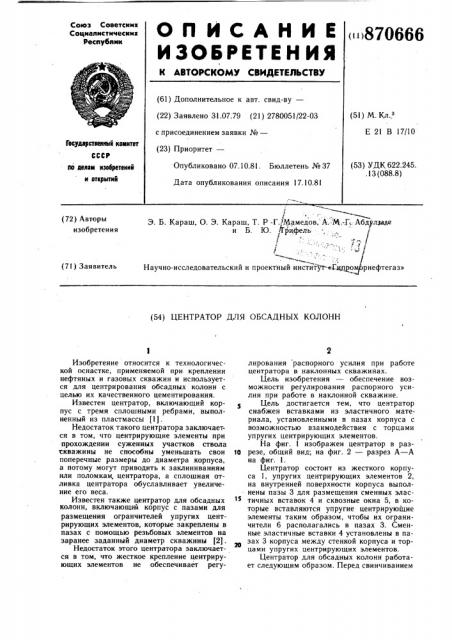

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.07.79 (21) 2780051/22-03 с присоединением заявки №вЂ” (51) М. Кл.,з

Е 21 В 17/10 (23) Приоритет—

Гесударстееллмк камитет

СССР

Опубликовано 07.10.81. Бюллетень №37

Дата опубликования описания 17.10.81 (53) УДК 622.245.. l 3 (088.8) по делам изееретений и еткрмтий

Э. Б. Караш, О. Э. Караш, Т. P -Г., Мамедов, А.:М.-Г. Абд лзада и Б. Ю. ffрифель

Научно-исследовательский и проектный инстйтут"жГщппо рнефтегаз» (72) Авторы изобретения (7!) Заявитель (54) ЦЕНТРАТОР ДЛЯ ОБСАДНЫХ КОЛОНН

Изобретение относится к технологической оснастке, применяемой при креплении нефтяных и газовых скважин и используется для центрирования обсадных колонн с целью их качественного цементирования.

Известен центратор, включающий корпус с тремя сплошными ребрами, выполненный из пластмассы (1).

Недостаток такого центратора заключается в том, что центрирующие элементы при прохождении суженных участков ствола скважины не способны уменьшать свои поперечные размеры до диаметра корпуса, а потому могут приводить к заклиниваниям или поломкам. центратора, а сплошная отливка центратора обуславливает увеличение его веса.

Известен также центратор для обсадных колонн, включающий корпус с пазами для размещения огранчителей упругих центрирующих элементов, которые закреплены в пазах с помощью резьбовых элементов на заранее заданный диаметр скважины (2J

Недостаток этого центратора заключается в том, что жесткое крепление центрирующих элементов не обеспечивает регулирования распорного усилия при работе центратора в наклонных скважинах.

Цель изобретения — обеспечение возможности регулирования распорного усилия при работе в наклонной скважине.

Цель достигается тем, что центратор снабжен вставками из эластичного материала, установленными в пазах корпуса с возможностью взаимодействия с торцами упругих центрирующих элементов.

На фиг. изображен центратор в раз-! о резе, общий вид; на фиг. 2 — разрез А — А на фиг. l.

Центратор состоит из жесткого корпуса 1, упругих центрирующих элементов 2, на внутренней поверхности корпуса выпол. нены пазы 3 для размещения сменных эластичных вставок 4 и сквозные окна 5, в которые вставляются упругие центрирующие элементы таким образом, чтобы их ограничители 6 располагались в пазах 3. Сменные эластичные вставки 4 установлены в пазах 3 корпуса между стенкой корпуса и торцами упругих центрирующих элементов.

Центратор для обсадных колонн работает следующим образом. Перед свинчиванием

870666

Формула изобретения

3 очередной трубы с колонной в окна 5 корпуса 1 центратора с внутренней стороны вставляются упругие центрирующие элементы 2 и в пазы 3 корпуса эластичные вставки 4, после чего центратор в сборе одевается снизу на трубу и последняя свинчивается с колонной. Сменные эластичные вставки для каждого типоразмера колонны подбираются в зависимости от кривизны ствола на интервале конечного расположения центратора и обладают расчетной упругой деформацией, которая, складываясь с неизменной упругой деформацией центрирующего элемента по величине, обеспечивает компенсацию нормального бокового давления на центрирующие элементы.

Корпус и упругие центрирующие элементы с целью упрощения технологии изготовления и уменьшения веса могут быть изготовлены из полимерного композиционного материала. Например, корпус — из стеклотекстолита, а упругие центрирующие элементы — из хлорированного полиэтилена.

При спуске колонны в момент прохождения препятствий в виде сужений ствола осевая нагрузка на центратор передается муфтой обсадной колонны, благодаря чему уменьшаются поперечные размеры центратора за счет спрямления центрирующих элементов и изменения формы эластичных вставок. Наличие пазов в корпусе и ограничителей центрирующих элементов позволяет не увеличивать поперечные размеры центратора.

Технико-экономическая эффективность изобретения складывается из упрощения конструкции и технологии изготовления, повышения надежности в работе, снижения веса и улучшения технологичности испольs зования на обсадных колоннах любого диаметра, а также из снижения убытков, связанных с некачественным (односторонним) цементированием обсадных колонн.

1. Центратор для обсадных колонн, включающий корпус с пазами для размещения ограничителей упругих центрирующих элементов, отличающийся тем, что, с целью обеспечения возможности регулирования распорного усилия при работе в наклонных скважинах, он снабжен вставками из эластичного материала, установленными в пазах корпуса с возможностью взаимодействия с торцами упругих центрирующих элементов.

2. Центратор по п. 1, отличающийся тем, что корпус и упругие центрирующие элементы выполнены из полимерного композиционного материала.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3963075, кл. 166 — 241, опублик. 1966.

2. Патент США № 3282349, кл. 166 †2. опублик. 1966 (прототип).
