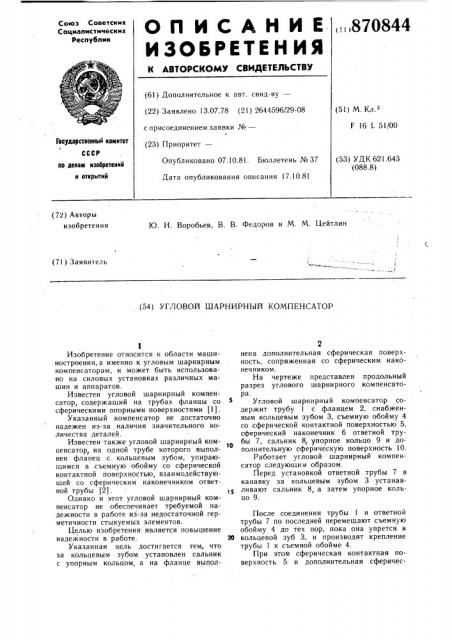

О Il И С А Н И Е, 870844

ИЗОБРЕТЕН ИЯ

Союз Советскнк

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.07.78 (21) 2644596/29-08 (51) М,К.

F 16 L 5!/00 с присоединением заявки №вЂ”

Государствеииый комитет

СССР (23) Приоритет— (53) УДК 621.643 (088.8) Опубликовано 07.10.81. Бюллетень № 37

Дата опубликования описания 17.10.81 по делам изобретеиий и открытий (72) Авторы изобретения

Ю. Н. Воробьев, В. В. Федоров и M. M. Цейтлин (71) Заявитель (54) УГЛОВОЙ ШАРНИРНЫЙ КОМПЕНСАТОР

Изобретение относится к области маши,ностроения, а именно к угловым шарнирным компенсаторам, и может быть использовано на силовых установках различных машин и аппаратов.

Известен угловой шарнирный компенсатор, содержащий на трубах фланцы со сферическими опорными поверхностями (1).

Указанный компенсатор не достаточно надежен из-за наличия значительного количества деталей.

Известен также угловой шарнирный компенсатор, на одной трубе которого выполнен фланец с кольцевым зубом, упирающимся в с ьемную обойму со сферической контактной поверхностью, взаимодействующей со сферическим наконечником ответной трубы (2) .

Однако и этот угловой шарнирный компенсатор не обеспечивает требуемой надежности в работе из-за недостаточной герметичности стыкуемых элементов.

Целью изобретения является повышение надежности в работе.

Указанная цель достигается тем, что за кольцевым зубом установлен сальник с упорным кольцом, а на фланце выпол2 нена дополнительная сферическая поверхность, сопряженная со сферическим наконечником.

На чертеже представлен продольный разрез углового шарнирного компенсатора.

Угловой шарнирный компенсатор содержит трубу 1 с фланцем 2, снабженным кольцевым зубом 3, съемную обойму 4 со сферической контактной поверхностью 5, сферический наконечник 6 ответной трубы 7, сальник 8, упорное кольцо 9 и дополнительную сферическую поверхность 10.

Работает угловой шарнирный компенсатор следующим образом.

Перед установкой ответной трубы 7 в канавку за кольцевым зубом 3 устанавливают сальник 8, а затем упорное кольцо 9.

После соединения трубы 1 и ответной трубы 7 по последней перемещают сьемную обойму 4 до тех пор, пока она упрется в

20 кольцевой зуб 3, и производят крепление трубы 1 к съемной обойме 4.

При этом сферическая контактная поверхность 5 и дополнительная сферичес870844

Формула изобретения

Составитель Л. Зубок

Редактор Н. Козлова Техред А. Бойкас Корректор М. Коста

Заказ 8388/5 Тираж 1009 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, г 4 кая поверхность 10 обхватывает сферический наконечник 6, ответной трубы 7.

Для обеспечения подвижности назначается оптимальный зазор по сферам, который контролируется и не меняется в работе. Поверхности сфер азотированы, а одна из поверхностей покрыта графитовой высокотемпературной твердой смазкой.

Распорное кольцо 11 предохраняет раскрытие фланца 2 и съемной обоймы 4 от тангенциальных сил, возникающих в полусферах при большом давлении среды в трубопроводе.

Данное устройство позволяет поворачиваться одной части шарнира относительно другой на некоторый угол в любых направлениях.

Экономия достигается за счет повышения надежности в работе.

Угловой шарнирный компенсатор, на одной трубе которого выполнен фланец с кольцевым зубом, упирающимся в съемную обойму со сферической контактной поверхностью, взаимодействующей со сферическим наконечником ответной трубы, отличающийся тем, что, с целью повышения надежности в работе, за кольцевым зубом установлен сальник с упорным кольцом, а на фланце выполнена дополнительная сферическая поверхность, сопряженная со сферическим наконечником.

Источники информации, принятые во внимание при экспертизе

1. Швейцарский патент № 449350, кл. 47 f, 13, опублик. 1968.

2. Патент США № 3007720, кл. 285 — 268, опублик. 1968 (прототип).
