Мембранный регулятор давления газа

Мембранный регулятор давления газа

Иллюстрации

Показать все

Реферат



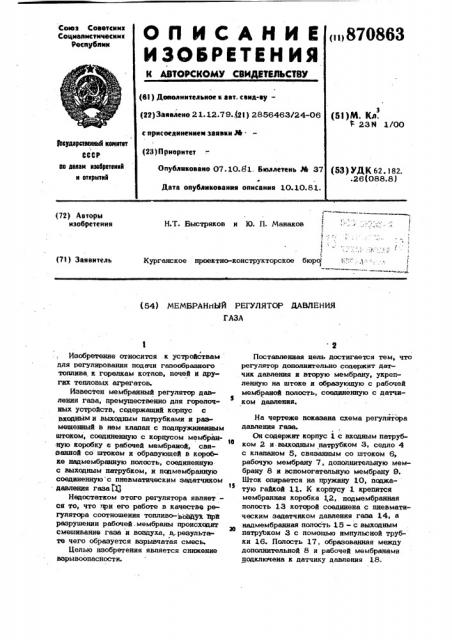

(72) Авторы изобретения

H.Т. Быстряков и Ю. П. Манаков

Курганское проектно-конструкторское бюро (71} Заявитель (54) МЕМБРАННЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ

ГАЗА

Изобретение относится к устройствам для регулирования подачи газообразного топлива. к горелкам котлов, печей н других тепловых агрегатов.

Известен мембранный регулятор давления газа, премушественно для горелочных устройств, содержащий корпус с входным и выходным патрубками и размещенный в нем клапан с подпружиненным штоком, соединенную с корпусом мембранную коробку е рабочей мембраной, связанной со штоком и образующей в коробке надмембранную полость, соединенную с выходным патрубком, и подмембранную соединенную с пневматическим эадатчиком . давления газа ГЗД

Недостатком этого регулятора являет—

cs то, что при его работе в качестве регулятора соотношения топливо-вдрк т ри разрушении рабочей . мембраны происходит смешивание газа и воздуха, в результате чего образуется взрывчатая смесь.

Целью изобретения является снижение вар ывоопас ности.

Поставленная цель достигается тем, что регулятор дополнительно содержит датчик давления и вторую мембрану, укрепленную на штоке и образующую с рабочей мембраной полость, соединенную с датчиком давления.

На чертеже показана схема регулятора давления газа.

Он содержит корпус 1 с входным патрубком 2 и.выходным патрубком 3, седло 4 с клапаном 5, связанным со штоком 6, рабочую мембрану 7, дополнительную мембрану 8 и вспомогательную мембрану 9.

Шток опирается на пружину 10, поджа15 тую гайкой ll. К корпусу 1 крепится мембранная коробка „2. подмембранная полость 13 которой соединена с пневматическим задатчиком давления газа 14, а надмембранная полость 15 — с выходным патриком 3 с помощью импульсной трубки 16. Полость 17, образованная между дополнительной 8 и рабочей мембранами

«подключена к датчику давления 18.

87086

Мембранный регулятор давления газа работает следующим образом. 8 корпус

Х через входной патрубок 2 подается с некоторым давлением газ, который, воздействуя на мембрану B,соединенную со штоком 61плотно прижимает клапан 5 к седлу 4. При подаче импульса давления в полость ХЗ или при сжатии пружины

10 гайкой 3.L рабочая мембрана 7 про гибается вверх и поднимает клапан 5, >р и газ поступает в выходной патрубок З.

В это же время газ через импульсную трубку 3;6 поступает в полость 1.5, дополнительная мембрана 8 прогибается вниз и через шток 6 опускает клапая 5 до такого уровня, который обеспечивает необходимое давление газа за регулягором, равное давлению в полости 13.

При разрушении одной из мембран

7 или 8 в полости 17 возникает давление, щ которое будет зафиксировано датчиком

18, Таким образом, данный регулятор уменьшает возможность образования взрывоопасной смеси и снижает вероятность, возник- 2s новения взрыва. !

3 4 формула изобретен.ия

Мембранный регулятор давления газа, преимущественно для горелочных устройств, содержащий корпус с входным и выходным. патрубками и размещенный в нем клапан с подпружиненным штоком, соединенную с корпусом мембранную коробку с рабочей мембраной, связанной со штоком и образующей в коробке надмембранную полость, соединенную с выходным патрубком и подмембранную — соединенную с пневматическим задатчиком давления газа, о т л и ч а ю щ и и с .я тем, что с целью снижения взрывоопасности, регулятор дополнительно содержит датчик давления и вторую мембрану, укрепленную на штоке и образующую с рабочей мембраной полость, соединенную с датчиком давления.

Источники информации, принятые во внимание при экспертизе

1. Каталог фирмы N0RTN-ANEQ3CAM изделие 7218, 1978.
