Способ установки термочувствительного элемента при измерении температуры в капиллярном трубопроводе

Способ установки термочувствительного элемента при измерении температуры в капиллярном трубопроводе

Иллюстрации

Показать все

Реферат

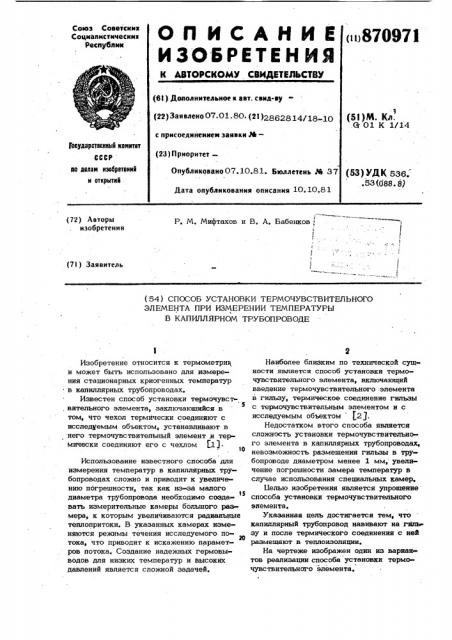

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«в870971

Союз CoB9TcKNR

Социапнстичесини

Республик (6t ) Дополнительное к авт. саид-ву (22)Заявлено07.01.80. (2t)2862814у18-10 с присоединением заявки М— (23) Приоритет—

Опубликовано 07.10.81. Бюллетень М 37

Дата опубликования описания 10.10,81 (51)М. Кл. .G. 01 К 1/14

focyaapctmeifi комитет

СССР ио «елам иэвбретеиий н открытий (53) УЙК 536, .53 (088. 83 (72) Авторы изобретения

Р, М. Мифтахов и В. А. Бабенков, (7l) Заявитель (54) СПОСОБ УСТАНОВКИ ТЕРМОЧУВСТВИТЕЛЬНОГО

ЭЛЕМЕНТА ПРИ ИЗМЕРЕНИИ ТЕМПЕРАТУРЫ

В КАПИЛЛЯРНОМ ТРУБОПРОВОДЕ

Изобретение относится к термометрии и может быть использовано для измерения стационарных криогенных температур в капиллярных трубопроводах, Известен способ установки термочувствительного элемента, заключающийся в 5 том, что чехол термически соединяют с исследуемым объектом, устанавливают в него термочувствительный элемент и термически соединяют его с чехлом pl).

Использование известного способа для измерения температур в капиллярных трубопроводах сложно и приводит к увелнче» нию погрешности, так как из-за малого диаметра трубопровода необходимо созда1j вать измерительные камеры большого размера, к которым увеличиваются радиальные теплопритоки. B указанных камерах изменяются режимы течения исследуемого по20 тока, что приводит к искажению параметров потока. Создание надежных гермовыводов для низких температур и высоких давлений является сложной задачей.

Наиболее близким по технической суп ности является способ установки термочувствительного элемента, включающий введение термочувствительного элемента в гильзу, термическое соединение гильзы с термочувствительным элементом и с исследуемым объектом (2 g.

Недостатком этого способа является сложность установки термочувствительного элемента в капиллярных трубопроводах, невозможность размещения гильзы в тру бопроводе диаметром менее 1 мм, увели чение погрешности замера температур в случае использования специальных камер.

Белью изобретения является упрощение способа установки термочувствительного элемента, Указанная цель достигается тем, что капиллярный трубопровод навнвают на гильзу и после термического соединения с ней размещают в теплоизоляции.

На чертеже изображен один из вариан тов реализации способа установки термочувствительного элемента.

3 870971

В гильзе 1 размещают термочувствительный элемент 2, капиллярный трубопровод Э навивают на гильзу 1, Гильзу 1 и капиллярный трубопровод 3 термически соединяютр например пайкой Гильзу 1 с навитым на нее трубопроводом 3 размещают в теплоизоляции 4.

Изобретение позволяет упростить установку термочувствительного элемента при измерении температур в капиллярных тру- >о бопроводах, а также повышает точность измерений за счет того, что навивка трубопровода на гильзу и теплоизоляции экранируют теплопритоки от окружающей среды к термочувствительному элементу..

Составитель Г. Мухина

Редактор О, филиппова Текред Т.Маточка Корректор М. Шароши

Заказ 8422/12 Тираж 910 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 формула изобретения

Способ установки термочувствитель. ного элемента при измерении температуры в капнллярнол трубодр н хи., включающий введение термочувствитольпого элемента в гильзу, термическое соединение гильзы с термочувствительным элементом и исследуемым объектом, о т л и ч а ю» ш и и с я тем, что, с целью упрощения способа, капиллярный трубопровод навивают на гильзу и после термического соединения с ней размещают в теплоизоляции.

Источники информации, принятые во внимание при экспертизе

1. Преображенский В. П. "Теплотехнические измерения и приборы . М-Л, Гос. энергетическое издательство, 1946, с 114, рис. 97.

2. Низкотемпературная калориметрия"

I перевод с английского) Под ред.

С. А. Улыбина, М, Мир", с 35-36, фиг.7 (прототип)
