Реферат



Союз Советских

Социалистических

Рвспублни

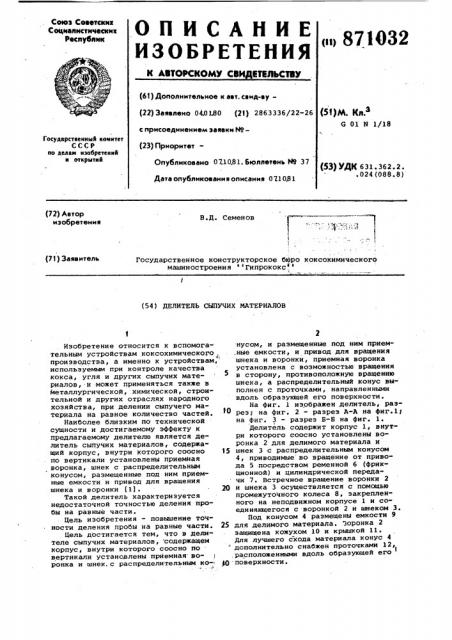

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТВЛЬСТВУ

«i> 871032 (61) Дополнительное к авт. саид-ву(22) Заявлено 040180 (21) 2863336/22-26 с присоединением заявкм Йо(23) Г1риоритетОпубликовано 071081. бюллетень М9 37

Дата опубликования описания 0П081 (53)М. КлЗ а 01 Н 1/18

ГосударственныА комитет

СССР по делам нзобретеннА н открмтнй (53) УДК 631. 362.2.

° 024(088.8) (72) Автор изобретения

В.Д. Семенов

l ! 1;ф

Государственное конструкторское бюро коксохимического машиностроения Гипрококс, (71) Заявитель (54) ДЕЛИТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ

1-0

Изобретение относится к вспомогательным устройствам коксохимического

1 производства, а именно к устройствам, используемым при контроле качества кокса, угля и других сыпучих мате" риалов, и может применяться также в

Металлургической, химической, строительной и других отраслях народного хозяйства, при делении сыпучего материала на равное количество частей.

Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому делителю является делитель сыпучих материалов, содержащий корпус, внутри которого соосно 15 по вертикали установлены приемная воронка, шнек с распределительным конусом, размещенные под ним приемные емкости и привод для вращения шнека и воронки (1). 20

Такой делитель характеризуется недостаточной точностью деления пробы на равные части.

Цель изобретения — повышение точности деления пробы на равные части. 25

Цель достигается тем, что в делителе сыпучих материалов, содержащем корпус, внутри которого соосно по вертикали установлены приемная воронка и шнек,с распределительным ко-. ф) нусом, и размещенные под ним прием.ные емкости, и привод для вращения шнека и воронки, приемная воронка установлена с возможностью вращения в сторону, противоположную вращению шнека, а распределительный конус выполнен с проточками, направленными вдоль образующей его поверхности.

На фиг. 1 изображен делитель, разрез; на фиг. 2 — разрез A-A на фиг.1 на фиг. 3 - разрез Б-Б на фиг. 1.

Делитель содержит корпус 1, внутри которого соосно установлены воронка 2 для делимого материала и шнек 3 с распределительным конусом

4, приводимые во вращение от привода 5 посредством ременной 6 (фрнк-. ционной) и цилиндрической передачи 7. Встречное вращение воронки 2 и шнека 3 осуществляется с помощью промежуточного колеса 8, закрепленного на неподвижном корпусе 1 и соединяющегося с воронкой 2 и шнеком 3.

Под конусом 4 размещены емкости 9 для делимого материала. Зоронка 2 защищена кожухом 10 и крышкой 11.

Для лучшего схода материала конус 4 дополнительно снабжен проточками 12, расположенными вдоль образующей его

1 поверхности.

871032

Делитель работает следующим образом.

В корпус 1 под конус 4 устанавливают порожнйе емкости 9. В воронку 2 насыпают материал, подлежащий делению. Включается привод 5, при этом передачей 7 конус 4 и .анек 3 вращаются в одну сторону, а воронка 2 с материалом - в другую (встречную) сторону с помощью колеса 8. Благодаря такому вращению любые погрешности в зазорах между шнеком 3 н разгрузочной частью воронки 2 исчезают и значительно повышается равномерность истечения материала. A благодаря наличию проточек 12 на образую-, щих конуса 4 .вращается эффективность его деления °

Использование предлагаемого делителя в производстве позволяет повысить точность деления пробы на равные части.

Формула изобретения

Делитель сыпучих материалов, содержащий корпус, внутри которого соосно по вертикали установлены при емная воронка и шнек с распределительным конусом, и размещенные под ним приемные емкости, и привод для вращения шнека и воронки, о т л ич а ю шийся тем, что, с целью о повышения точности деления пробы на

- равные части, приемная воронка ус-. тановлена с возможностью вращения

-в сторону, противоположную вращению шнека, а распределительный конус вы15 полнен с проточками, направленными вдоль образующей его поверхности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР щ М 554478, кл. С 01 Н 1/18, 1975.

871032

Заказ 8425/15

Тирам 910 Подписное

ВНИИПИ Государственного комитета СССР по .делам изобретений и открытий

113035, Москва Ж-35 раушская наб., д. 4/5

Филиал ППП Патент, г. уигород, ул. Проектная, 4
