Союз Советских

Соцмалнстмческмх

Республик

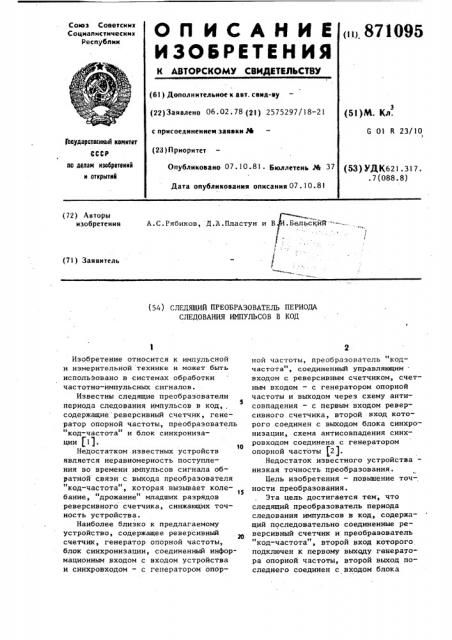

О П И С А Н И Е < >,871095

ИЗОБРЕТЕНИЯ

К ABTOPCNOhAY СВИДИтюЛЬСтВМ (61) Дополнительное к авт. свид-ву (22) Заявлено 06. 02. 78 (21) 2575297/18-21 с присоелинением заявки М (23) П риоритет (51)M. Кл.

G 01 Я 23/10

1ооудеротееииые комитет

СССР по делам изобретеиий и открытий

Опубликовано 07.10.81. Бюллетень ме 37 (53) УДК621.317. .7(088.8) Дата опубликования описания 07 . 1 0 .8 I (72) Авторы изобретения скйй- ---, А.С.Рябиков, Д.А.Пластун и В,I

S (71) Заявитель (54) СЛЕДЯЩИЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРИОДА

СЛЕДОВАНИЯ ИМПУЛЬСОВ В КОД

Изобретение относится к импульсной и измерительной технике и может быть использовано в системах обработки частотно-импульсных сигналов.

Известны следящие преобразователи периода следования импульсов в код,, содержащие реверсивный счетчик, генератор опорной частоты, преобразователь

"код-частота" и блок синхронизац tI).

Недостатком известных устройств является неравномерность поступления во времени импульсов сигнала обратной связи с выхода преобразователя

"код-частота", которая вызывает колеII tl

1S бание, дрожание младших разрядов реверсивного счетчика, снижающих точность устройства.

Наиболее близко к предлагаемому устройство, содержащее реверсивный счетчик, генератор опорной частоты, блок синхронизации, соединенный информационным входом с входом устройства и синхровходом — с генератором опорной частоты, преобразователь "кодчастота", соединенный управляющим . входом с реверсивным счетчиком, счетным входом — с генератором опорной частоты и выходом через схему антисовпадения — с первым входом реверсивного счетчика, второй вход которого соединен с выходом блока синхронизации, схема антисовпадения синхровходом соединена с генератором опорной частоты (2).

Недостаток известного устройства— низкая точность преобразования.

Цель изобретения — повышение точности преобразования.

Эта цель достигается тем, что следящий преобразователь периода следования импульсов в код, содержащий последовательно соединенные реверсивный счетчик и преобрааователь

"код-частота", второй вход которого подключен к первому выходу генератора опорной частоты, второй выход последнего соединен с входом блока

871095

15 синхронизации, введены триггер и. два элемента И, выходы которых соединены с входами реверсивного счетчика.

При этом первый вход триггера подключен к выходу блока синхронизации и к первому входу. первого элемента

И, второй вход триггера соединен с выходом преобразователя "код-частота" и с первым входом второго элемента И, а выходы триггера подклю- 10 чены к вторым входам первого и второго элементов И.

На фиг. 1 приведена структурная электрическая схема предложенного устройства, на фиг. 2 — временные графики прохождения сигналов. Преобразователь содержит блок 1 синхронизации, блок 2 исключения чередующихся импульсов, реверсивный счетчик 3, преобразователь 4 "кодчастота", генератор 5 первой частоты. Блок 2 содержит триггер 6 и элементы 7 и 8 И.

Преобразователь 4 "код-частота" выполнен на управляемом делителе частоты, обеспечивающем равномерность во времени импульсов в цепи обратной связи.

Генератор 5 выполнен с двумя выходами, импульсные последовательности которых сдвинуты по времени на половину периода, что позволяет подключить схему антисовпадения.

На фиг. 2 представлены временные графики для случая Fpg > Fg .

2а, 2б — синхроимпульсы соответ.35 ственно с выходов 9 и 10 генератора 5;

2в — входные импульсы частоты Fg

2г — импульсы частоты Fy на выходе блока 1;

2д — импульсы частоты осна выхо40 де преобразователя 4;

2е, 2ж — заштрихованные участки

; соответствуют состоянию открытых элементов 8 и 7 И, 2з, 2и — сигналы на выходах элементов 8 и 7, 2к — значение кода N> на выходах счетчика 3 (пунктиром показаны возможные значения кода при наличии чередующихся импульсов). 50

Работа преобразователя заключается в следующем.

В исходном состоянии согласно графикам 2е и 2ж положение триггера 6 соответствует открытому элементу 55 !

8 и . закрытому элементу 7 И. Пришедший первым импульс по каналу Е„(2г) на выход элемента 7 не проходит. Задним фронтом этот импульс переключает триггер 6 в новое положение, при котором открывается элемент 7 и закрывается элемент 8. Поступивший по каналу Fpo импульс (2 д) также на выход блока 2 не проходит (закрыт элемент 8). Своим задним фронтом этот импульс о рокидывает триггер 6 в прежнее положение.

Второй импульс, пришедший по каналу

Fpg, проходит на выход блока 2 и дальше на вход реверсивного счетчика

3. Таким образом, в процессе работы блока 2 исключаются первые два чередукнциеся импульса, а по каналу более высокой частоты Fgq на вход реверсив- нэго счетчика 3 проходит импульс разностной частоты.

Следующий импульс по каналу снова будет исключен блоком 2 (закрыт элемент 7). И так будут исключаться чередующиеся импульсы до очередного формирования импульсов разностной частоты. С приходом импульсов . разностной частоты на вход реверсивного счетчика 3 код на его выходе изменяется таким образом, чтобы уменьшить разность частот 5F=-FO Fj(.

В установившемся процессе, когда сравняются частоты импульсных последовательностей Fpc и Fy, формирование импульсов разностной частоты прекратится, а блок 2 продолжает работать, перекрывая доступ чередующихся импульсов на входы реверсивного счетчика.

Так как частота преобразователя, ос О! NT где Fp- частота на выходе генератора 5;

N - выходной код счетчика 3, то в установившемся режиме g =Pp T<, т.е, код на выходе реверсивного счетчика автоматически поддерживается пропорциональным периоду Т,< измеряемой частоты.

Таким образом, в результате исключения блоком 2 чередующихся импульсов прекращаются колебания кода на выходе реверсивного счетчика относительно установившегося значения и повышается точность работы преобразователя.

Реализация генератора 5 с двумя выходами, импульсы которых смещены во времени на половину периода, позволяет более простыми средствами

71095 6 преобразования, в него введены триггер и два элемента И, выходы которых соединены с входами реверсивного счетчика, при этом первый вход триггера подключен к выходу блока синхронизации и к первому входу первого элемента И, второй вход триггера соединен с выходом преобразователя "код-частота" и с первым входом второго эле1О мента И, а выходы триггера подключены . к вторым входам первого и второго элементов И.

Формула изобретения

Следящий преобразователь периода следования импульсов в код, содержащий последовательно соединенные реверсивный счетчик и преобразователь чч код-частота", второй вход которого подключен к первому выходу генератора опорной частоты, второй выход последнего соединен с входом блока синхронизации, отличающийся тем, что, с целью повышения точности

8 обеспечить синхронизацию каналов

F )t, и ГО без схемы антисовпадения.

Предложенная реализация блока исключения- чередующихся импульсов достаточно проста и не требует регулировки и подборки параметров.

Источники информации, 1S принятые во внимание при экспертизе

3. Авторское свидетельство СССР

В 417202, кл. Н 03 К 13/20, 1974.

2. Авторское свидетельство СССР

У 525033, кл. G Ol R 23/08, 1976 щ (прото" п).
