Ловушка для трутней (патент 8711)
Ловушка для трутней (патент 8711)
Показать все

Реферат



8711 е ()(э

Класс 45 h, +8 5 $О *

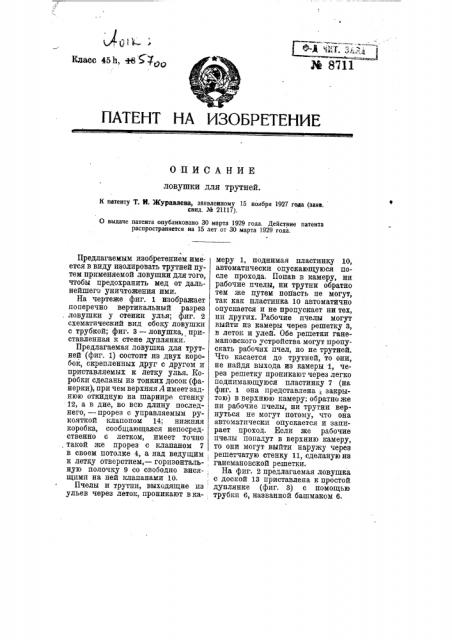

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ ловушки для трутней.

К патенту Т. И. Журавлева, заявленному 15 ноября 1927 года (заяв. саид, № 21117).

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от ЗО марта 1929 года.

Предлагаемым изобретением имеется в виду изолировать трутней путем применяемой ловушки для того, чтобы предохранить мед от дальнейшего уничтожения ими.

На чертеже фиг. 1 изображает поперечно вертикальный разрез . ловушки у стенки улья; фиг. 2 схематический вид сбоку ловушки с трубкой; фиг. 3 — ловушка, приставленная к стене дуплянки.

Предлагаемая ловушка для трутней (фиг. 1) состоит из двух коробок, скрепленных друг с другом и приставляемых к летку улья. Коробки сделаны из тонких досок (фанерки), при чем верхняя А имеет заднюю откидную на шарнире стенку

12, а в дне, во всю длину последнего, — прорез с управляемым рукояткой клапоном 14: нижняя коробка, сообщающаяся непосредственно с летком, имеет точно . такой же прорез с клапаном 7 в своем потолке 4, а над ведущим к летку отверстием, — горизонтальную полочку 9 со свободно висящими на ней клапанами 10.

Пчелы и трутни, выходящие из ульев через леток, проникают в камеру 1, поднимая пластинку 10, автоматически опускающуюся после прохода. Попав в камеру, ни рабочие пчелы, ни трутни обратно тем же путем попасть не могут, так как пластинка 10 автоматично опускается и не пропускает ни тех, ни других. Рабочие пчелы могут выйти из камеры через решетку 3, в леток и улей. Обе решетки ганемановского устройства могут пропускать рабочих пчел, но не трутней.

Что касается до трутней, то они, не найдя выхода из камеры 1, через решетку проникают через легко поднимающуюся пластинку 7 (на фиг. 1 она представлена, закрытою) в верхнюю камеру; обратно же ни рабочие пчелы, ни трутни вернуться не могут потому, что она автоматически опускается и запирает проход. Если же рабочие пчелы попадут в верхнию камеру, то они могут выйти наружу через ,, решетчатую стенку 11, сделаную из ганемановской решетки.

На фиг. 2 предлагаемая ловушка . с доской 13 приставлена к простой дуплянке (фиг. 3) с помощью трубки 6, названной башмаком 6. го

I с !

В. Б.

Типография ЛСПО. Леиаиград, Лештуков, 13.

Предмет патента

1. Ловушка для трутней, отличающаяся тем, что она состоит из двух скрепленных друг с другом и приставляемых к летку - улья коробок, из которых верхняя А имеет заднюю стенку 12, откидную на шарнире, а в дне, во всю длину последнего, прорез с управляемым рукояткой клапаном 14, нижйяя же коробка, сообщающаяся непосредственно с летком, имеет точно такой же прорез с клапаном 7 в своем потолке, а над ведущим к летку отверстием горизонтальную полочку 9 со свободно висящими на ней клапанами 10, изготовлен"ными из ганемановской решетки, тогда как передние стенки обеих коробок образованы ганемановскими решетками, из которых решетка 3 предназначена для впуска пчел в леток, а решетка 2 и 11— для выпуска пчел, прошедших в ловушку.

2. При ловушке, охарактирезованной в п. 1, применение башмака 6 (фиг. 2) с доской 1 и трубкой 6 для присоединения ловушки к обыкновенной дуплянке.
