Устройство для юстировки оптических деталей

Устройство для юстировки оптических деталей

Иллюстрации

Показать все

Реферат

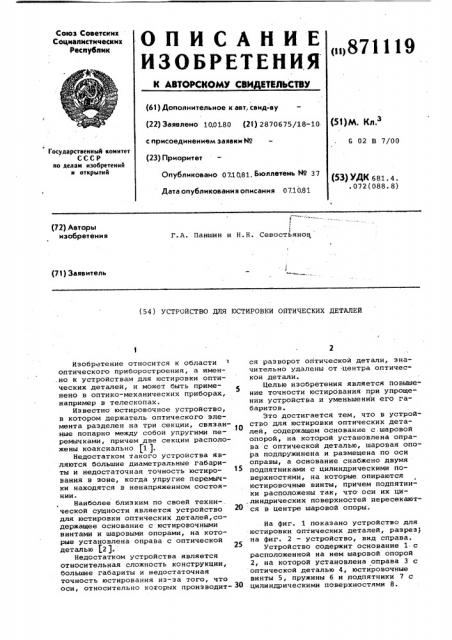

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

<,871119 (63) Дополнительное к авт, свид-ву (22) Заявлено 100180 (21) 2870675/18-10 (51)М. Кл.з с присоединением заявки М2 (23) Приоритет

G 02 В 7/00

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 071081. Бюллетень N9 37

Дата опубликования описания 0710.81 (53) УДК 681. 4. .072(088.8) (72) Авторы изобретения

Р.A. Паншин и Н.Н. Севостьянов (71) Заявитель (54) УСТРОЙСТВО ДЛН ЮСТИРОВКИ ОПТИЧЕСКИХ ДЕТАЛЕЙ

Изобретение относится к области оптического приборостроения, а имен.но К устройствам для юстировки оптических деталей, и может быть применено в оптико-механических приборах, например в телескопах.

Известно юстировочное устройство, в котором держатель оптического элемента разделен на три секции, связанные попарно между собой упругими перемычками, причем две секции расположены коаксиально (1 ).

Недостатком такого устроиства являются большие диаметральные габариты и недостаточная точность юстирования в зоне, когда упругие перемычки находятся в ненапряженном состоянии.

Наиболее близким по своей техни-. ческой сущности является устройство для юстировки оптических деталей,содержащее основание с юстировочными винтами и шаровыми опорами, на которые установлена оправа с оптической деталью (2 1.

Недостатком устройства является относительная сложность конструкции, большие габариты и недостаточная точность юстирования из-за того, что оси, относительно которых производится разворот оптической детали, значительно удалены от центра оптическои детали.

Целью изобретения является повышение точности юстирования при упрощении устройства и уменьшении его габаритов.

Это достигается тем, что в устройство для юстировки оптических деталей, содержащем основание с.шаровой опорой, на которой установлена оправа с оптической деталью, шаровая опо ра подпружинена и размещена по оси оправы, а основание снабжено двумя подпятниками с цилиндрическими поверхностями, на которые. опираются юстировочные винты, причем подпятники расположены так, что.оси их ци.линдрических поверхностей пересекаются в центре шаровой опоры.

На фиг. 1 показано устройство для юстировки оптических деталей, разрез) на фиг. 2 — устройство, вид справа.

25 устройство содер ит основание 1 с расположенной на нем шаровой опорой

2, на которой установлена оправа 3 с оптической деталью 4, юстировочные винты 5, пружины б и подпятники 7 с

30 цилиндрическими поверхностями 8.

871119

Составитель О.Петров

Редактор О. Филиппова Техред M.Рейвес Корректор Г. Назарова

Заказ 8432/19 Тираж 542 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

При вращении одного из юстировочных винтов 5 оправа 3 с установленной на ней оптической деталью 4 поворачивается относительно центра шаровой опоры 2, так как она подпружинена пружинами 6. Так как шаровая опора 2 расположена по оси оправы 3, то смещение центра оптической детали 4 будет минимальным, благодаря чему повышается точность юстирования. При . этом второй юстировочный винт 5 скользит по цилиндрической поверхности 8 второго подпятника 7 и не вносит погрешность в первую юстировку, так как ось этой поверхности проходит через центр шаровой опоры 2. При вращении второго юстировочного винта 5 аналогичным образом происходит вторая юстировка.

Конструкция устройства проста и компактна и позволяет проводить юстировку с высокой точностью.

Формула изобретения

Устройство для юстировки оптических деталей, содержащее основание с юстировочными винтами и шаровой опорой, на которой установлена оправа с оптической деталью, о т л и ч а ю щ е е с я тем, что, с целью повышения точности юстировки при упрощении устройства и уменьшения его габаритов, шаровая опора подпружинена и размещена по оси оправы, à ос-. нование снабжено двумя подпятниками с цилиндрическими поверхностями, на которые опираются юстировочные винты, причем подпятники расположены так, что оси их цилиндрических поверхнос15 тей пересекаются в центре шаровой опоры.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 509852, кл. G 02 В 7/00, 1974.

2. Авторское свидетельство СССР

9 567154, кл. G 02 В 7/00, 1973 (прототип).
