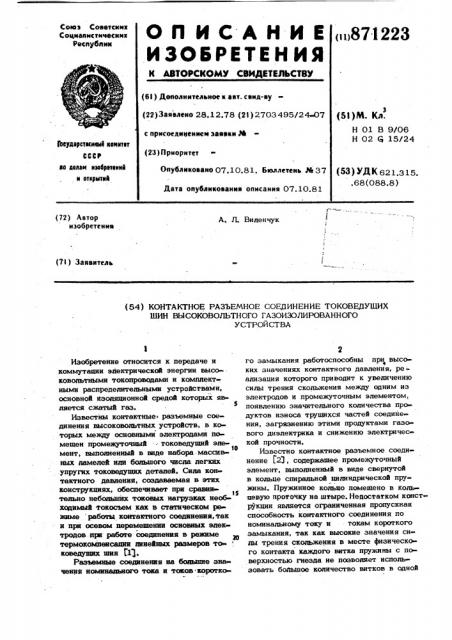

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Cobb TcKNx

Социалнстичесиик рвсмубпии (>u871223 (61) Дополнительное к авт. саид-ву (51)М. Кл.

Н 01 В 9/06

Н 02 6 15/24 (22) Заявлено 28. 12.78 (23 ) 2703 495/24-07 с присоединением заявки М (23) Приоритет

3Ьаудереткеный кемктет

СССР до делам наееретеекй

b открытки

Опубликовано 07.10.81. Бюллетень М 37

Дата опубликования описания 07.10.81 (53) УДК 621.315..68(088.8) {72) Автор изобретения

А. Л. Випенчук

{71) Заявитель (54) КОНТАКТНОЕ РАЗЬЕМНОЕ СОЕДИНЕНИЕ ТОКОВЕДУ1ЦИХ

ШИН ВЫСОКОВОЛЬТНОГО ГАЗОИЗОЛИРОВАННОГО

УСТРОЙ СТВА

Изобретение относится к передаче и коммутации эпектрической энергии высоководьтными токопроводами и комплектными распределительными устройствами, основной иэодяционной средой которых является сжатый гаэ.

Известны контактные разъемные соединения высоковоштных устройств, в которых между основными электродами помешен промежуточный - токоведущий эпето мент, выполненный в виде набора массив ных дамепей иди бодьшого чисда пегких .упругих токоведущих деталей. Сида контактного давдения, создаваемая в этих конструкци пс обеспе вает при срави тельно небопьших токовых нагрузках необходимый токосъем KBK в статическом p& жиме работы контактного соединения, так и псвт осевом перемещении основных эпектродов прк работе соединения в режиме термокомпенсации динейиых размеров то- коведущих щин Pl/.

Разъемные соединения на бодене значения номинадьного тока и токов короткего замыкания работоспособны при высоких значениях контактного давления, реализация которого приводит к увепичению силы трения скольжения между одним из электродов и промежуточным элементом, появпенню значительного количества продуктов износа трущихся частей соединения, загрязнению этими продуктами газового диэлектрика и снижению эпектрнческой прочности.

Известно контактное разъемное соединение (23, содержащее промежуточный элемент, выполненный в виде свернутой в кольце спиральной цилиндрической пружины. Пружинное кольцо помещено в коль-цевую проточку на штыре. Недостатком конструкции явпяется ограниченная пропускная способность контактного соединения по номинальному току и токам короткого замыкания, так как высокие значения сипы трения скодьжения в месте физического контакта каждого витка пружины с поверхностью гнезда не поэвопяет использовать бодьшое количество витков в одной з S7 пружине, а тем более несколько пружин.

По этой же причине затруднена работа контактного соединения B режиме термокомпенсации линейных размеров токоведуших шин, Целью изобретения являются расширение эксплуатационных возможностей в результате увеличения пропускной способности контактного соединения по току, а также повышение надежности газоизолированного устройства в результате улучшения условий термокомпенсации и снижения износа сопряженных частей соединения.

Эта цель достигается тем, что известное разъемное соединение токоведуших шин высоковольтного газоизолированного устройства, содержащее гнездо и штырь с цилиндрическими контактными поверхностями и промежуточный токопроводяший элемент, выполненный в виде свернутой в кольце спиральной цилиндрической пружины, установленной с натягом в кольцевой проточке штыря, соединение снабжено по крайней мере одним дополнительным промежуточным элементом, выполненным аналогично упомянутому и установленным в той же кольцевой проточке, причем в расстыкованном положении прулсины размещены с зазором одна относительно другой, превышающим наружный диаметр витка пружины.

На фиг. 1 изображено контактное разъемное соединение высоковольтного газоизолированного устройства в однополюсном исполнении; на фиг. 2 - последовательное положение элементов соединения при стыковке.

В оболочке 1 размещены шины 2 и 3, имеющие в месте стыковки гнездо 4 и штырь 5, между цилиндрическими поверхностями которых с натягом помещены пружины 6, 7 ... n круглого сечения; на штыре предварительно установлены с некоторым натягом пружины с зазором с " между ними, превышающим наружный диаметр 6 q витка пружины. Гнездо при движении относительно штыря конусной поверхностью на торце деформирует круглое

1223

Источники информации, принятые во внимание при экспертизе

1. Акцептированная заявка Японии

М 48-5192, 1973.

2. Патент США N 3818521, кл. 339-177, 1974. сечение витка пружины, затягивает пружину в кольцевой зазор между гнездом и штырем, создавая при этом необходимое контактное давление на каждый виток. При перемещении гнезда на расстояние Р пружина перекатывается на расстояние Р/Я, не доходя до следующей пружины на величину гарантированного зазора,например равного 1 мм. Далее происходит повторяющийся процесс деформации, затягивания в зазор и качения каждой последующей пружины с постоянным шагом между ними, равным например 4„ о ° Ñòûêoâêà завершается после перемещения гнезда на расстояние Ь и установки необходимых запасов хода гнезда относительно штыря для термокомпенсации линейных размеров шнн - d" ïðè отрицательных и

+Фткр при положительных рабочих темпе20 ратурахФормула изобретения

Контактное разъемное соединение токоведуших шнн высоковольтного газоизолированного устройства,содержащее гнездо и штырь с цилиндрическими контактными по верхностями и промежуточный токопроводямший элемент, выполненный в виде свернутой в кольце спиральной цилиндрической пружины, установленной с натягом в кольцевей проточке штыря, о т л и ч а ю ш е е с я тем, что, с целью расширения эксплуатационных возможностей соединения и повышения надежности газоизолнрованного устройства, соединение снабжено по крайней мере одним дополнительным промежуточным элементом, выполненным„аналогично упомянутому и установленным в той же кольцевой проточке, причем в расстыкованном положении пружины размещены

40 с зазором одна относительно другой, превышающим наружный диаметр витка пру жнны, 6 7

Фиг.1
