Реферат



Союз Советскнх

Соцналнстнческнк

Реслублнк

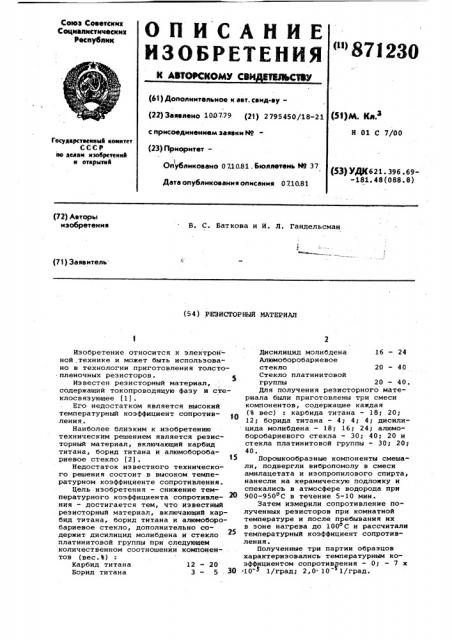

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВй ПУЗЬСТВУ

"" 87123О (63) Дополнительное к авт. сеид-ву(22) Заявлено 1007.79 (21) 2795450/18-21 с присоединением заявки М(23) Приоритет—

Опубликовано 07.10.81. Бюллетень Й9 37

Дата опубликования описания 0710.81 (5!)щ. Кл.э

Н 01 С 7/00

Гостяаретвеииый коиитет

СССР во ямам изобретений и открытий (53) УДК621 ° 396.69-181. 48 (088. 8) (72) Авторы изобретения

В. С. Баткова и И. Л. Гандельсман (71) Заявитель (54 ) РЕЗИСТОРНЫЙ МАТЕРИАЛ

Изобретение относится к электрон= ной.технике и может быть использовано в технологии приготовления толстопленочных резисторов. 5

Известен реэисторный материал, содержащий токопроводящую фазу и стеклосвяэующее (1).

его недостатком является высокий температурный коэффициент сопротивления.

Наиболее близким к изобретению техническим решением является резисторный материал, включающий карбид титана, борид титана и алюмоборобариевое стекло (2). 15

Недостаток известного технического решения состоит в высоком температурном коэффициенте сопротивления.

Цель изобретения — снижение температурного коэффициента сопротивления — достигается тем, что известный реэисторный материал, включающий карбид титана, борид титана и алюмоборобариевое стекло, дополнительно содержит дисилицид молибдена и стекло платинитовой группы прн следующем количественном соотношении компонен- . тов (вес.Ъ)

Карбид титана 12 — 20

Борид титана 3- 5 30 дисилицид молибдена 16 — 24

Алюмоборобариевое стекло 20 - 40

Стекло платинитовой группы 20 — 40.

Для получения резисторного материала были приготовлены три смеси компонентов, содержащие каждая (Ъ вес) : карбида титана — 18; 20;

12; борида титана - 4; 4; 4у дисилицида молибдена — 18; 16у 24; алюмоборобариевого стекла — 30; 40; 20 и стекла платинитовой группы — 30; 20;

40.

Порошкообразные компоненты смешали, подвергли вибропомолу в смеси амнлацетата и иэопропилового спирта, нанесли на керамическую подложку и спекались в атмосфере водорода при

900-950 С в течение 5-10 мин.

Затем измерили сопротивление полученных резисторов при комнатной температуре и после пребывания их в зоне нагрева до 100 С и рассчитали температурный коэффициент сопротивления °

Полученные три партии образцов характеризовались температурным коэффициентом сопротивления — 0; - 7 х

° 10 1/граду 2,0. 10 1/град, 871230

Формула изобретения

Составитель IO.Ãåðàñè÷êèí

Техред Л.Харитенчик Корректор Ю.Макаренко

Редактор Т.Федотов

Заказ 8447/25 Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæroðoä, ул.Проектная, 4

Изобретение позволяет получать резисторы на основе неблагородных металлов с диапазоном удельного сопротивления 1 — 10 Ом/Ь и температурным коэффициентом сопротивления, близким к нулю.

Резисторный материал, включающий карбид титана, борид титана и алюмоборобариевое стекло, о т л и ч а юшийся тем, что, с целью снижения температурного коэффициента, он дополнительно содержит дисилицид молибцена и стекло платинитовой группы при следующем количественном соотношении компонентов (вес В)

Карбид титана l2 — 20

Борид титана 3 — 5

Дисицилид молибдена 16 - 24

Алюмоборобариевое стекло 20 — 40

Стекло платинитовой группы 20 — 40

Источники информации, о принятые во внимание при экспертизе

1. Авторское свидетельство СССР, Р 683385, кл. Н 01 С 7/00, 1978.

2. Авторское свидетельство СССР

9 641812, кл. Н 01 С 7/00, 1976 (прототип).
