Щеточный узел электрической машины

Щеточный узел электрической машины

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистическик

Республик

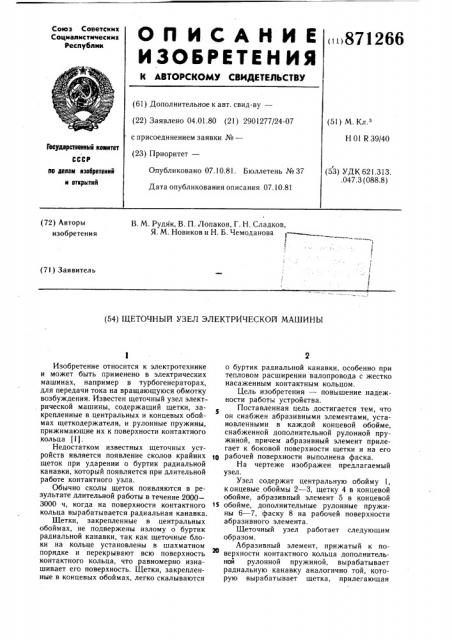

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.01.80 (21) 2901277/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. з

Н 01 R 39/40

Геауддрстееннмй кемнтет

СССР (53) УДК 621.313. .047.3 (088.8) Опубликовано 07.10.81. Бюллетень №37

Дата опубликования описания 07.10.81 по делан изобретений

N еткрмтий

В. М. Рудяк, В. П. Лопаков, Г. Н. Сладков, Я. М. Новиков и Н. Б. Чемоданова (72) Авторы изобретения (71) Заявитель (54) ЩЕТОЧНЫЙ УЗЕЛ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ

Изобретение относится к электротехнике и может быть применено в электрических машинах, например в турбогенераторах, для передачи тока на вращающуюся обмотку возбуждения. Известен щеточный узел электрической машины, содержащий щетки, закрепленные в центральных и концевых обоймах щеткодержателя, и рулонные пружины, прижимающие их к поверхности контактного кольца (11.

Недостатком известных щеточных устройств является появление сколов крайних щеток при ударении о буртик радиальной канавки, который появляется при длительной работе контактного узла.

Обычно сколы щеток появляются в результате длительной работы в течение 20003000 ч, когда на поверхности контактного кольца вырабатывается, радиальная канавка.

Щетки, закрепленные в центральных обоймах, не подвержены излому о буртик радиальной канавки, так как щеточные блоки на кольце установлены в шахматном порядке и перекрывают всю поверхность контактного кольца, что равномерно изнашивает его поверхность. Щетки, закрепленные в концевых обоймах, легко скалываются о буртик радиальной канавки, особенно при тепловом расширении валопровода с жестко насаженным контактным кольцом.

Цель изобретения — повышение надежности работы устройства.

Поставленная цель достигается тем, что он снабжен абразивными элементами, установленными в каждой концевой обойме, снабженной дополнительной рулонной пружиной, причем абразивный элемент прилегает к боковой поверхности щетки и на его g рабочей поверхности выполнена фаска.

На чертеже изображен предлагаемый узел.

Узел содержит центральную обойму 1, концевые обоймы 2 — 3, щетку 4 в концевой обойме, абразивный элемент 5 в концевой

15 обойме, дополнительные рулонные пружины 6 — 7, фаску 8 на рабочей поверхности абразивного элемента.

Щеточный узел работает следующим образом.

Абразивный элемент, прижатый к поверхности контактного кольца дополнительной рулонной пружиной, вырабатывает радиальную канавку аналогично той, которую вырабатывает щетка, прилегающая

871266

<2:!

Составитель В. Чернова

Редактор Г. Петрова Техред А. Бойкас Корректор С. Щомак

Заказ 8449/26 Тираж 637 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, % — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 боковой поверхностью к абразивному элементу. При этом за счет истирания поверхности контактного кольца абразивным элементом размер радиальной канавки увеличится по сравнению с тем, который истирается одной щеткой, закрепленной в концевой обойме. На буртике указанной канавки образуется своя фаска, но зеркально расположенная по отношению к фаске абразивного элемента.

В результате при тепловом смещении контактного кольца щетка, закрепленная в концевой обойме, не достигнет соприкосновения с буртиком радиальной канавки и не сколется. Половина щетки от ударения о буртик будет исключена потому, что абразивный элемент, имеющий возможность вертикального перемещения, поднимется вверх и освободит место в радиальной канавке для свободного перемещения щетки.

Наличие фасок на соприкасающихся поверхностях позволяет существенно облегчить вертикальный подъем абразивного элемента при соприкосновении с буртиком радиальной канавки. Наиболее приемлемый вариант выполнения фаски 40 — 45 . В качестве материала для изготовления абразивного элемента может быть использован металл или графит, причем твердость последнего должна быть соизмерима с твердостью щетки.

Формула изобретения

Щеточный узел электрической машины, содержащий щетки, закрепленные в центральных и концевых обоймах щеткодержателя, и рулонные пружины, прижимающие их к поверхности контактного кольца, отличающийся тем, что, с целью повышения надежности, он снабжен абразивными элементами, установленными в каждой концевой обойме, снабженной дополнительной рулонной пружиной, причем абразивный элемент прилегает к боковой поверхности щетки и на его рабочей поверхности выполнена фаска. го Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 585475, кл. Н 01 R 39/40, 1977.
