Двигатель, приводимый в действие волнами (патент 8715)
Двигатель, приводимый в действие волнами (патент 8715)
Показать все

Реферат



i с с д

М 8715

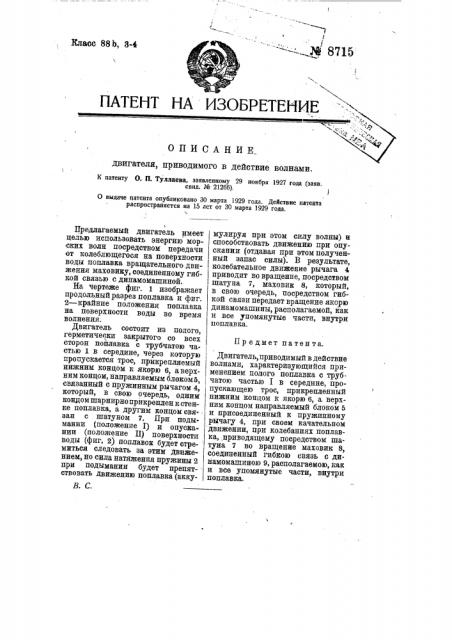

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

Класс 88b, 3-4

ОПИСАНИЕ двигателя, приводимого в действие волнами.

К патенту О. П. Туллаева, заявленному 29 ноября 1927 года (заяв. свид. Ма 21266). l

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от 30 марта 1929 года.

Предлагаемый двигатель имеет целью использовать энергию морских волн посредством передачи ат колеблющегося на поверхности воды поплавка вращательного движения маховику, соединенному гибкой связью с динамомашиной.

На чертеже фиг. 1 изображает продольный разрез поплавка и фиг.

2 †крайн положения поплавка на поверхности воды во время волнения.

Двигатель состоит из полого, герметически закрытого со всех сторон пойлавка с трубчатою частью 1 в середине, через которую пропускается трос, прикрепляемый нижним концом к якорю 6, аверхним концом, направляемым блоком 5, связанный с пружинным рычагом 4, который, в свою очередь, одним конпом шарнирно прикреплен к стенке поплавка, а другим концом связан с шатуном 7. При подымании (положение I) и опускании (положение II) поверхности воды (фиг. 2) поплавок будет стремиться следовать за этим движением, но сила натяжения пружины 2 при подымании будет препятствовать движению поплавка (аккуВ. С. мулируя при этом силу волны) и способствовать движению при опускании (отдавая при этомполученный запас силы). В результате, колебательное движение рычага 4 приводит во вращение, посредством шатуна 7, маховик 8, который, в свою очередь, посредством гибкой связи передает вращение якорю динамомашины, располагаемой, как и все уномянутые части, внутри поплавка.

Пр е дмет патента.

Двигатель, приводимый в действие волнами, характеризующийся применением полого поплавка с труб, чатою частью I в середине, пропускающею трос, прикрепленный нижним концом к якорю 6, а верхним концом направляемый блоком 5 и присоединенный к пружинному рычагу 4, при своем качательном движении, при колебаниях поплавка,,приводящему посредством шатуна 7 во вращение маховик 8, соединенный гибкою связь с динамомашиною 9, располагаемою, как и все упомянутые части, внутри поплавка.
