Союз Соаетсими

Соцмапнстическнк

Респубпмк

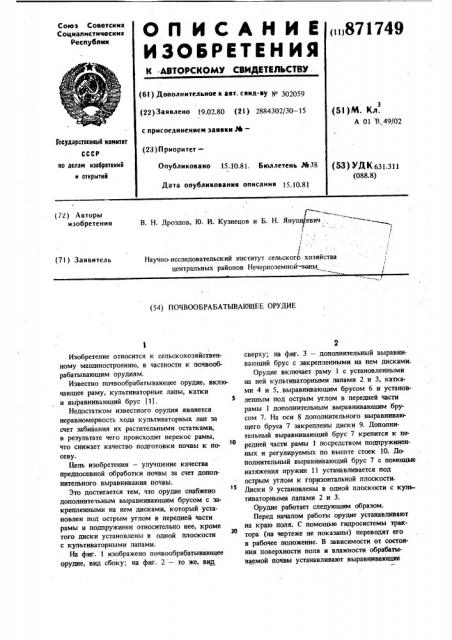

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

А 01 849 02

Государстееииый комитет во делам изобретеиий и открытий

Опубликовано 15.10.81. Бюллетень М38

Дата опубликования описания 15.10.81 (53) УЛК 631.311 (088.8) В. Н. Дроздов, Ю. И. Кузнецов и Б. Н. Ян евич (72) Авторы изобретения!

Научно-исследовательский институт сельского хозяйства центральных районов Нечерноземной-воны (7I) Заявитель (54) ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям.

Известно почвообрабатывающее орудие, включающее раму, культиваторные лапы, катки и выравнивающий брус (1).

Недостатком известного орудия является неравномерность хода культиваторных лап за счет забивания нх растительными остатками, в результате чего происходит перекос рамы, что снижает качество подготовки почвы к посеву.

Цель изобретения — улучшение качества предпосевной обработки почвы за счет дополнительного выравнивания почвы.

Это достигается тем, что орудие снабжено дополнительным выравнивающим брусом с закрепленными на нем дисками, который установлен под острым углом в передней части рамы и подпружинен относительно нее, кроме того диски установлены в одной плоскости с культиваторными лапами.

На фиг. 1 изображено почвообрабатывающее орудие, вид сбоку; на фиг. 2 — то же, вид

2 сверху; на фиг. 3 — дополнительный выравнивающий брус с закрепленными на нем дисками.

Орудие включает раму 1 с установленными на ней культиваторными лапами 2 и 3, катками 4 и 5, выравнивающим брусом 6 и установленным под острым углом в передней части рамы 1 дополнительным выравнивающим брусом 7. На осн 8 дополнительного выравнивающего бруса 7 закреплены диски 9. Дополнительный выравнивающий брус 7 крепится к передней части рамы 1 посредством подпружиненных и регулируемых по высоте стоек 10. Дополнительный выравнивающий брус 7 с помощью натяжения пружин 11 устанавливается под острым утлом к горизонтальной плоскости.

Диски 9 установлены в одной плоскости с культиваторными лапами 2 и 3.

Орудие работает следующим образом.

Перед началом работы орудие устанавливают на краю поля. С помощью гидросистемы трактора (на чертеже не показаны) переводят его в рабочее положение. В зависимости от состояния поверхности поля и влажности обрабатываемой почвы устанавливают выравнивающие

87 брусья б и 7 под острым углом к горизонтальной плоскости и регулируют глубину хода дисков 9 и культиваторных лап 2 и 3, При рабо1е орудия диски 9 разрезают куски дернины, растительные остатки соломы, почвенные глыбы. Дополнительный выравнивающий брус

7 срезает гребни и производит предварительную, планировку поверхности почвы, создавая благоприятные условия для работы культиваторных лап 2 и 3 и более равномерному ходу их по глубине. Передний ряд культиваторных лап 2 рыхлит почву, выталкивает и сдвигает в междурядья комки почвы, которые попадают под удары колец катка (комкодробителя) 4 и разрушаются им, вдавливаются в почву. Иду- щий за катком (комкодробителем) 4 второй

Рлд культиваторных лап 3 рыхлит оставшуюся площадь и разрушает вдавленные комки. Выравнивающий брус 6 дробит оставшиеся комья и окончательно выравнивает микрорельеф поверхности поля. При этом сглаживаются микронеровности и гребни от культиваторных лап 2 и 3 и создаются хорошие условия для работы катка 5. Каток 5, движущийся вслед за выравнивающим брусом б, равномерно уплотняет выравненную поверхность почвы по всей ширине захвата.

1749 4

При работе предложенным орудием разрезаются остатки дернины, растительные остатки, рыхлятся комки, тщательно аир.:.нпивается поверхность поля и уплотняется верхний слой почвы, что создает хороший агрофон для посева или посадки сельскохозяйственных культур.

Формула изобретения

1. Почвообрабатывающее орудие но авт.св. И 302059, о т л и ч а ю н е е с я тем, что, с целью улучшения качества прелпосевной обработки почвы за счет дополнительного выравнивания почвы, оно снабжено до15 полнительным выравнивающим брусом с закрепленными на нем дисками, который установлен под острым утлом в передней части рамь и подпружинен относительно нее.

2, Орудие по п. 1, о т л и ч а ю щ ее с я тем, что диски установлены в одной плоскости с культиваторными лапами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство С(Т1 N 302059, кл, А 01 В 49/02, 1971 (прототип).

871749 Составитель Т. Гурова

Техред Т.Маточка

Редактор Л. Повхан

Корректор Н. Швыдкая

Заказ 8852/1

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
