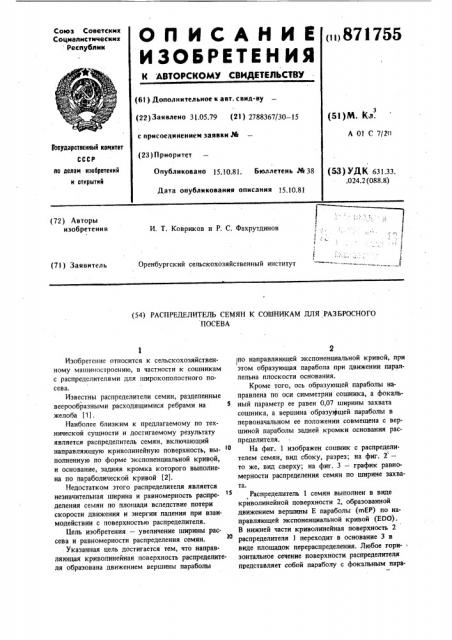

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмх

Соцмалнстмческкх Республик

< >871755 (61) Дополнительное к авт. свид-ву (22)3aseaeeo 3105.79 (21) 2788367/30 )5 с присоединением заявки М (28) Приоритет (5 3 ) М. К.)).

А 01 С 7/211

Гооударствкииый комитет (53) УДК 631.33. .024.2 (088. 8) Опубликовано 15.10.81 Бюллетень М 38

Дата опубликования описания )5.10.81 ио делам изобретений и открытий (72) Авторы изобретения

И. Т. Ковриков и P. С. Фахрутдинов (71) Заявитель

Оренбургский сельскохозяйственный институт (54) РАСПРЕДЕЛИТЕЛЬ СЕМЯН К СОШНИКАМ ДЛЯ РАЗБРОСНОГО

ПОСЕВА

Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам с распределителями для щирокополостного посева.

Известны распределители семян, разделенные веерообразными расходящимися ребрами на желоба f 1 j .

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является распределитель семян, включающий направляющую криволинейную поверхность, выполненную по форме экспоненциальной кривой, и основание, задняя кромка которого выполнена по параболической кривой (2).

Недостатком этого распределителя является незначительная ширина и равномерность распре15 деления семян по площади вследствие потери скорости движения и энергии падения при взаимодействии с поверхностью распределителя.

Бель изобретения — увеличение ширины рассева и равномерности распределения семян.

Укаэанная цель достигается тем, что направляющая криволинейная поверхность распределителя образована движением вершины параболы

2 ро направляющей экспоненциальной кривой, при этом образующая парабола прн движении параллельна плоскости основания.

Кроме того, ось образующей параболы направлена по оси симметрии сошника, а фокальный параметр ее равен 0,07 ширины захвата сошника, а вершина образующей параболъ1 в первоначальном ее положении совмещена с вершиной параболы задней кромки основания распределителя.

На фиг. 1 изображен сошник с распределителем семян, вид сбоку, разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 — график равномерности распределения семян по ширине захвата.

Распределитель 1 семян выполнен в виде

Ф криволинейной поверхности 2, образованной движением вершины Е параболы (mEP) по направляющей экспоненциальной кривой (E00) .

В нижней части криволинейная поверхность 2 распределителя 1 переходит в основание 3 в виде площадок перераспределения, Любое горизонтальное сечение поверхности распределителя представляет собой параболу с фокальным нара871755 4 ности пшеницы на 10 — 30%, а снижение потерь при раздельной уборке на 55 — 75%. метром, равным 0,07 ширины захвата сошника

4, и осью, направленной по оси сймметрии сош ника 4. Направляющая экспоненциальная кривая отклонена от вертикальной оси распределителя на угон не более 15, а постоянная экспоненты

5 равна 0,03. Задняя кромка 5 основания 3 распределителя выполнена по параболе с фокальным параметром, равным половине ширины захвата

В сошника 4. Строются параболы по известному методу с использованием фокального параметра.

Распределитель семян работает следующим образом.

Семена, поступающие в сошник 4, падают на распределитель 1, по которому они движутся перпендикулярно параболической его образующей (no направлениям а — а; Ь вЂ” b; с — с; и т. д., равномерно разделяющих ширину захвата В на равные участки а — Ь, b — с, с — d и т. д. (фиг. 3), равномерно распределяясь по ширине захвата В сошника 4, а следовательно, и по площади поля. Основание 3 распределителя, выполненное в виде площадок перераспределения энергии семян, обеспечивает подачу семян на самые отдаленные (крайние) участки ширины захвата сошника. Задняя кромка 5 основания 3, выполненная по параболе, обеспечивает незалипаемость его почвой.

Расчеты и экспериментальная проверка изготовленных в соответствии с предметом изобретения сошников показывают, чтоу сошников, например, с шириной захвата 13 см сеялок

СЗС вЂ” 2,1 неравномерность распределения семян снижается до &-12% по сравнению с известным, у которого — 35-30%, а для сошника с шириной захвата 42 см соответственно 12 — 18% и

46 — 45%, что обуславливает увеличение урожайФормула изобретения

1, Распределитель семян к сошникам для разбросного посева, включающий направляющую криволинейную поверхность, выполненную по форме экспоненциальной кривой и основание, задняя кромка которого выполнена по параболическои кривой, о т л н ч а ю шийся тем, что, с целью увеличения ширины рассева и равномерности распределения семян, направляющая криволинейная поверхность распределителя образована движением вершины параболы по направляющей экспоненциальной кривой, при этом образующая парабола при движении параллельна плоскости основания.

2. Распределитель по п. 1, о т л и ч а юшийся тем, что ось образующей параболы направлена по оси симметрии сошника, а фокальный параметр ее равен 0,07 ширины захвата сошника.

3. Распределитель по п. 1, о т л и ч а юшийся тем, что вершина образующей параболы в первоначальном ее положении совмещена с вершиной параболы задней кромки основания распределителя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Ч 676209, кл. А 01 С 7/20, 1971.

2. Авторское свидетельство СССР И 733535, кл, А 01 С 7/20, 1978 (прототил1.
