Барабанный подборщик к уборочным сельскохозяйственным машинам

Барабанный подборщик к уборочным сельскохозяйственным машинам

Иллюстрации

Показать все

Реферат



Союз Советскии

Социалистических

Республик

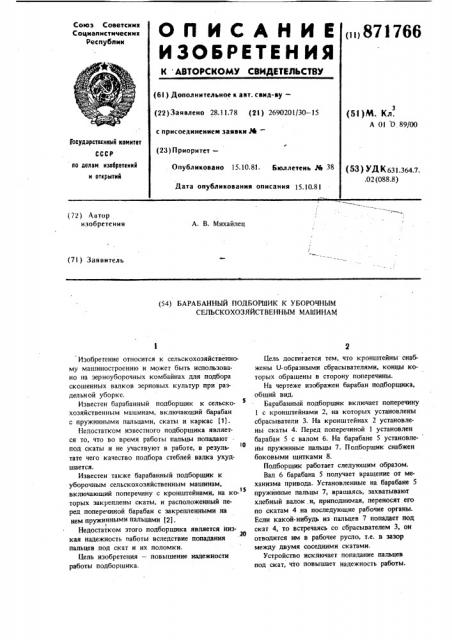

ОП ИСАНИЕ()87I766

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. саид-ву— (22) За я влено 28.11.78 (2 I ) 2690201/30 — 15 с присоединением заявки № (5I)M. Кл.

А О! 0 89/00

Гасударственный комитет (23) Приормтет— оо делам изобретений и открытий

Опубликовано 15.10.81. Бюллетень ¹ 38

Дата опубликования описания 15.10.8! (53) УД К 631.364.7..02 (088.8) (72) А Toð изобретения

А. В. Михайлец (7l) Заявитель (54) БАРАБАННЫЙ ПОДБОР!!!ИК К УБОРОЧНЫМ

СЕЛЬСКОХОЗЯЙСТВЕННЫМ МАШИНАМ

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано на зерноуборочных комбайнах для подбора скошенных валков зерновых культур при раздельной уборке.

Известен барабанный подборшик к сельскохозяйственным машинам, включающий барабан с пружинными пальцами, скаты и каркас (!).

Недостатком известного подборшика является то, что во время работы пальцы попадают под скаты и не участвуют в работе, в результате чего качество подбора стеблей валка ухудшается.

Известен также барабанный подборщик к уборочным сельскохозяйственным машинам, включающий поперечину с кронштейнами, на ко15 торых закреплены скаты, и расположенный перед поперечиной барабан с закрепленными на нем пружинными пальцами (2).

Недостатком этого подборшика является низ20 кая надежность оаботы вследствие попадания пальцев под скат и их поломки.

Цель изобретения — повышение надежности работы подборшика.

Цель достигается тем, что кронштейньг снабжены U-образными сбрасывателями, концы которых обрашены в сторону поперечины.

На чертеже изображен барабан подборшика, общий вид.

Барабанный подборшик включает поперечину

l с кронштейнами 2, на которых установлены сбрасыватели 3. На кронштейнах 2 установлены скаты 4. Перед поперечиной 1 установлен барабан 5 с валом 6. На барабане 5 установле- ны пружинные пальцы 7. Подборшик снабжен боковыми щитками 8.

Подборшик работает следуюшнм образом.

Вал 6 барабана 5 получает вращение от механизма привода. Установленные на барабане 5 пружинные пальцы 7, врашаясь, захватывают хлебный валок.и, приподнимая, переносят его по скатам 4 на последующие рабочие органы.

Если какой-нибудь из пальцев 7 попадает под скат 4, то встречаясь со сбрасывателем 3, он отводится им в рабочее русло, т.е, в зазор между двумя соседними скатами.

Устройство исключает попалание пальцев под скат, что повышает надежность работы.

871766

Составитель Э. Рейгарт

Техред.М.Рейвес

Редактор Л. Повхан

Заказ 8852/1

Корректор Н. Швыдкая

Подписное

Тираж 703

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4

Формула изобретения

Барабанный подборщик к уборочным сельскохозяйственным машинам, включающий поперечину с кронштейнами,на которых закреплены скаты и расположенный перед поперечиной барабан с закрепленными на нем пружинными пальцами, отличающийся тем,что, с целью повышения надежности работы подбор-. щика путем исключения попадания пальцев

4 под скат, кронштейны снабжены U-образными сбрасывателями, концы которых обращены в сторону поперечины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 29á518, кл. А 01 0 89/00, 1971.

2. Василенко И, Ф. и др. Зерновые комбайны СССР и зарубежных стран. 1958, с. 92, 1о рис. 91.
