Измельчитель
Иллюстрации
Реферат

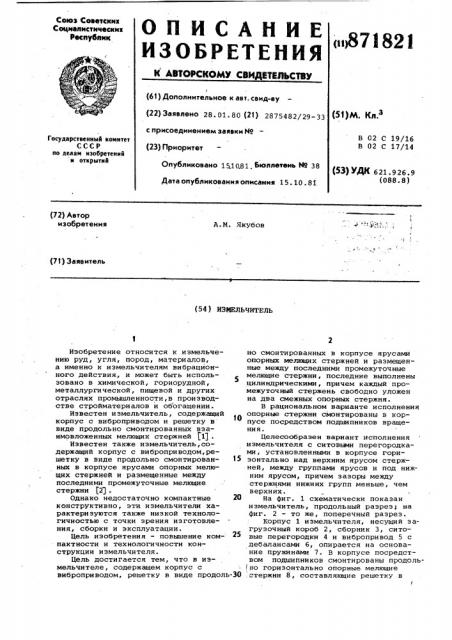

Союз Советских
Социалистических
Респубпнк
< ц871 821
К АВТОРСКОМУ СВИДИТИЛЬСТВУ
I (61) Дополнительное к авт. свид-ву (22) Заявлено 28. 01. 80 (21) 2875482/29-33 с присоединением заявки HP (23) Приоритет
Опубликовано 151081 Бюллетень Но 38
Дата опубликования описания 15. 10. 8I (51)М. Ки З
Государственный комитет
СССР но делам изобретений и открытий
В 02 С 19/16
В 02 С 17/14 (53) УДИ 621.926.9 (088.8) (72) Автор изобретения
1, -. i ii 3 !
A.М. Якубов (71 ) Заявитель (54) изйельчитрдь
Изобретение относится к измельчению руд, угля, пород, материалов, а именно к измельчителям вибрационного действия, и может быть использовано в химической, горнорудной, металлургической, пищевой и других отраслях промышленности,в производстве стройматериалов и обогащении.
Известен измельчитель, содержащий корпус с виброприводом и решетку в виде продольно смонтированных взаимовложенных мелющих стержней (1) .
Известен также измельчитель,содержащий корпус с виброприводом,решетку в виде продольно смонтирован- 15 ных в корпусе ярусами опорных мелющих стержней и размещенные между последними промежуточные мелющие стержни )2J .
Однако недостаточно компактные 20 конструктивно, эти измельчители характеризуются также низкой технологичностью с точки зрения изготовления, сборки и эксплуатации.
Цель изобретения — повышение компактности и технологичности конструкции измельчителя.
Цель достигается тем, что в иэмельчителе, содержащем корпус с виброприводом, решетку в виде продоль-30 но смонтированных в корпусе ярусами опорных мелихцнх стержней и размещенные между последними промежуточные мелющие стержни, последние выполнены цилиндрическими, причем каждый промежуточный стержень свободно уложен на два смежных опорных стержня.
В рациональном варианте исполнения опорные стержни смонтированы в корпусе посредством подшипников вращения.
Целесообразен вариант исполнения измельчителя с ситовыми перегородками, установленными в корпусе горизонтально над верхним ярусом стержней, между группами ярусов и под нижним ярусом, причем зазоры между стержнями нижних групп меньше, чем верхних.
На фиг. 1 схематически показан измельчитель, продольный разрез; на фиг. 2 — то же, поперечный разрез.
Корпус 1 измельчителя, несущий загрузочный короб 2, сборник 3, ситовые перегородки 4 и вибропривод 5 с дебалансами 6, опирается на основание пружинами 7. В корпусе посредством подшипников смонтированы продоль-!
Но горизонтально опорные мелющие
:стержни 8, составляющие решетку в
871821
Фиг. 1 один ряд, причем решетки расположены одна над другой ярусами, а несколько ярусов между перегородками 4 составляют группу ярусов. На каждой паре стержней 8 лежит промежуточный мелющий стержень 9, так что каждые четыре стержня 8, окружающие стержень 9,образуют помольную ячейку. Выполненные цилиндрическими стержни вставляются или изымаются при смене продольно череЗ закрываемые пробками
10 отверстия в торцовых стенках корпуса.
В процессе работы иэмельчителя сырье засыпается в короб 2, отгрохоченные на верхнем сите 4 частицы попадают в помольные ячейки и измель- 1$ чаются между контактирующими поверхностями стержней 8 и 9 за счет их соударений, возбуждаемых виброприводом. Отгрохоченный на промежуточном сите полупродукт доизмельчается меж- щ ду стержнями нижнего яруса, где зазоры между стержнями уменьшены,причем может быть уменьшенным шаг, а также диаметр стержней. Конечный продукт через нижнее сито 4 ссыпается в сборник 3, откуда удаляется на выгрузку. Остатки на ситах могут доизмельчаться вспомогательными мелющими шарами.
Максимальная насыщенность рабочего пространства мелющими стержнями, 30 простота форм, монтажа и изготовления их обеспечивают повышение компактности и технологичности предложенного иэмельчителя.
Формула изобретения
1. Измельчитель, содержащий корпус с виброприводом, решетку в виде продольно смонтированных в корпусе ярусами опорных мелющих стержней и размещенные между последними промежуточные мелющие стержни, о т л и ч а юшийся тем, что, с целью повышения компактности и технологичности конструкции, стержни выполнены цилиндрическими, причем каждый промежуточный стержень свободно уложен на два смежных опорных стержня.
2. Измельчитель по п.1, о т л ич а ю шийся тем, что опорные стержни смонтированы в корпусе посредством подшипников вращения.
3. Иэмельчитель по п.1, о т л ич а ю шийся тем,что он снабжен ситовыми перегородками, установленными в корпусе горизонтально над верхним ярусом стержней, между группами ярусов и под нижним ярусом,причем зазоры между стержнями нижних групп меньше, чем верхних.
Источники информации, принятые во внимание при экспертйэе
1. Авторское свидетельство СССР по заявке 9 2791830/29-33, кл. В 02 С 19/16, 1979.
2. Патент США 9 3687379, кл. 241-147, 1972.
871821
Фиг. 2
