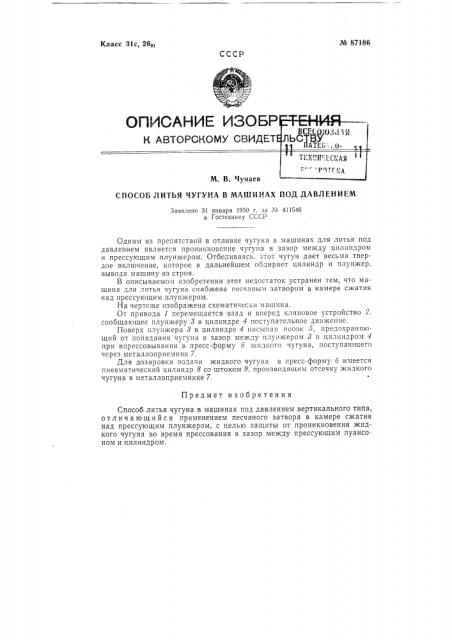

СПОСОБ ЛИТЬЯ ЧУГУНА В МАИИНАХ ПОД ДАВЛЕНИЕМ

Заявлено 31 января 1950 r. за М 411546 в Гоетехнику СССР

Одним из препятствий в отливке чугуна в машинах для литья под давлением является проникновение чугуна в зазор между цилиндром и прессующим плун>кером. Отбеливаясь, этот чугун дает весьма твердое включение, которое в дальнейшем обдирает цилиндр и плунжер, выводя маши ну из строя.

В описываемом изобретении этот недостаток устранен тем, что машина для литья чугуна снабжена песчаным затвором в камере сжатия над прессующим плун>кером, На черте>ке изооражена схематически машина.

От привода 1 перемещается взад и вперед клиновое устройство 2, сообщающее плун>керу 8 в цилиндре 4 поступательное движение.

Поверх плунжера 3 в цилиндре 4 насыпан песок б, предохраняю1ций от попадания чугуна в зазор между плун>кером 8 и цилиндром 4 при впрессовывании в пресс-форму б ><пдкого чугуна, поступающего через металлоприемник 7.

Для дозировки подачи жидкого чугуна в пресс-форму б имеется пневматический цилиндр 8 со штоком 9, производящим отсечку жидкого чугуна в металлоприемнике 7.

Предмет изобретения

Способ литья чугуна в машинах под давлением вертикального типа, отличающийся применением песчаного затвора в камере сжатия над прессующим плунжером, с целью защиты от проникновения жидкого чугуна во время прессования в зазор между прессующим пуансоном и цилиндром. № 87186
