Класс 31с, 27и

СССР

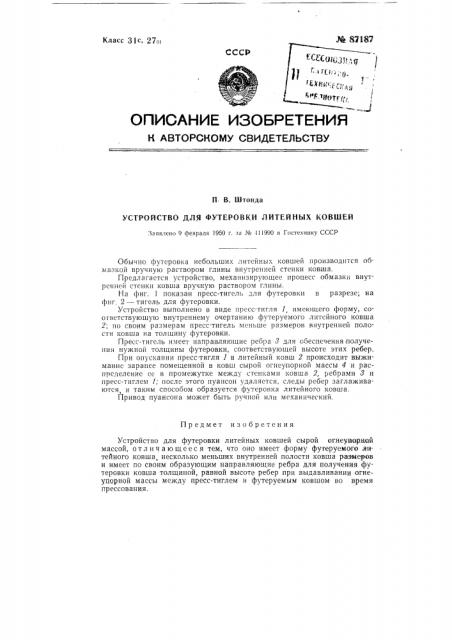

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П В. Штонда

УСТРОЙСТВО ДЛЯ ФУТЕРОВКИ ЛИТЕЙНЫХ КОВШЕЙ

Заявлено 9 февраля 1950 г. аа ¹ 111990 в Гостехннку СССР

Обычно футеровка небольших литейных ковшей производится обмазкой вручную раствором глины внутренней стенки ковша.

Предлагается устройство, механизирующее процесс обмазки внутренней стенки ковша вручную раствором глины.

На фиг. 1 показан пресс-тигель для футеровки в разрезе; на фиг. 2 — тигель для футеровки.

Устройство выполнено в виде ïðñññ-тигля 1 имеющего форму, соогветствуюшую внутреннему очертанию футеруемого литейного ковша

2; по своим размерам пресс-тигель меньше размеров внутренней полости ковша на толщину футеровки.

Пресс-тигель имеет направляюшие ребра 8 для обеспечения получения нужной толщины футеровки, соответствующей высоте этих ребер.

При опускании пресс-тигля 1 в литейный ковш 2 происходит выжимание заранее помещенной в ковш сырой огнеупорной массы 4 и распределение се в промежутке между стенками ковша 2, ребрами 3 и пресс-тиглем 1; после этого пуансон удаляется, следы ребер заглаживаются и таким способом образуется футеровка литейного ковша.

Привод пуансона может быть ручной или механический.

Предмет изобретения

Устройство для футеровки литейных ковшей сырой огнеупорной массой, о т л и ч а ю щ е е с я тем, что оно имеет форму футеруемого литейного ковша, несколько меньших внутренней полости ковша размеров и имеет по своим образующим направляющие ребра для получения футеровки ковша толщиной, равной высоте ребер при выдавливании огнеупорной массы между пресс-тиглем и футеруемым ковшом во время прессования.

Раг l фиг 2

Редактор К. В. Передельский Техред А. Л Сосина Корректор М. В. Афанасьева

Поди, к печ. 13.1-б! г

Зак. 10939

2/б.

Типография ЦБТИ Комитета по делам изобретений и открытий прн Совете Министров СССР. Москва, Петровка, 14.

Формат бум. 70; 108 /ie

Тираж 220

ЦБ ТИ при Комитете по делам изобретений при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Обьсм 0,17 усл. и.

Цена 3 кэп. и открытий
