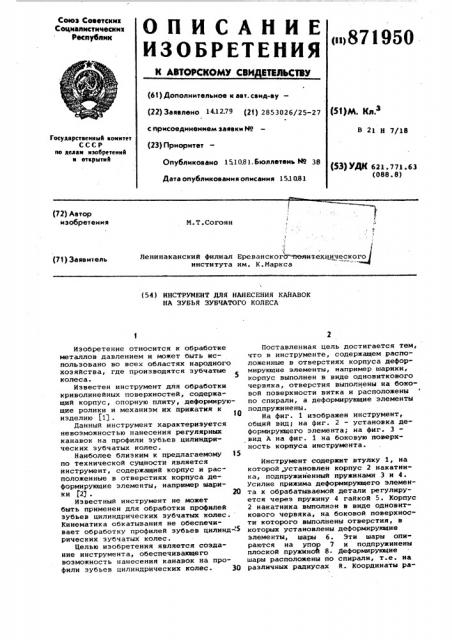

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИ ИТИЛЬСТВУ (61) Дополнительное к bsT. свмд-ву— (22) Заявлено 14.127 (21) 2853026/25-27 (51)М. Кл.з с присоединением заявки Hо

В 21 Н 7/18

Государственный комитет

СССР оо аелам нзобретеннй н открытнй (23) Приоритет

Опубликовано 1Ы081. Бюллетень Ио 38

Дата опубликования описания 151081 (53) УДК Ы1. 771ЛЗ (088. 8) (72) Автор изобретения

М.T.Ñîãîÿí

3 .f

Ленинаканский филиал Ереванского-тюиитехнического института им. К.Маркса (71) Заявитель (54) ИНСТРУМЕНТ ДЛЯ НАНЕСЕНИЯ КАНАВОК

HA ЗУБЬЯ ЗУбЧАТОГО КОЛЕСА

Изобретение относится к обработке металлов давлением и может быть использовано во всех областях народного хозяйства, где производятся зубчатые колеса.

Известен инструмент для обработки криволинейных поверхностей, содержащий корпус, опорную плиту, деформирующие ролики н механизм их прижатия к иэделию (1$ .

Данный инструмент характеризуется невоэможностью нанесения регулярных канавок на профили зубьев цилиндрических зубчатых колес.

Наиболее близким к предлагаемому 15 по технической сущности является инструмент, содержащий корпус и расположенные в отверстиях корпуса деформирующие элементы, например шарики tn . 20

Известный инструмент не может бить применен для обработки профилей зубьев цилиндрических зубчатых колес.

Кинематика обкатывания не обеспечивает обработку профилей зубьев цилинд-5 рических зубчатых колес.

Целью изобретения является создание инструмента, обеспечивакщего воэможность нанесения канавок на профили зубьев цилиндрических колес. 30

Поставленная цель достигается тем, что в инструменте, содержащем расположенные в отверстиях корпуса деформирующие элементы, например шарики, корпус выполнен в виде одновиткового червяка, отверстия выполнены на боковой поверхности витка и расположены по спирали, а деформирующие элементы подпружинены.

На фиг. 1 изображен инструмент, общий вид1 на фнг. 2 — установка деформирукицего элемента; на фиг. 3вид A на фиг. 1 на боковую поверхность корпуса инструмента.

Инструмент содержит втулку 1, на которой установлен корпус 2 накатника, подпружиненный пружинами 3 и 4.

Усилие прижима деформирующего элемента к обрабатываемой детали регулируется через пружину 4 гайкой 5. Корпус

2 накатника выполнен в виде одновиткового червяка, на боковой поверхности. которого выполнены отверстия, в которых установлены деформирующие элементы, шари 6. Эти шары опираются на упор 7 и подпружинены плоской пружиной 8. Деформирующие шары расположены по спирали, т.е. на различных радиусах R. Координаты ра"

871950 диуса fl зависят оТ сетки наносимой канавки.

Инструмент работает следующим образом.

Инструмент в собранном виде устанавливается на оправку зубофреэерного станка. При вращении инструмента деформирующие шары 6 поочередно взаимодействуют с профилем зубьев обрабатываемого колеса, образуя регулярные канавки.

Использование данного инструмента позволяет получать на рабочих поверхностях зубчатых колес регулярные канавки, в которых во время эксплуатации зубчатых зацеплений сохраняется смазка, что в итоге увеличивает срок службы их и создает определенный экономический эффект.

Формула изобретения

Инструмент для нанесения канавок на зубья зубчатого колеса, содержащий расположенные в отверстиях корпуса деформирующие элементы, например, шарики, отличающийся тем, что, с целью обеспечения воэможности нанесения канавок на профили зубьев цилиндрических колес, корпус выполнен в виде одновиткового червяка, отверстия выполнены на боковой поверхности витка и расположены по спирали, а деформирующие элементы подпружинены.

Источники информации, принятые во внимание при экспертизе

1.. Авторское свидетельство СССР

1$ Р 619268, кл. В 21 Н 7/18, 27.01.77, 2. Ю.Г.шнейдер, Образование регулярных микрорельефов на деталях и их эксплуатационные свойства. Ленинград, 1972, с. 41.
