Реферат



Класс уа, 2о № 87200

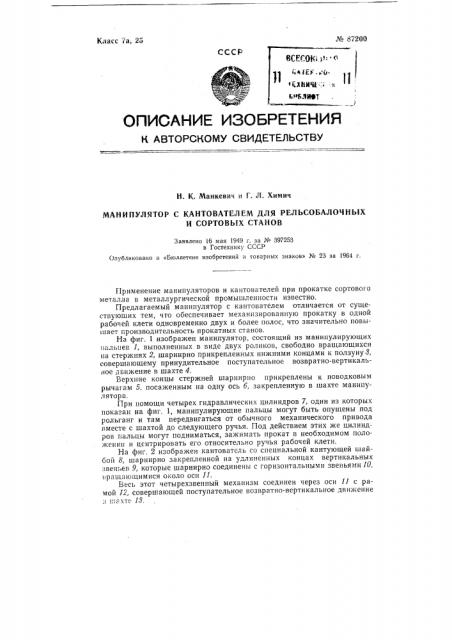

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. К. Манкевич и Г. Л. Химич

МАНИПУЛЯТОР С КАНТОВАТЕЛЕМ ДЛЯ РЕЛЬСОБАЛОЧНЫХ

И СОРТОВЫХ СТАНОВ

Заявлено 16 мая 1949 r. за № 397253 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 23 за 1964 г.

Применение манипуляторов и кантователей при прокатке сортового металла в металлургической промышленности известно.

Предлагаемый манипулятор с кантователем отличается от существующих тем, что обеспечивает механизированную прокатку в одной рабочей клети одновременно двух и более полос, что значительно повышает производительность прокатных станов.

На фиг. 1 изображен манипулятор, состоящий из манипулирующих вильнев 1, выполненных в виде двух роликов, свободно вращающихся на стержнях 2, шарнирно прикрепленных нижними концами к ползуну 3, совершающему принудительное поступательное возвратно-вертикальное движение в шахте 4.

Верхние концы стержней шарнирно прикреплены к поводковым рычагам 5, посаженным на одну ось б, закрепленную в шахте манипулятора.

При помощи четырех гидравлических цилиндров 7, один из которых показан на фиг. 1, манипулирующие пальцы могут быть опущены под рольганг и там передвигаться от обычного механического привода вместе с шахтой до следующего ручья. Под действием этих же цилиндров пальцы могут подниматься, зажимать прокат в необходимом положении и центрировать его относительно ручья рабочей клети.

На фиг. 2 изображен кантоватсль со специальной кантующей шайбой 8, шарнирно закрепленной на удлиненных концах вертикальных звеньев 9, которые шарнирно соединены с горизонтальными звеньями 10, «рашаю цимися около оси 11.

Весь этот четырехзвенный механизм соединен через оси 11 с рамой 12, совершающей поступательное возвратно-вертикальное движение н 1 .;BXTr; 18, Посредством гидравлических цилиндров 14 и 15 кантователь может быть поднят или опущен. Для кантования рельса левый цилиндр опускает, а правый поднимает вертикальные звенья, благодаря чему. рельс, находящийся на кантующей шайбе, поворачивается.

После кантовки кантователь опускается и подобно манипулятору передвигается от обычного механического привода под рольгангом до следующего ручья, где требуется. кантовать рельс.

Предмет изобретения

1. Манипулятор с кантователем для рельсобалочных и сортовых станов, о тл и ч а ю шийся тем, что, с целью повышения производительности прокатных станов, применено автоматическое центрирование .;аготовки (полосы) относительно ручья рабочей клети, а после направления полосы в валки и ее кантовки — опускание манипулирующих роликов и кантующей шайоы ниже рабочей поверхности рольганга и

r:åðåäâèæåHèå этих механизмов под прокатываемой полосой к следуюшему ручью.

2. Устройство по и. 1, отл и ч а ющ е еся тем, что для манипулирования применены ролики, свободно вращающиеся на стержнях, шарнирно прикрепленных нижними концамп к ползуну, совершающему принудительное поступательно-возвратное вертикальное движение в шахте манипулятора от гидравлического привода, а верхними концами — к поводковым рычагам, укрепленным на одной оси, соединенной с шахтой.

3. Устройство по п. 1, отл и ч а ю щ ее с я тем, что для кантования применена специальная кантую.цая шайба, шарнирно закрепленная на удлиненных концах вертикальных звеньев четырехзвенного механизма с рамой, совершающей поступательное возвратно-вертикальное движение под действием гидравлического привода.

¹ 87200 ч иг2
