Фрезерная головка
Иллюстрации
Реферат

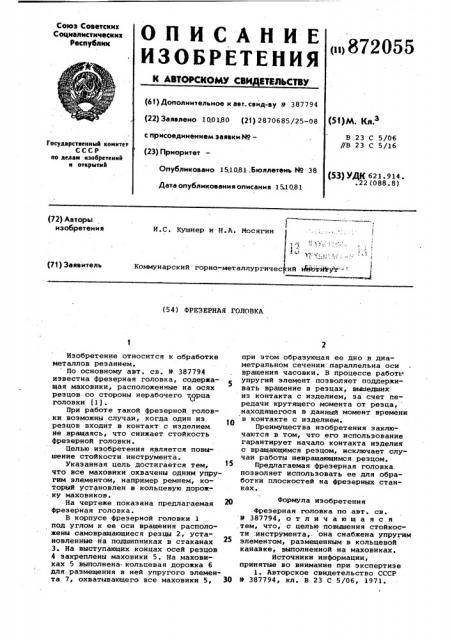

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ
Союз Советских
Социалистических
Республик р > 872055 (61) Дополнительное к авт.саид-ву 9 387794 (22) Заявлено 100180 (21) 2870685/25-08 с присоединением заявки М— (53)М. Кл.
В 23 С 5/06
//В 23 С 5/16
Государственный комитет
СССР но делам изобретений н открытий (23) Приоритет
Опубликовано 1510.81.Бюллетень йо 38 (53) УДК 621 914. .22 (088.8) Дата опубЛикованин описания 1Ы081 (72) Авторы изобретен и я
И.С. Кушнер и Н.A. Мосягин
Коммунарский горно-металлургичес ий ьАйзгйФуг 1 (71) Заявитель (54) ФРЕЗЕРНАЯ ГОЛОВКА
Формула изобретения
Изобретение относится к обработке металлов резанием.
По основному авт. св. 9 387794 известна фрезерная головка, содержащая маховики, расположенные на осях резцов со стороны нерабочего торца головки (1).
При работе такой фрезерной головки возможны случаи, когда один из резцов входит в контакт с иэделием не вращаясь, что снижает стойкость фрезерной головки.
Целью изобретения является повышение стойкости инструмента.
Указанная цель достигается тем, !5 что все маховики охвачены одним упругим элементом, например ремнем, который установлен в кольцевую дорожку маховиков.
На чертеже показана предлагаемая лО
Фрезерная головка.
В корпусе фрезерной головки 1 под углом к ее оси вращения расположены самовращающиеся резцы 2, установленные на подшипниках в стаканах
3. На выступающих концах осей резцов
4 закреплены маховики 5. На маховиках 5 выполнена-кольцевая дорожка 6 для размещения в ней упругого элемента 7, охватывающего все маховики 5, ЗО прн этом образующая ее дно в диаметральном сечении параллельна оси вращения часовки. В процЕссе работы упругий элемент позволяет поддерживать вращение в резцах, вышедших из контакта с изделием, за счет передачи крутящего момента от резца, находящегося в данный момент времени в контакте с иэделием.
Преимущества изобретения заключаются в том, что его использование гарантирует начало контакта изделия с вращающимся резцом, исключает случаи работы невращающимся резцом.
Предлагаемая фрезерная головка позволяет испольэовать ее для обработки плоскостей на фрезерных станках.
Фрезерная головка по авт. св.
Р 387794, отличающаяся тем, что, с целью:повышения стойкости;инструмента,. она снабжена упругим элементом, размещенным в кольцевой канавке, выполненной на маховиках.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 387794, кл В 23 С 5/06, 1971.
872055
Заказ 8888/16
Тираж 1151 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Составитель С. Чукаева
Редактор Л. Плисак Техред М. Рейвес Корректор Е. Рошко
